4.19  凸台

4.19 凸台

“凸台”功能用于在一个已经存在的实体面上创建一圆形凸台。下面以图4.19.1所示圆台为例，说明创建凸台的一般操作步骤。

Step1.打开文件D：\ug7.1\work\ch04\ch04.19\boss.prt。

Step2.选择命令。选择下拉菜单命令（或在“特征”工具条中单击按钮），系统弹出图4.19.2所示的“凸台”对话框。

Step3.选取图4.19.1a所示的实体表面为放置面。

Step4.输入圆台参数。在“凸台”对话框中输入直径值30.0、高度值20.0，如图4.19.2所示。单击按钮，弹出图4.19.3所示的“定位”对话框。

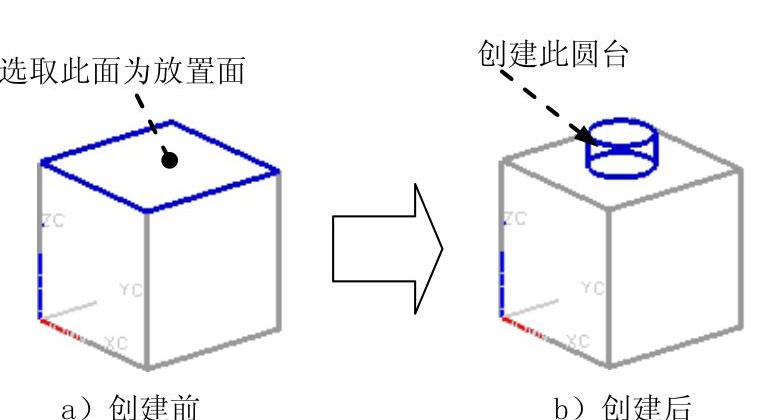

图4.19.1 创建圆台

图4.19.2 “凸台”对话框

Step5.创建定位尺寸来确定圆台放置位置。

（1）定义参照1。单击按钮，选取图4.19.4所示的边线作为基准1，然后在“定位”对话框中输入值50.0，单击按钮。

（2）定义参照2。单击按钮，选取图4.19.5所示的边线作为基准2，然后在“定位”对话框中输入值50.0，单击按钮完成圆台的创建。

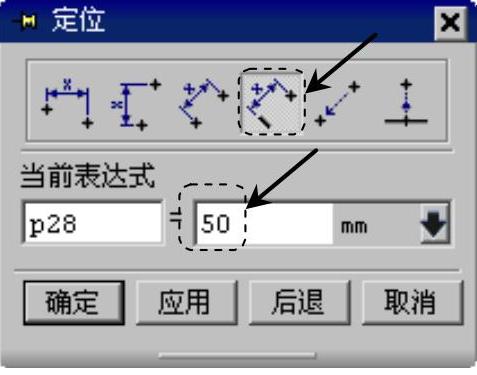

图4.19.3 “定位”对话框

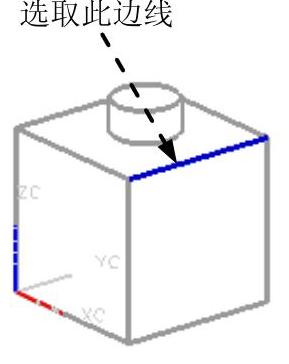

图4.19.4 选取定位基准（一）

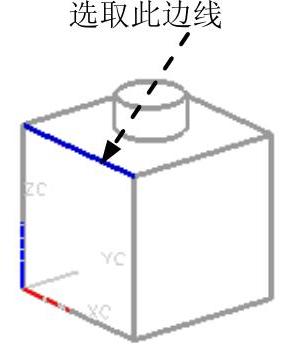

图4.19.5 选取定位基准（二）
