4.10.1 控制对象模型的显示
模型的显示控制主要通过图4.10.1所示的“视图”工具条来实现，也可通过
下拉菜单中的命令来实现。

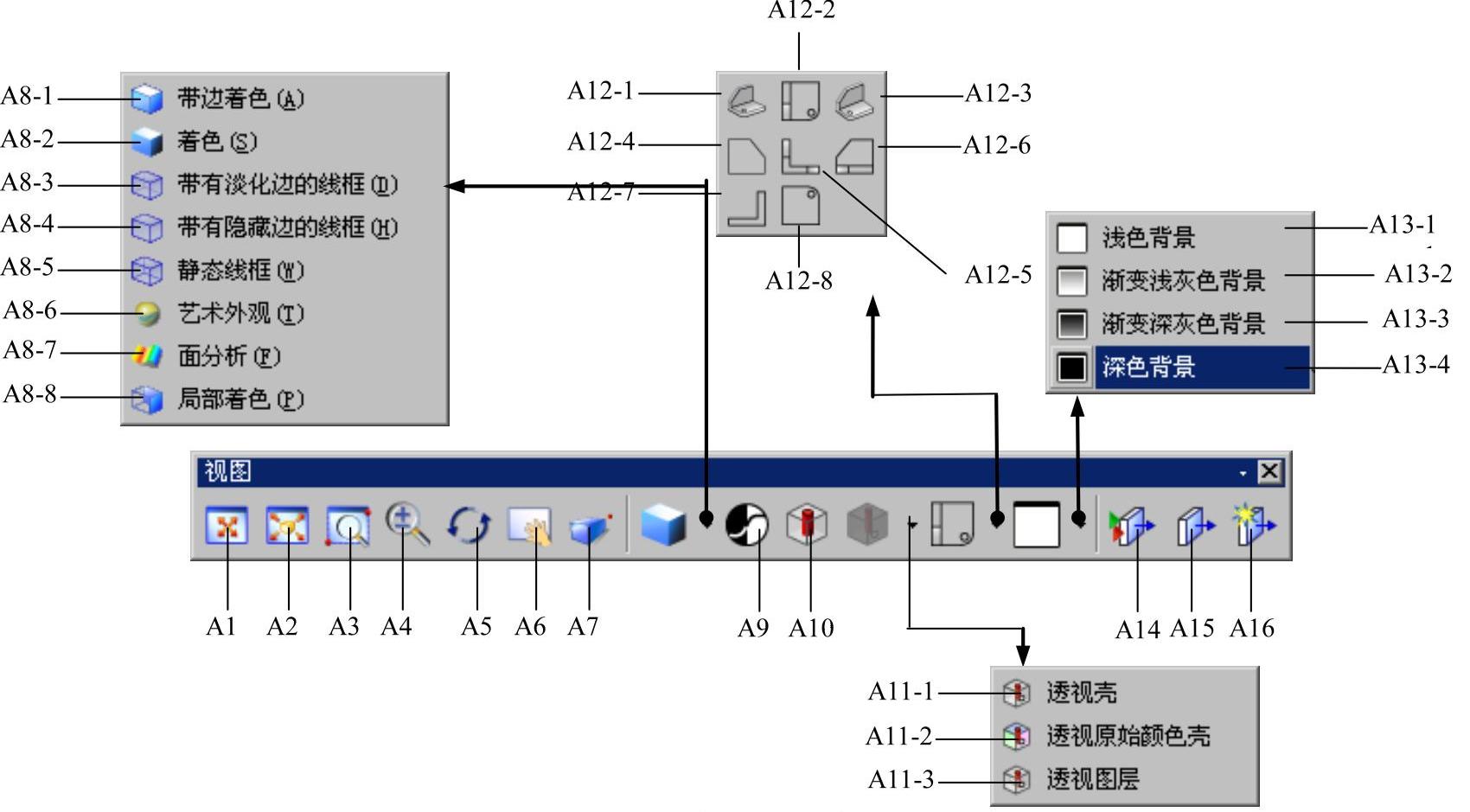

图4.10.1 “视图”工具条
图4.10.1所示的“视图”工具条中各工具按钮的说明如下：
A1：自动将对象充满整个屏幕。 A2：将选中的对象充满整个屏幕。
A3：自动拟合到鼠标选中的区域。 A4：缩放对象。
A5：旋转对象。 A6：平移对象。
A7：在透视与非透视显示之间切换。
A8-1：以带线框的着色图显示。 A8-2：以纯着色图显示。
A8-3：不可见边用虚线表示的线框图。 A8-4：隐藏不可见边的线框图。
A8-5：可见边和不可见边都用实线表示的线框图。
A8-6：艺术外观。在此显示模式下，选择下拉菜单
命令，可以指定给它们的材料和纹理特性来进行实际渲染。没有指定材料或纹理特性的对象，看起来与“着色”渲染样式下所进行的着色相同。
A8-7：在“面分析”渲染样式下，选定的曲面对象由小平面几何体表示并渲染小平面以指示曲面分析数据，剩余的曲面对象由边缘几何体表示。
A8-8：在“局部着色”渲染样式中，选定曲面对象由小平面几何体表示，这些几何体通过着色和渲染显示，剩余的曲面对象由边缘几何体显示。
A9：在带线框的着色图显示模式与纯着色图显示模式之间切换。
A10：透明显示较不重要的几何体。
A11-1：使用指定的颜色将较不重要的着色几何体显示为透明壳。
A11-2：将着色几何体显示为透明壳，保留原始的着色几何体颜色。
A11-3：使用指定的颜色将较不重要的着色几何体显示为透明图层。
A12-1：正二测视图。A12-2：顶部。
A12-3：等轴测视图。A12-4：左视图。
A12-5：前视图。A12-6：右视图。
A12-7：背景色。A12-8：底部。
A13-1：浅色背景。A13-2：渐变浅灰色背景。
A13-3：渐变深灰色背景。A13-4：深色背景。
A14：剪切工作截面。A15：编辑工作截面。
A16：新建截面。
