3.8.2 “草图工具”工具条“约束”部分简介
进入草图环境后，屏幕上会出现绘制草图时所需要的“草图工具”工具条，如图3.8.1所示。

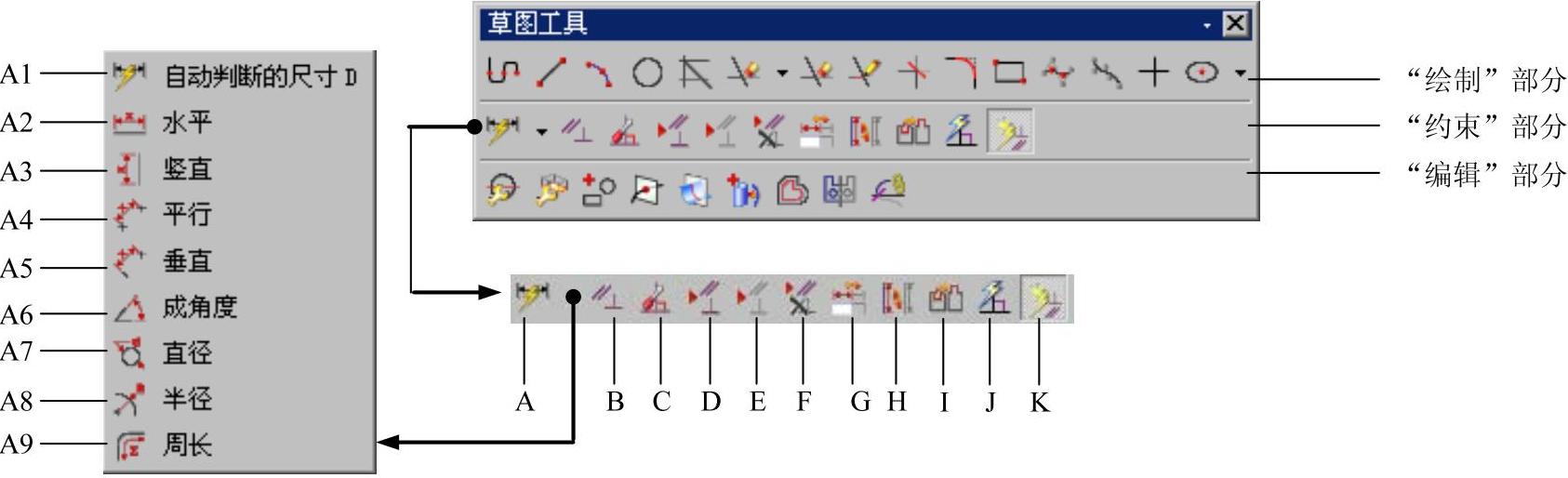

图3.8.1 “草图工具“工具条
图3.8.1所示的“草图工具”工具条中“约束”部分各工具按钮的说明如下：
A1：自动判断的尺寸。通过基于选定的对象和光标的位置自动判断尺寸类型来创建尺寸约束。
A2：水平。该按钮对所选对象进行水平尺寸约束。
A3：竖直。该按钮对所选对象进行竖直尺寸约束。
A4：平行。该按钮对所选对象进行平行于指定对象的尺寸约束。
A5：垂直。该按钮对所选的点到直线的垂直距离进行垂直尺寸约束。
A6：成角度。该按钮对所选的两条直线进行角度约束。
A7：直径。该按钮对所选的圆进行直径尺寸约束。
A8：半径。该按钮对所选的圆进行半径尺寸约束。
A9：周长。该按钮对所选的多个对象进行周长尺寸约束。
B：约束。用户自己对存在的草图对象指定约束类型。
C：自动约束。单击该按钮，系统会弹出图3.8.2所示的“自动约束”对话框，用于自动地添加约束。
D：显示所有约束。显示施加到草图上的所有几何约束。
E：不显示所有约束。不显示草图上的几何约束。
F：显示/移除约束。
G：动画尺寸。在指定的范围内更改给出的尺寸，并动态显示它对草图的影响。
H：转换为参考的/激活的。
I：备选解。备选尺寸或几何约束解算方案。
J：自动判断约束。自动判断哪些约束在草图的创建过程中被控制。
K：创建自动判断的约束。此按钮被按下时，在草图创建过程中启用自动判断约束。
在草图绘制过程中，读者可以自己设定自动约束的类型，单击“自动约束”按钮
，系统弹出“自动约束”对话框如图3.8.2所示，在对话框中可以设定自动约束类型。

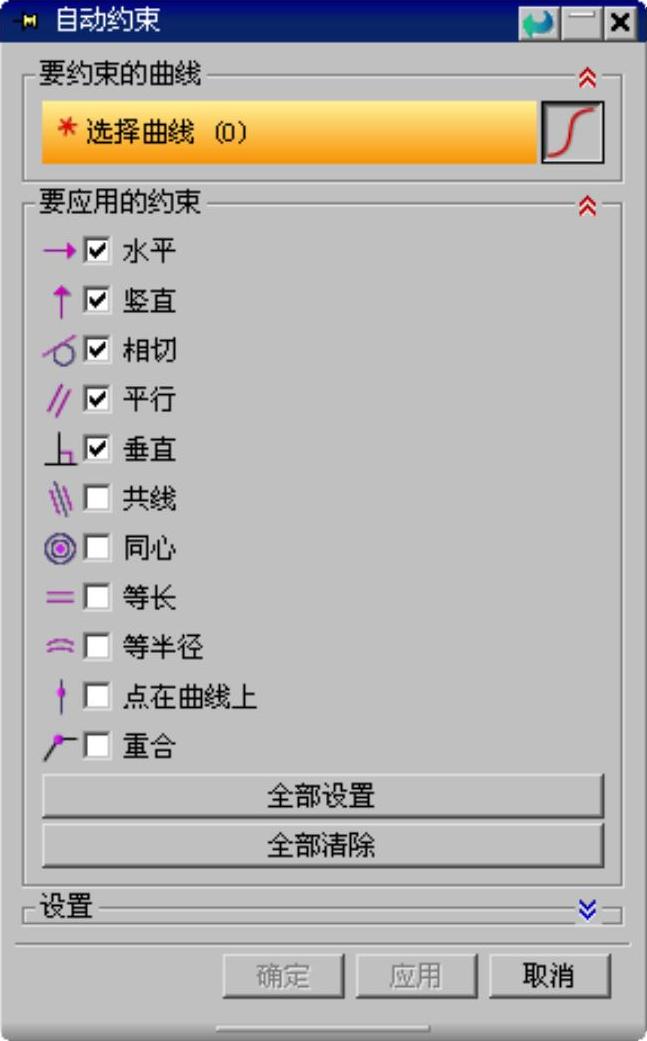

图3.8.2 “自动约束”对话框
图3.8.2所示的“自动约束”对话框中所建立的都是几何约束，它们的用法如下：
●
（水平）：约束直线为水平直线（即平行于XC轴）。
●
（竖直）：约束直线为竖直直线（即平行于YC轴）。
●
（相切）：约束所选的两个对象相切。
●
（平行）：约束两直线互相平行。
●
（垂直）：约束两直线互相垂直。
●
（共线）：约束多条直线对象位于或通过同一直线。
●
（同心）：约束多个圆弧或椭圆弧的中心点重合。
●
（等长）：约束多条直线为同一长度。
●
（等半径）：约束多个弧有相同的半径。
●
（点在曲线上）：约束所选点在曲线上。
●
（重合）：约束多点重合。
在草图中，被添加完约束对象中的约束符号显示方式如表3.8.1所示。

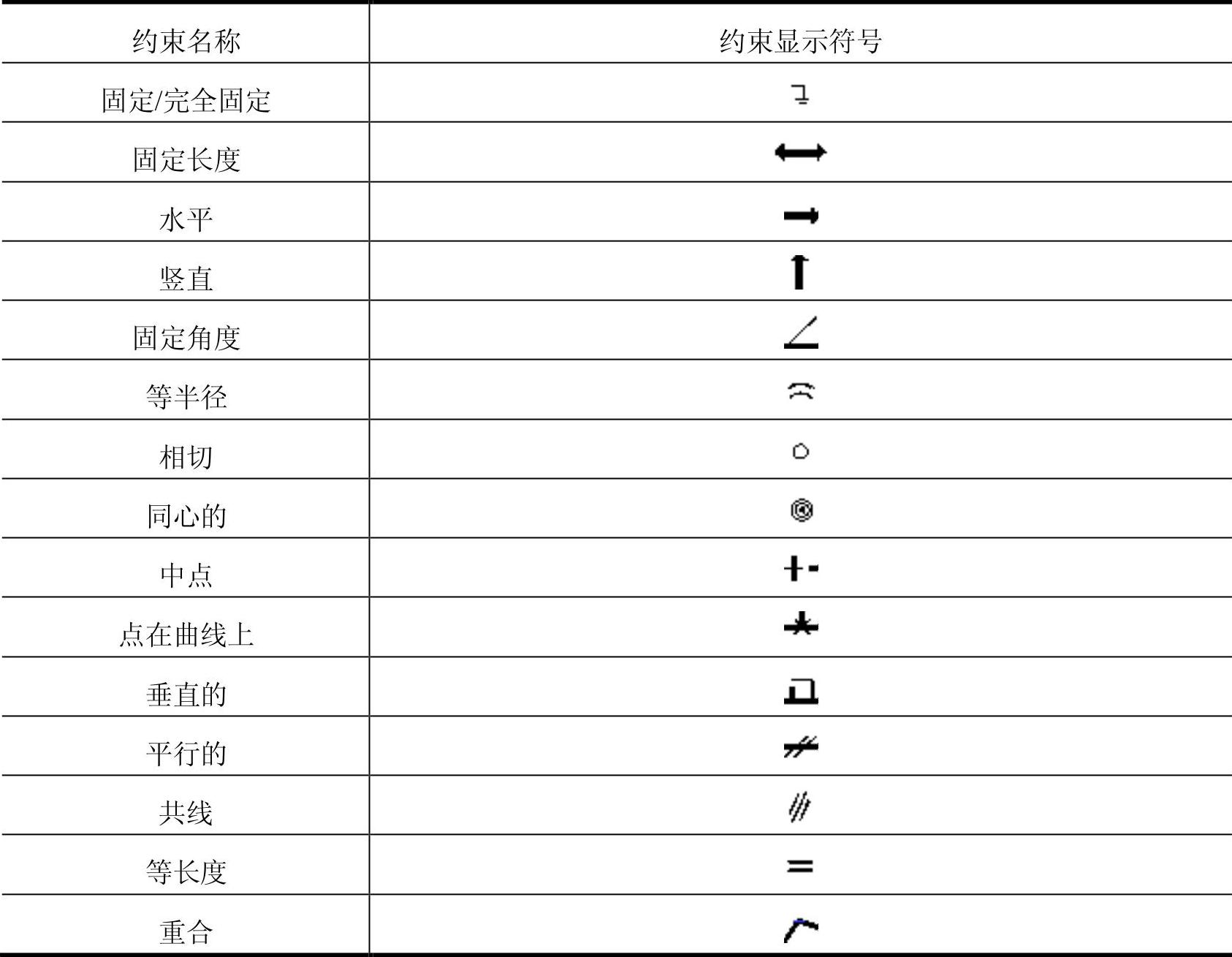

表3.8.1 约束符号列表
在一般绘图过程中，我们习惯于先绘制出对象的大概形状，然后通过添加“几何约束”来定位草图对象和确定草图对象之间的相互关系，再添加“尺寸约束”来驱动、限制和约束草图几何对象的大小和形状，下面将先介绍如何添加“几何约束”，再介绍添加“尺寸约束”的具体方法。
