6.3.1 功能概述
打开文件D：\ug7.1\work\ch06\ch06.03\representative.prt；单击用户界面资源工具条区中的“装配导航器”按钮
，显示“装配导航器”对话框，如图6.3.1所示。在装配导航器的第一栏，可以方便地查看和编辑装配体和各组件的信息。
1.装配导航器的按钮
装配导航器的模型树中各部件名称前后有很多图标，不同的图标表示不同的信息。
●
：选中此复选标记，表示组件至少已部分打开且未隐藏。
●
：取消此复选标记，表示组件至少已部分打开，但不可见。不可见的原因可能是由于被隐藏、在不可见的层上或在排除引用集中。单击该复选框，系统将完全显示该组件及其子项，图标变成
。

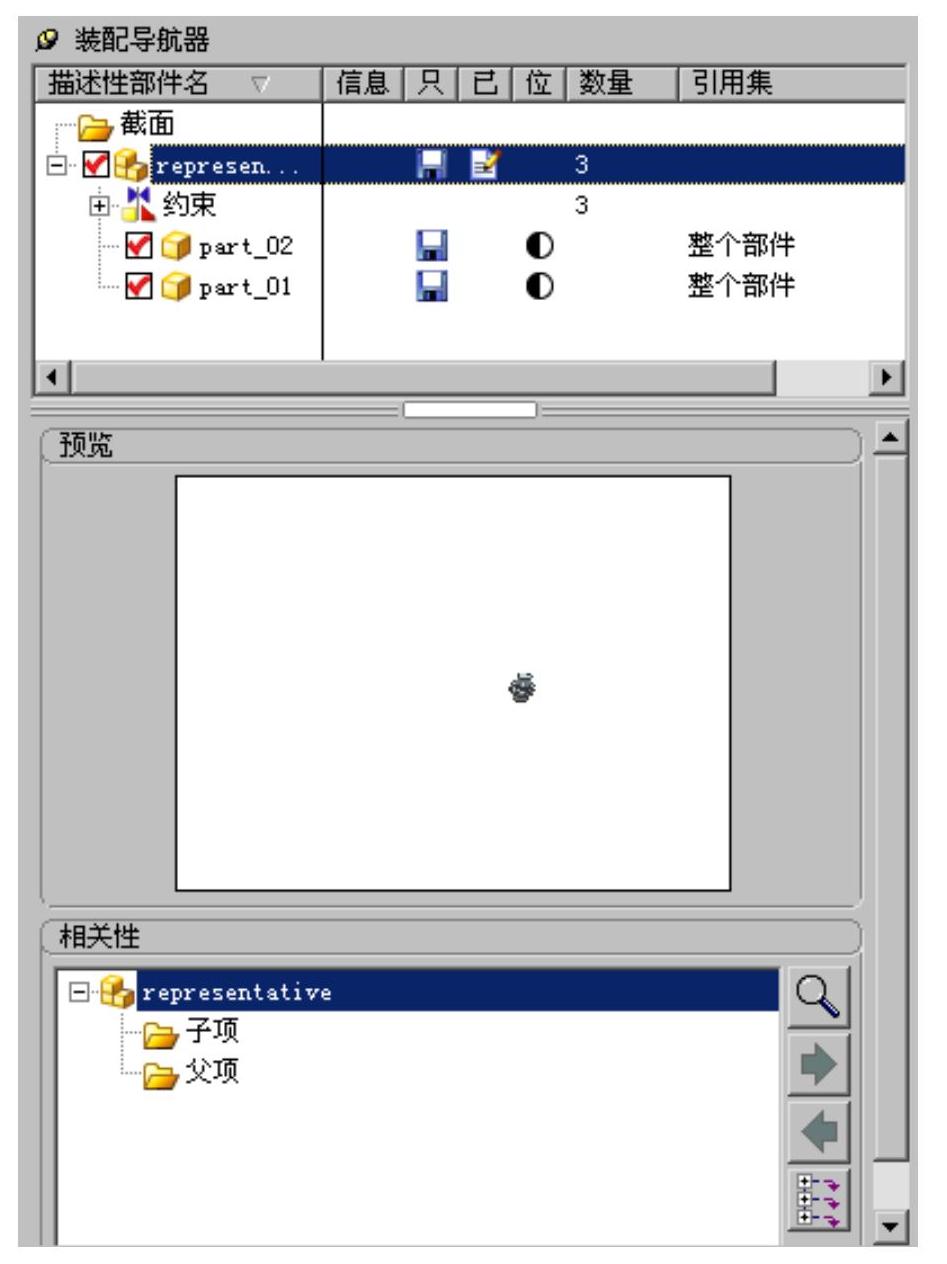

图6.3.1 “装配导航器”对话框
●
：此复选标记表示组件关闭，在装配体中将看不到该组件，该组件的图标将变为
（当该组件为非装配或子装配时）或
（当该组件为子装配时）。单击该复选框，系统将完全或部分加载组件及其子项，组件在装配体中显示，该图标变成
。
●
：此标记表示组件被抑制。不能通过单击该图标编辑组件状态，如果要消除抑制状态，可右击，从弹出的快捷菜单中选择
命令，然后进行相应操作。
●
：此标记表示该组件是装配体。
●
：此标记表示该组件不是装配体。
2.装配导航器的操作
● 装配导航器对话框的操作。
☑ 显示模式控制：通过单击右上角的
按钮，可以使装配导航器对话框在浮动和固定之间切换。
☑ 列设置：装配导航器默认的设置只显示几列信息，大多数都被隐藏了。在装配导航器空白区域右键单击，在快捷菜单中选择
，系统会展开所有列选项供用户选择。
● 组件操作。
☑ 选择组件：单击组件的节点，可以选择单个组件。按住Ctrl键可以在装配导航器中选择多个组件。如果要选择的组件是相邻的，可以按住Shift键单击选择第一个组件和最后一个组件，则这中间的组件全部被选中。
☑ 拖放组件：可在按住标左键的同时选择装配导航器中的一个或多个组件，将他们拖到新位置。松开鼠标左键，目标组件将成为包含该组件的装配体，其按钮也将变为
。
☑ 将组件设为工作组件：双击某一组件，可以将该组件设为工作组件，此时可以对工作组件进行编辑（这与在图形区域双击某一组件的效果是一样的）。要取消工作组件状态，只需在根节点处双击即可。
☑ 装配导航器工具条。

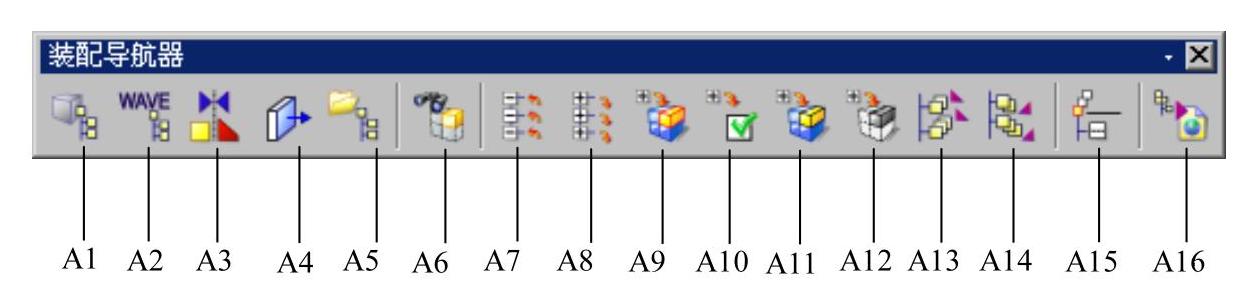

图6.3.2所示为“装配导航器”工具条，下面说明各按钮的功能。
图6.3.2 “装配导航器”工具条
A1：该按钮用于指定抑制组件是否出现在装配导航器中。例如当抑制组件不出现时，抑制某个组件，则该组件在装配导航器中消失，也就不会看到
图标。
A2：该按钮用于使装配导航器的设置在标准装配导航器和WAVE装配导航器（带有其他弹出选项）之间切换。
A3：该按钮用于指定装配约束是否出现在装配导航器中。例如单击此按钮，装配导航器将显示当前装配的所有已定义的装配约束
。
A4：该按钮用于指定已有的截面是否出现在装配导航器中。例如单击此按钮，装配导航器将显示当前装配的所有已定义的截面
。
A5：单击此按钮，装配导航器将显示当前装配的所有已定义的组件组。
A6：在装配导航器和图形对话框中选择当前工作部件并高亮显示。必要时，此按钮可使装配导航器滚动。
A7：该按钮用于折叠装配导航器部件节点，以便仅显示第一级组件（不折叠根节点）。
A8：该按钮用于展开装配导航器中的所有折叠节点，以使每个组件具有一个可见的节点。
A9：该按钮用于展开所有包含选定组件的折叠节点。
A10：该按钮用于展开所有包含可见组件（即带有红色复选框）的折叠节点。
A11：该按钮用于展开所有包含工作部件的折叠节点，必要时，装配导航器会滚动。
A12：该按钮用于展开所有包含全部和（或）部分加载部件的折叠节点（即全部或部分加载的所有部件都将带有可见节点，即使部件本身不可见）。
A13：如果在某个装配中有多个组件源自同一部件，该命令会把这些部件打包。如果以后再添加该部件，将不会自动打包。
A14：该按钮用于对所有组件解包。
A15：该按钮用于控制装配导航器显示已过滤视图（开启）还是完整视图（关闭）。
A16：单击该按钮，系统将装配导航器的图像导出到Web浏览器。
