3.7.13  交点

3.7.13 交点

“相交曲线”命令可以方便地查找指定几何体穿过草图平面处的点，并在这个位置创建一个关联点和基准轴。图3.7.24所示的相交操作的步骤如下：

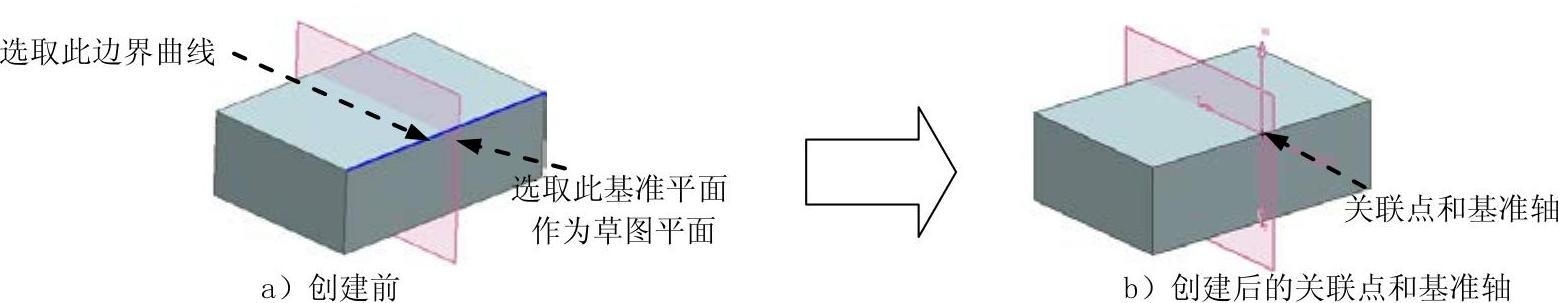

图3.7.24 相交操作

Step1.打开文件D：\ug7.1\work\ch03\ch03.07\intersect.prt。

Step2.单击按钮，选择图3.7.24a所示的基准平面作为草图平面，单击按钮。

Step3.选择下拉菜单命令（或单击“交点”按钮），弹出图3.7.25所示的“交点”对话框。

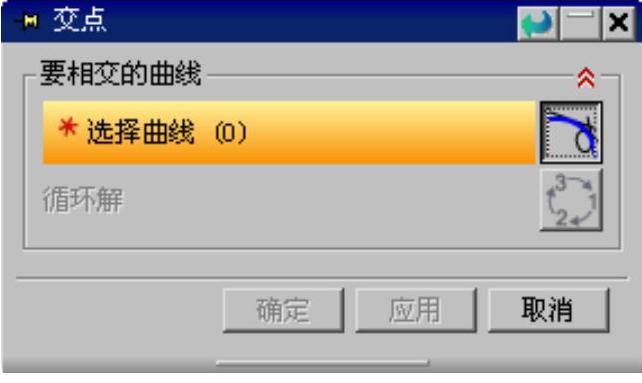

图3.7.25 “交点”对话框

Step4.选取要相交的曲线。按住鼠标中键并移动，将图形旋转到图3.7.24a所示的方向，按照系统提示选取图3.7.24a所示的边界曲线。

Step5.单击按钮，生成图3.7.24b所示的关联点和基准轴。

图3.7.25所示的“交点”对话框中的各选项说明如下：

● （曲线）：用于选择要创建交点的曲线（或路径），默认情况下为打开。

● （循环解）：可以在几个备选解之间切换，如果路径与草图平面在多点相交，或者路径是开环，没有与草图平面相交，“草图生成器”从路径开始处标识可能的解。如果路径是开环，则可以延伸一个或两个端点，使其与草图平面相交。
