2.矩形腔体

2.矩形腔体

下面以图4.20.6所示的模型为例，说明创建矩形腔体的一般操作过程。

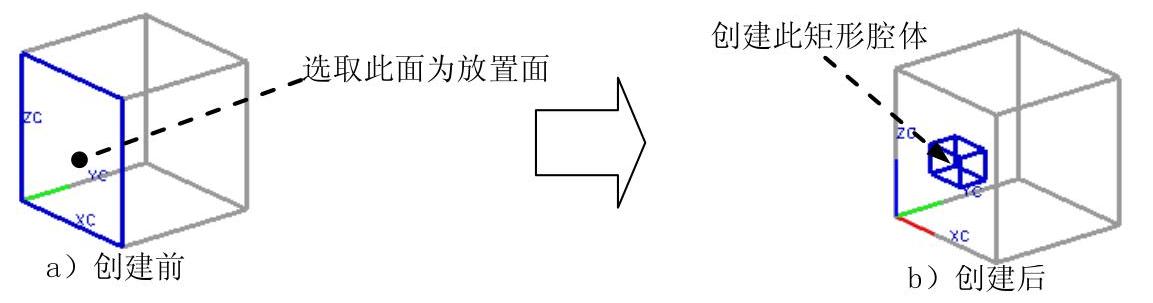

图4.20.6 创建矩形腔体

Step1.打开文件D：\ug7.1\work\ch04\ch04.20\rectangular pocket.prt。

Step2.选择命令。选择下拉菜单命令（或在“特征”工具条中单击按钮），系统弹出“腔体”对话框。

Step3.选择腔体类型。单击按钮，系统弹出图4.20.7所示的“矩形腔体”对话框（一）。

Step4.定义放置面。选取图4.20.6a所示的表面作为放置面，系统弹出图4.20.8所示的“水平参考”对话框。

Step5.定义水平参考。选取特征的上表面作为水平参考，系统弹出图4.20.9所示的“矩形腔体”对话框（二）。

说明：可选择实体的边、面或基准轴等对象作为矩形腔体的水平参考方向。指定参考方向后，系统会出现一个箭头，即水平参考方向，也就是将要创建的矩形腔体长度方向。

图4.20.9所示的“矩形腔体”对话框（二）中各选项的说明如下：

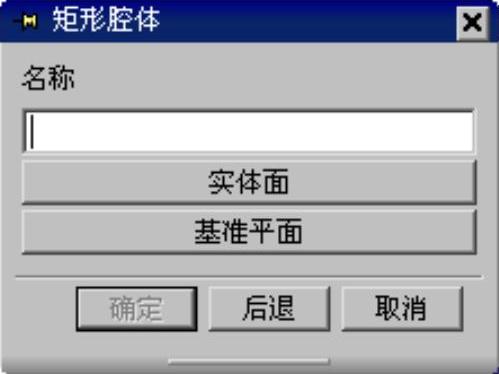

图4.20.7 “矩形腔体”对话框（一）

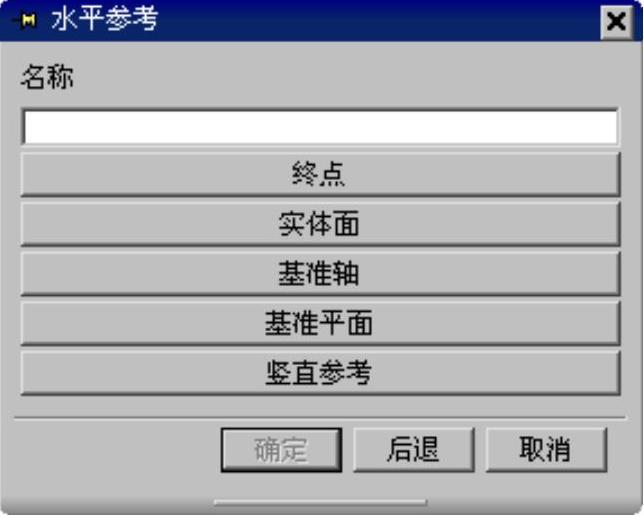

图4.20.8 “水平参考”对话框

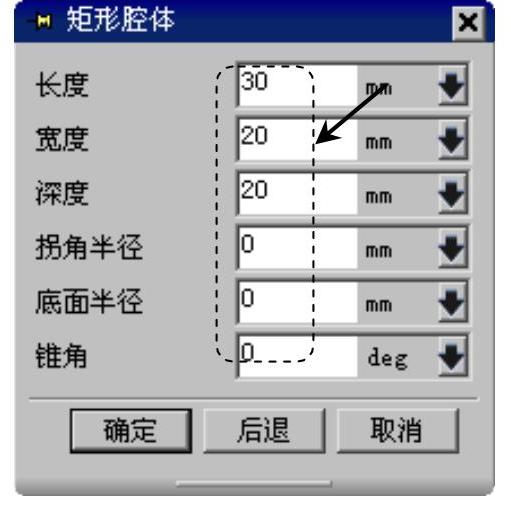

图4.20.9 “矩形腔体”对话框（二）

● 文本框：用于设置矩形腔体的长度。

● 文本框：用于设置矩形腔体的宽度。

● 文本框：用于设置矩形腔体的深度。

● 文本框：用于设置矩形腔体竖直边的圆半径（大于或等于零）。

● 文本框：用于设置矩形腔体底边的圆半径。它的值必须大于或等于零。

● 文本框：用于设置矩形腔体的拔模角度。腔体的四壁以这个角度向内倾斜。拔模角度值不能为负值。

Step6.输入腔体参数，如图4.20.9所示。单击按钮，系统弹出“定位”对话框。

Step7.确定放置位置（具体操作读者可参见“圆柱形腔体”中的相应内容）。
