1.矩形键槽

1.矩形键槽

下面以图4.22.2所示的模型为例，说明创建矩形键槽的一般操作过程。

图4.22.2 创建矩形键槽

Step1.打开文件D：\ug7.1\work\ch04\ch04.22\rectangularslot.prt。

Step2.选择命令。选择下拉菜单命令（或在“特征”工具条中单击按钮），系统弹出图4.22.3所示的“键槽”对话框。

Step3.选择键槽类型。在“键槽”对话框中选中单选项，单击按钮。

Step4.定义放置面和水平参考。选择图4.22.2a所示的放置面和水平参考，系统弹出图4.22.4所示的“矩形键槽”对话框。

图4.22.3 “键槽”对话框

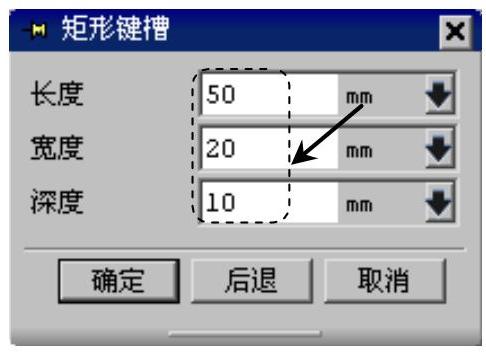

图4.22.4 “矩形键槽”对话框

说明：水平参考方向即为矩形键槽的长度方向。

图4.22.4所示的“矩形键槽”对话框中各选项的说明如下：

● 文本框：用于设置矩形键槽的长度。按照平行于水平参考的方向测量。长度值必须是正的。

● 文本框：用于设置矩形键槽的宽度，即形成键槽的刀具宽度。

● 文本框：用于设置矩形键槽的深度。按照与槽的轴相反的方向测量，是从原点到槽底面的距离。深度值必须是正的。

Step5.定义键槽参数。在“矩形键槽”对话框中输入图4.22.4所示的数值，单击按钮，系统弹出“定位”对话框。

Step6.确定放置位置。（具体操作读者可参见“4.20腔体”中的相应内容。）
