5.2.3  曲线的修剪

5.2.3 曲线的修剪

命令用于修剪或延伸曲线，可以选择直线、圆弧及样条曲线等作为要修剪的对象，选择点、曲线、边缘线、面作为修剪边界。下面介绍图5.2.19所示的修剪曲线的一般操作过程。

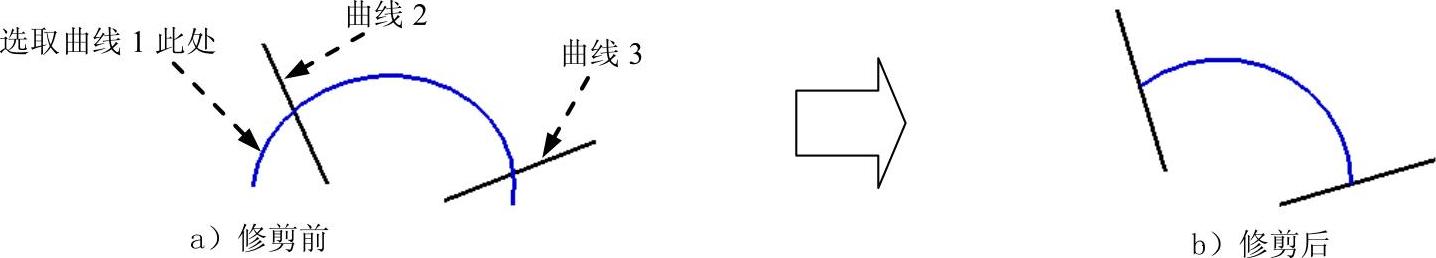

图5.2.19 曲线的修剪

Step1.打开文件D：\ug7.1\work\ch05\ch05.02\trim_curves.prt。

Step2.选择下拉菜单命令（或在“编辑曲线”工具栏中单击“修剪曲线”按钮），系统弹出图5.2.20所示的“修剪曲线”对话框（一）。

Step3.设置对话框选项。在对话框中取消选中区域的复选项，并在下拉列表中选择选项；其他均采用系统默认设置。

Step4.定义修剪对象。在图形区选取图5.2.19a所示的曲线1作为要修剪的曲线。

注意：选取曲线1时，要选取图5.2.19a中所示箭头指向的位置。

Step5.定义边界对象。选取图5.2.19a所示的曲线2作为边界对象1；选取曲线3作为边界对象2，单击中键确认，此时系统弹出图5.2.21所示的“修剪曲线”对话框（二），在此对话框中单击按钮，结果如图5.2.19b所示。

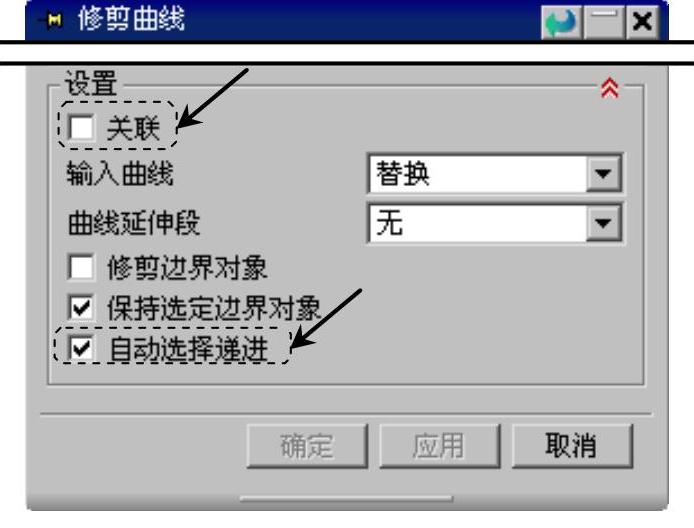

图5.2.20 “修剪曲线”对话框（一）

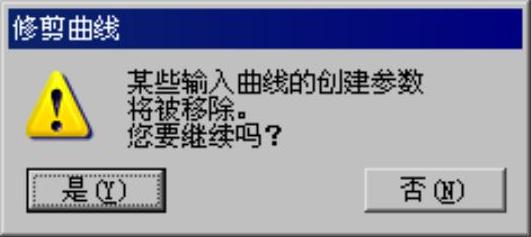

图5.2.21 “修剪曲线”对话框（二）

说明：

（1）在选取要修剪的曲线时，选取曲线的位置不同，修剪的结果也会不同。若选取曲线1的点2位置（图5.2.22a），修剪后的曲线如图5.2.22b所示。

（2）在“修剪曲线”对话框（一）中取消选中复选项，在选择曲线时不会自动进行下一步骤，需要单击中键进行下一步骤。

图5.2.22 修剪曲线1
