5.7 曲面的延伸
曲面的延伸就是在已经存在的曲面的基础上，通过曲面的边界或曲面上的曲线进行延伸，扩大曲面。创建图5.7.1所示的延伸曲面的创建过程一般如下：
Step1.打开文件D：\ug7.1\work\ch05\ch05.07\extension.prt。
Step2.选择下拉菜单
命令（或在“曲面”工具栏中单击“延伸”按钮
），系统弹出图5.7.2所示的“延伸”对话框。

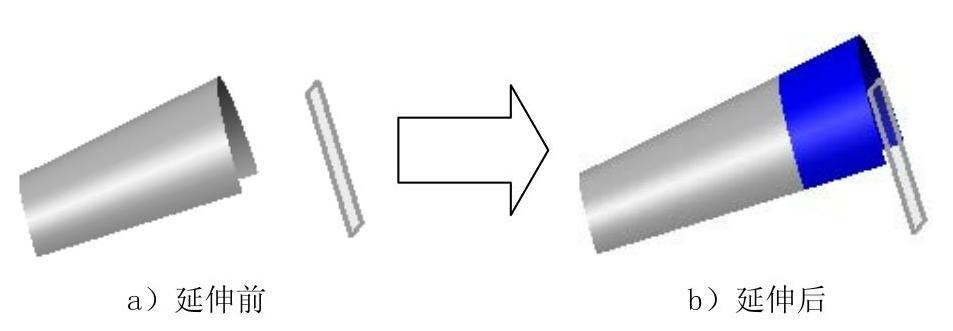

图5.7.1 曲面延伸的创建

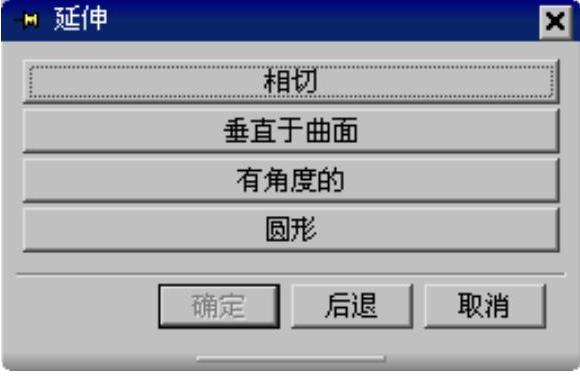

图5.7.2 “延伸”对话框
图5.7.2所示的“延伸”对话框中的选项说明如下：
●
：该功能用于生成相切于面、边或拐角的延伸面。相切的延伸通常是相邻于现有基面的边或拐角生成，是一种扩展基面的方法。
●
：该功能用于沿着位于一个面上现有的曲线生成一个该面法向的延伸面。
●
：该功能用于沿着位于一个面上现有的曲线，以指定的相对于现有面的角度来生成一个延伸面。
●
：该功能用于从光顺曲面的边上生成一个圆弧的延伸面。
Step3.定义延伸方式。在“延伸”对话框中单击
按钮，系统弹出图5.7.3所示的“相切延伸”对话框（一）。
Step4.定义延伸长度的方式。单击“相切延伸”对话框（一）中的
按钮，系统弹出图5.7.4所示的“固定的延伸”对话框（一）。
Step5.在图形区选取图5.7.5所示的曲面，系统弹出图5.7.6所示的“固定的延伸”对话框（二）。
图5.7.3 “相切延伸”对话框（一）

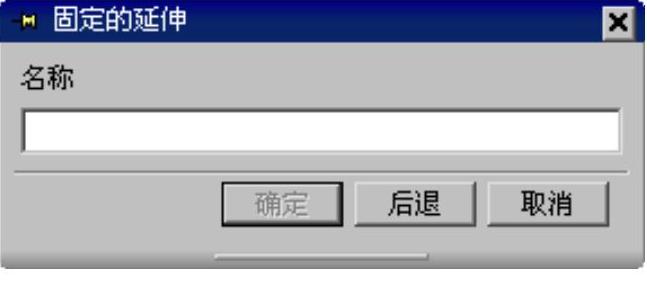

图5.7.4 “固定的延伸”对话框（一）
Step6.选取曲面的边缘，此时图形区中出现曲面的延伸方向（图5.7.7），同时系统弹出图5.7.8所示的“相切延伸”对话框（二）。

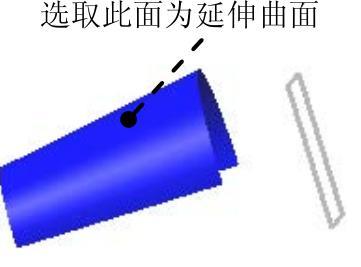

图5.7.5 选择延伸曲面

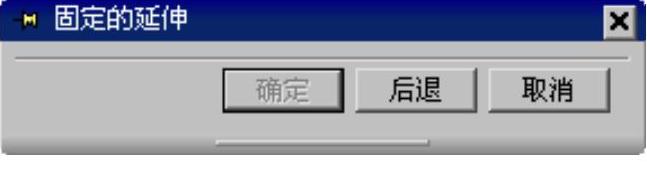

图5.7.6 “固定的延伸”对话框（二）

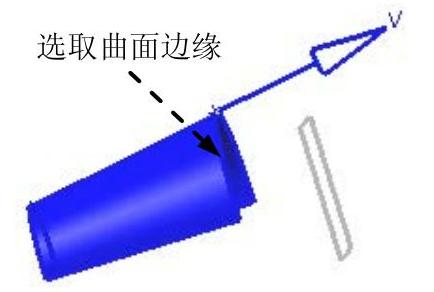

图5.7.7 选择曲面边缘
Step7.定义延伸长度。在“相切延伸”对话框（二）中单击
文本框后的
按钮，系统弹出图5.7.9所示的快捷菜单。在该快捷菜单中选择
命令，系统弹出图5.7.10所示的“测量距离”对话框。

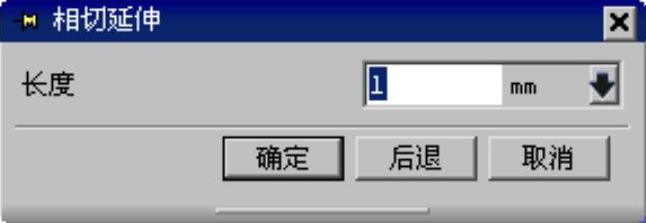

图5.7.8 “相切延伸”对话框（二）

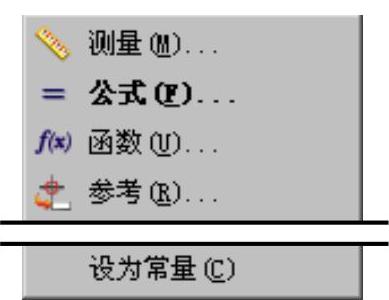

图5.7.9 快捷菜单
Step8.在图形区选取图5.7.11所示的曲面边缘和基准平面1作为测量对象，单击“测量距离”对话框中的
按钮，然后单击“相切延伸”对话框（二）中的
按钮，系统弹出“固定的延伸”对话框（二）。

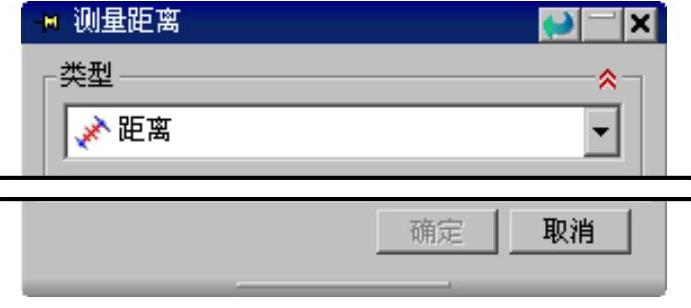

图5.7.10 “测量距离”对话框

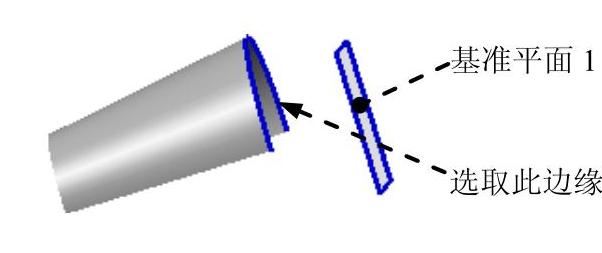

图5.7.11 选取特征
Step9.在“固定的延伸”对话框（二）中单击
按钮，完成延伸曲面的创建。
