4.27.1 比例变换
比例变换用于对所选对象进行成比例的放大或缩小。下面以一个范例来说明比例变换的操作步骤，如图4.27.1所示。
Step1.打开文件D：\ug7.1\work\ch04\ch04.27\Body01.prt。
Step2.选择下拉菜单
命令，系统弹出“变换”对话框（一），在图形区选取图4.27.1a所示的特征后，单击
按钮，系统弹出“变换”对话框（二），如图4.27.2所示。
图4.27.1 比例变换
图4.27.2 “变换”对话框（二）
图4.27.2所示的“变换”对话框（二）中按钮的功能说明如下：
●
按钮：通过指定参考点和缩放类型及缩放比例值来缩放对象。
●
按钮：通过指定一直线为镜像中心线来复制选择的特征。
●
按钮：对选定的对象进行矩形阵列操作。
●
按钮：对选定的对象进行圆形阵列操作。
●
按钮：通过指定一平面为镜像中心线来复制选择的特征。
●
按钮：将对象从引用集变换到目标点集。
Step3.根据系统
的提示，单击
按钮，弹出“点”对话框。
Step4.以系统默认的点作为参考点，单击
按钮，系统弹出图4.27.3所示的“变换”对话框（三）。
Step5.定义比例参数。在
文本框中输入值0.3，单击
按钮，系统弹出图4.27.4所示的“变换”对话框（四）。

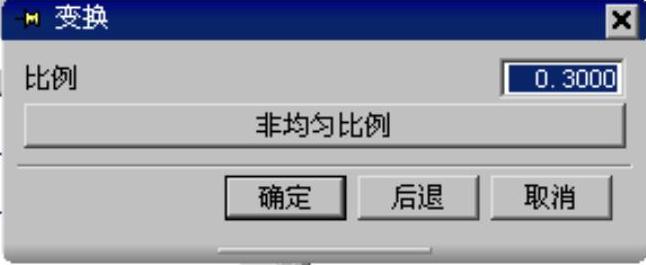

图4.27.3 “变换”对话框（三）

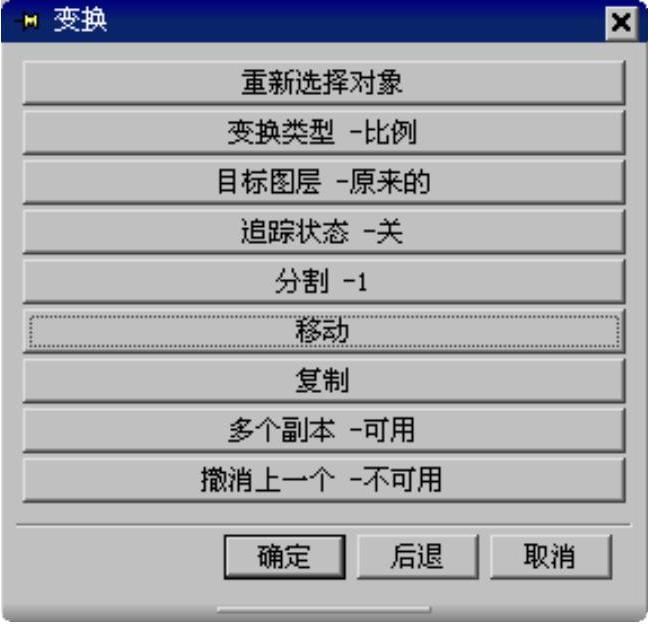

图4.27.4 “变换”对话框（四）
图4.27.3所示的“变换”对话框（三）中按钮的功能说明如下：
●
文本框：在此文本框中输入要缩放的比例值。
●
按钮：此按钮用于对模型的非均匀比例缩放设置。单击此按钮，系统弹出“变换”对话框（五），如图4.27.5所示，对话框中的
、
和
文本框中分别输入各自方向上要缩放的比例值。图4.27.4所示的“变换”对话框（四）中按钮的功能说明如下：
●
按钮：用于通过“类选择”工具条来重新选择对象。
●
按钮：用于修改变换的方法。
●
按钮：用于在完成变换以后，选择生成的对象所在的图层。
●
按钮：用于设置跟踪变换的过程，但是对于原对象是实体、片体或边界时不可用。
●
按钮：用于把变换的距离、角度分割成相等的等份。
●
按钮：用于移动对象的位置。
●
按钮：用于复制对象。
●
按钮：用于复制多个对象。
●
按钮：用于取消刚建立的变换。
Step6.根据系统
的提示，单击
按钮，系统弹出“变换”对话框（六），如图4.27.6所示。

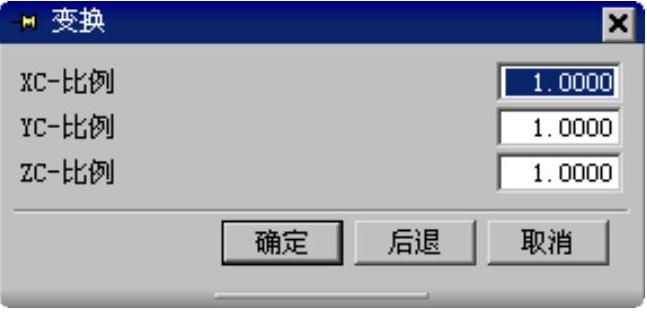

图4.27.5 “变换”对话框（五）

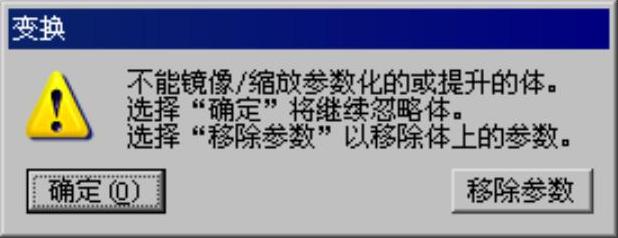

图4.27.6 “变换”对话框（六）
Step7.单击
按钮，系统返回到“变换”对话框（四）。单击
按钮，关闭“变换”对话框（四）。
