4.32  范例5——传呼机固定套

4.32 范例5——传呼机固定套

范例概述：

本范例介绍了传呼机固定套的设计过程。它主要运用了实体的拉伸特征，通过对本范例的学习，会使读者对实体的拉伸、扫掠和倒圆角等特征有进一步的了解。零件模型及模型树如图4.32.1所示。

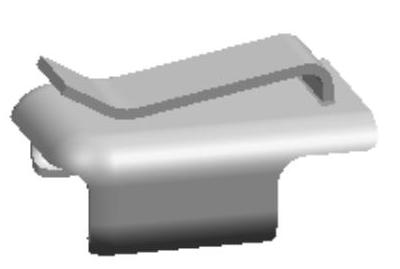

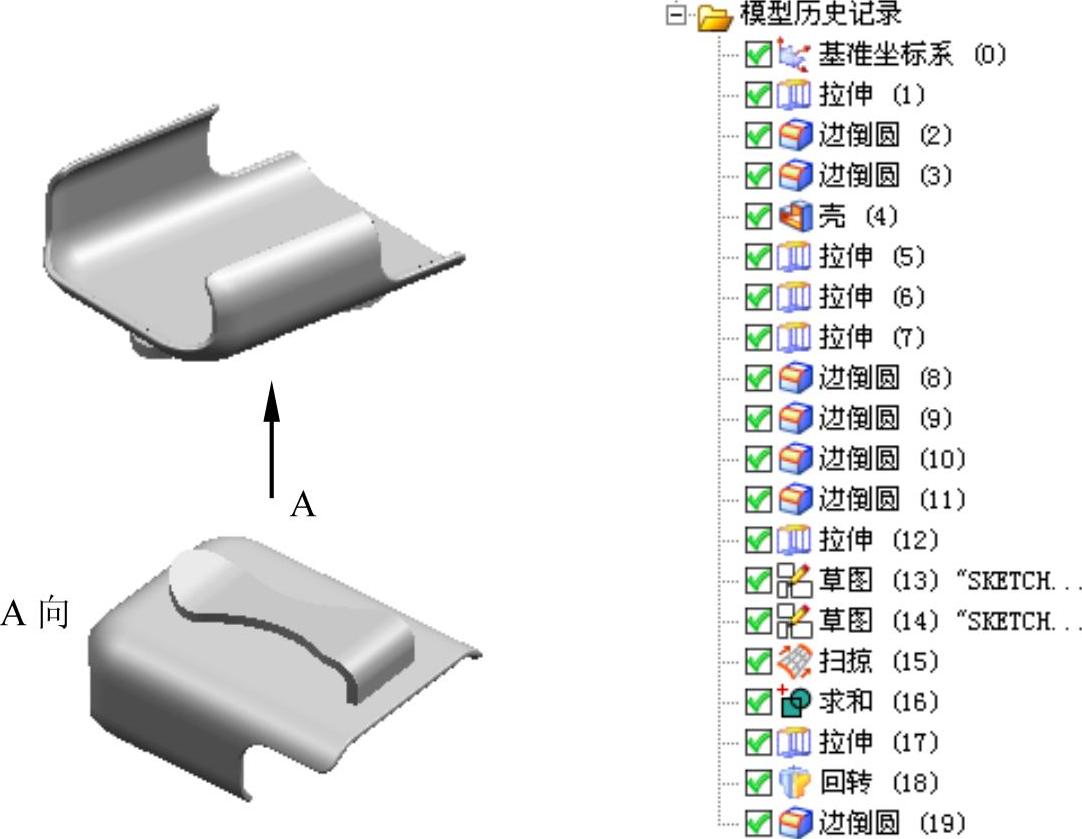

图4.32.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，弹出“新建”对话框。在区域的文本框中输入文件名称plastic_sheath，单击按钮。

Step2.创建图4.32.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取ZC-YC基准平面为草图平面，单击按钮。

②进入草图环境，绘制图4.32.3所示的截面草图。

③单击按钮，退出草图环境。

图4.32.2 拉伸特征1

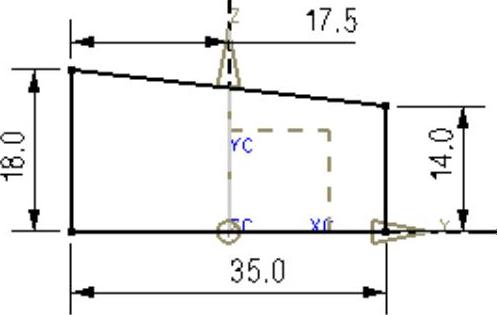

图4.32.3 截面草图

（3）确定拉伸开始值和终点值。在区域的下拉列表中选择选项，在文本框中输入值22.5，其他采用系统默认设置。

（4）单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

Step3.创建图4.32.4所示的边倒圆特征1。

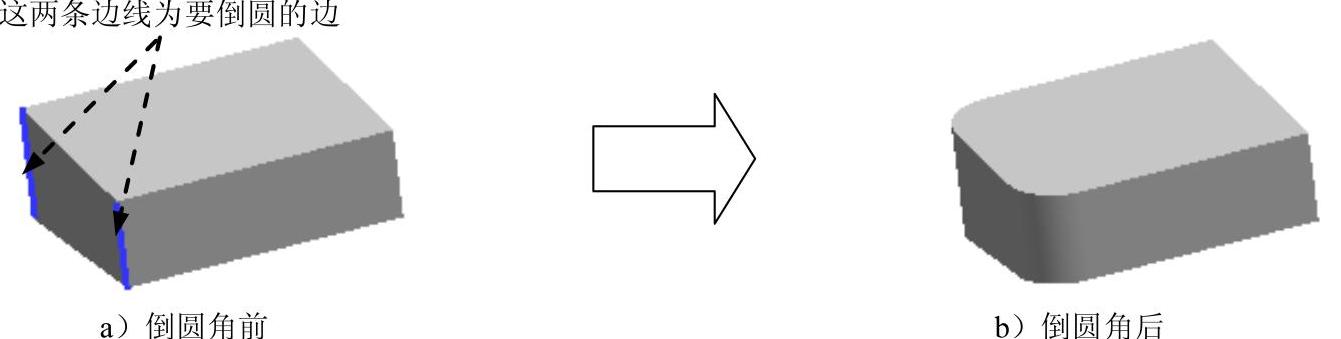

图4.32.4 边倒圆特征1

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图4.32.4a所示的两条边线为要倒圆的边，并圆角半径值为8.0。

（3）单击按钮，完成边倒圆特征1的创建。

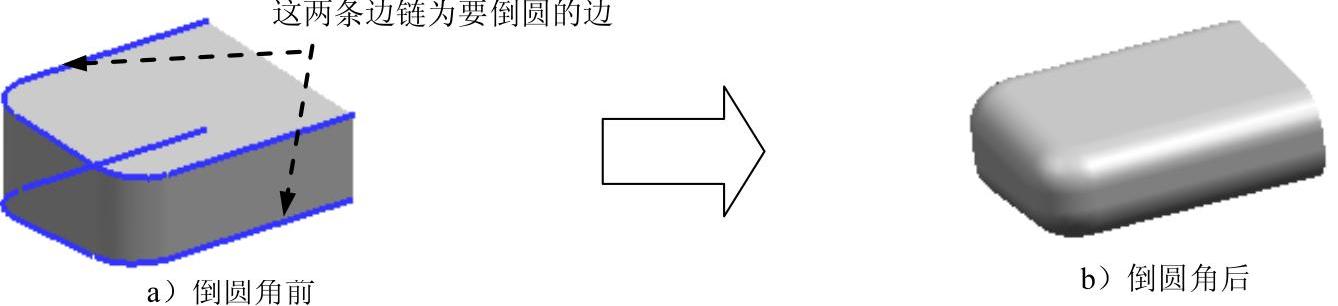

Step4.创建图4.32.5所示的边倒圆特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图4.32.5a所示的两条边链为要倒圆的边，并圆角半径值为6.0。

（3）单击按钮，完成边倒圆特征2的创建。

图4.32.5 边倒圆特征2

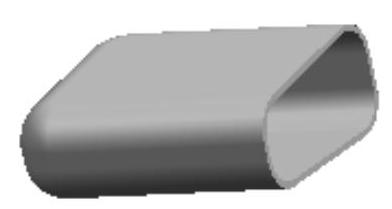

Step5.创建图4.32.6所示的抽壳特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“壳”对话框。

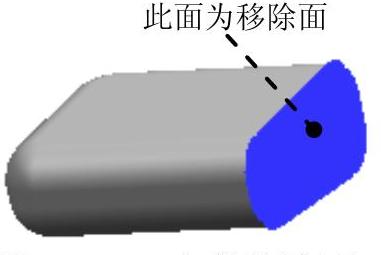

（2）在区域单击按钮，选择图4.32.7所示的面为要移除的面，并在文本框中输入值1.0。

（3）单击按钮，完成抽壳特征1的创建。

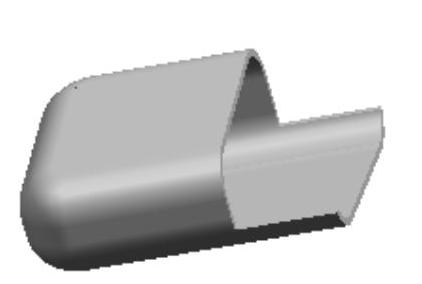

图4.32.6 抽壳特征1

图4.32.7 定义移除面

Step6.创建图4.32.8所示的拉伸切除特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取ZC-XC基准平面为草图平面，单击按钮。

②进入草图环境，绘制图4.32.9所示的截面草图。

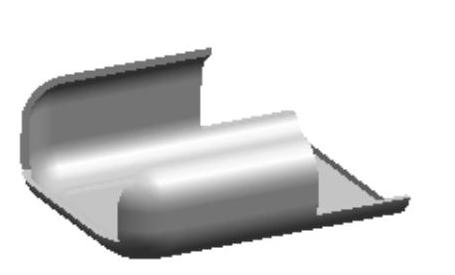

图4.32.8 拉伸切除特征1

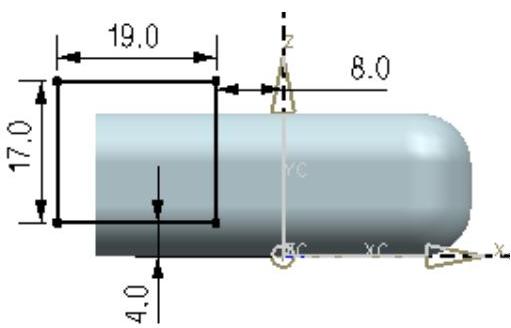

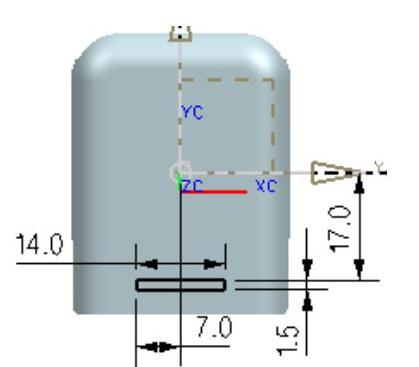

图4.32.9 截面草图

③单击按钮，退出草图环境。

（3）确定拉伸开始值和终点值。在区域的下拉列表中选择选项，在区域下拉列表中选择选项，在区域中选择选项，其他采用系统默认设置。

（4）单击“拉伸”对话框中的按钮，完成拉伸切除特征1的创建。

Step7.创建图4.32.10所示的拉伸切除特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取ZC-YC基准平面为草图平面，单击按钮。

②进入草图环境，绘制图4.32.11所示的截面草图。

③单击按钮，退出草图环境。

图4.32.10 拉伸切除特征2

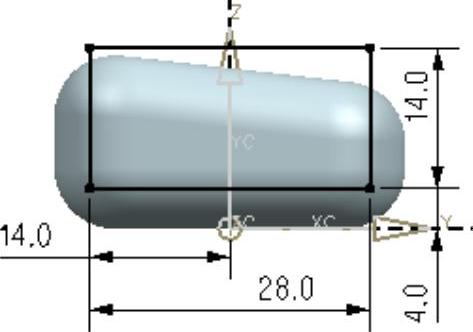

图4.32.11 截面草图

（3）确定拉伸开始值和终点值。在区域的下拉列表中选择选项，在区域下拉列表中选择选项，在区域中选择选项，其他采用系统默认设置。

（4）单击“拉伸”对话框中的按钮，完成拉伸切除特征2的创建。

Step8.创建图4.32.12所示的拉伸切除特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击这个按钮，选取ZC-XC基准平面为草图平面，单击按钮。

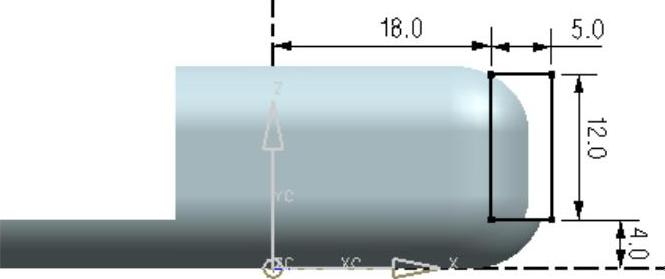

②进入草图环境，绘制图4.32.13所示的截面草图。

图4.32.12 拉伸切除特征3

图4.32.13 截面草图

③单击按钮，退出草图环境。

（3）确定拉伸开始值和终点值。在区域的下拉列表中选择选项，在区域下拉列表中选择选项，在区域中选择选项，其他采用系统默认设置。

（4）单击“拉伸”对话框中的按钮，完成拉伸切除特征3的创建。

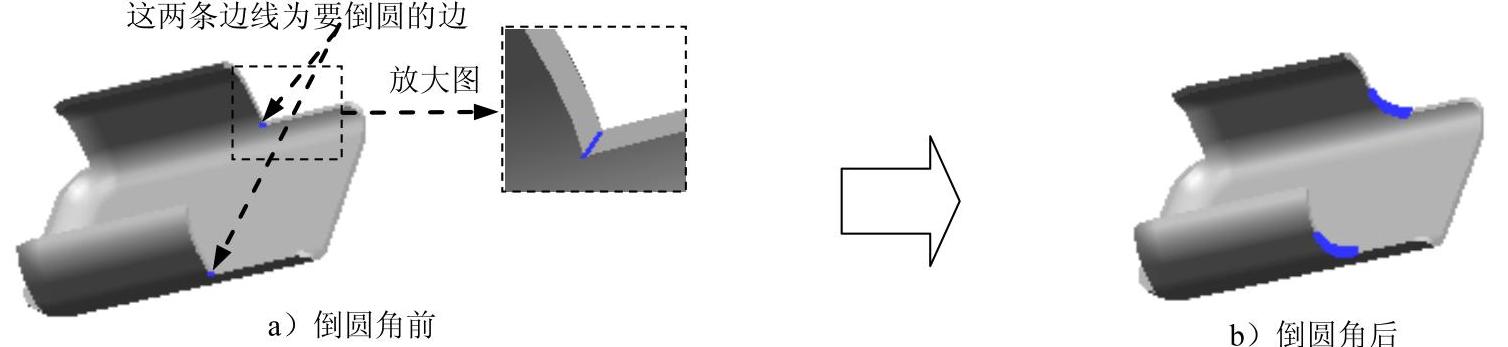

Step9.创建图4.32.14所示的边倒圆特征3。

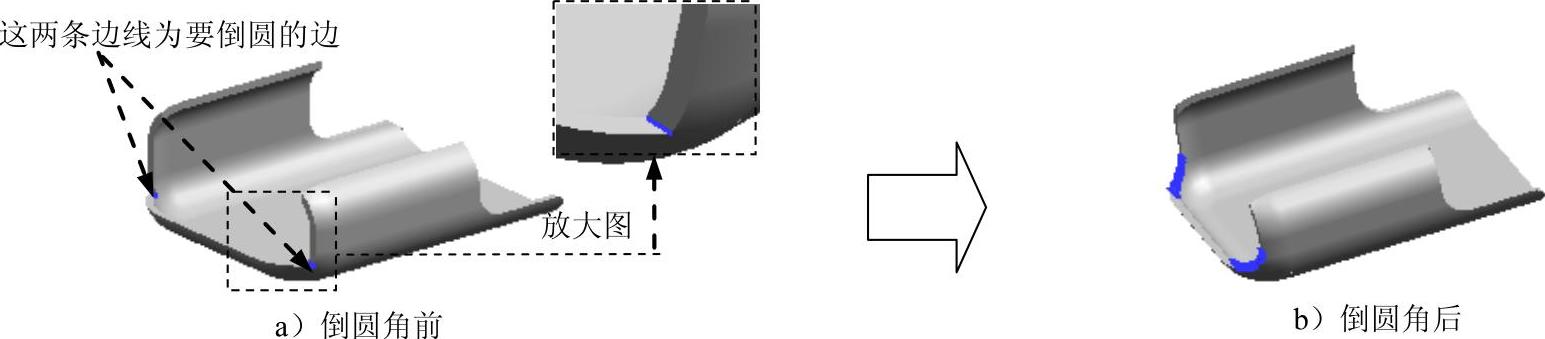

图4.32.14 边倒圆特征3

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图4.32.14a所示的两条边线为要倒圆的边，圆角半径值为2.0。

（3）单击按钮，完成边倒圆特征3的创建。

Step10.创建图4.32.15所示的边倒圆特征4。

图4.32.15 边倒圆特征4

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图4.32.15a所示的两条边线为要倒圆的边，圆角半径值为2.0。

（3）单击按钮，完成边倒圆特征4的创建。

Step11.创建图4.32.16所示的边倒圆特征5。

图4.32.16 边倒圆特征5

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图4.32.16a所示的两条边线为要倒圆的边，圆角半径值为2.0。

（3）单击按钮，完成边倒圆特征5的创建。

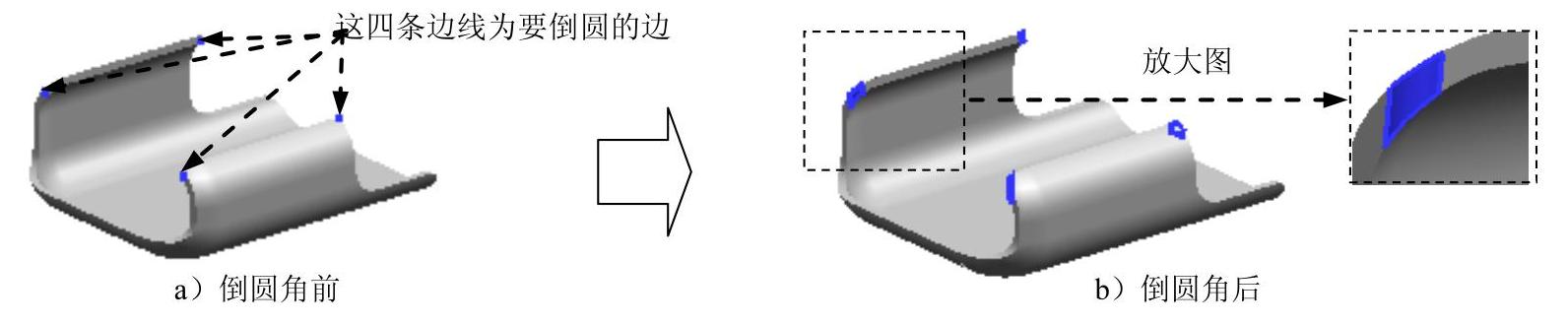

Step12.创建图4.32.17所示的边倒圆特征6。

图4.32.17 边倒圆特征6

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图4.32.17a所示的四条边线为要倒圆的边，圆角半径值为1.0。

（3）单击按钮，完成边倒圆特征6的创建。

Step13.创建图4.32.18所示的拉伸切除特征4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

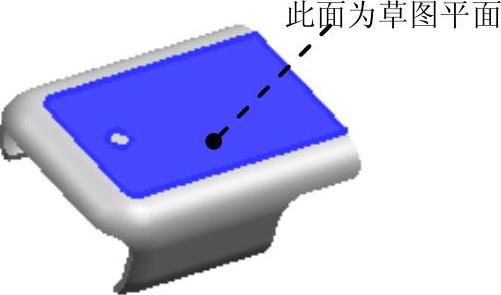

①定义草图平面。单击按钮，选取图4.32.18所示的平面为草图平面，单击按钮。

②进入草图环境，绘制图4.32.19所示的截面草图。

图4.32.18 拉伸切除特征4

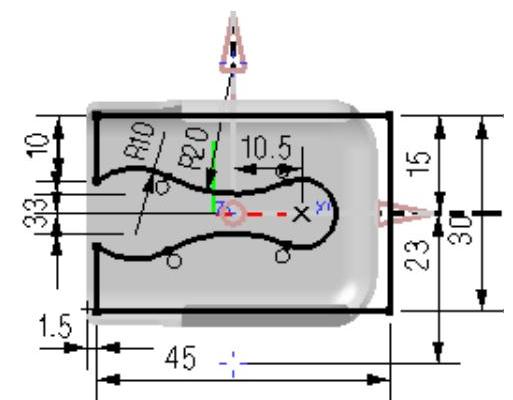

图4.32.19 截面草图

③单击按钮，退出草图环境。

（3）确定拉伸开始值和终点值。在区域的下拉列表中选择选项，在第一个文本框中输入0.0，在区域的下拉列表中选择选项，在第二个文本框中输入0.5，在区域中选择选项，拉伸方向为Z轴正方向，其他采用系统默认设置。

（4）单击“拉伸”对话框中的按钮，完成拉伸切除特征4的创建。

Step14.创建图4.32.20所示的截面草图1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“创建草图”对话框。

（2）定义草图平面。选取图4.32.18所示的基准平面为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图4.32.20所示的截面草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

Step15.创建图4.32.21所示的截面草图2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“创建草图”对话框。

（2）定义草图平面。选取ZC-XC基准平面为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图4.32.21所示的截面草图2。

图4.32.20 截面草图1

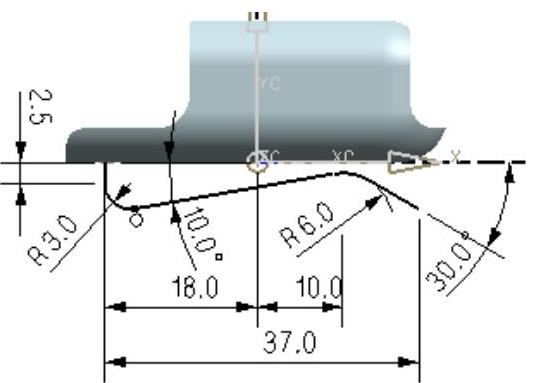

图4.32.21 截面草图2

（4）单击按钮，退出草图环境。

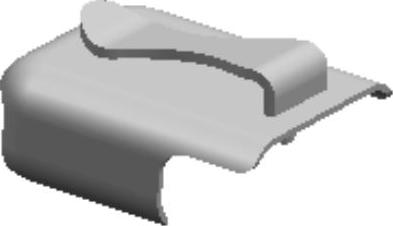

Step16.创建图4.32.22所示的扫掠特征1。

（1）选择命令。选择下拉菜单命令（或单击工具栏中的按钮），系统弹出“扫掠”对话框。

（2）定义扫掠截面。在截面区域中单击按扭，在绘图区选取截面草图1为截面曲线。

（3）定义扫掠引导线串。在引导线区域中单击按扭，在绘图区选取截面草图2为引导线串。

（4）单击“扫掠”对话框中的按钮，完成扫掠特征1的创建。

Step17.创建求和特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

（2）选择求和对象。单击目标区域中的按扭，在绘图区域中选取图4.32.23所示的目标对象，单击刀具区域中的按扭，在绘图区域中选取图4.32.24所示的刀具对象。

（3）单击“求和”对话框中的按钮，完成求和特征的创建。

图4.32.22 扫掠特征1

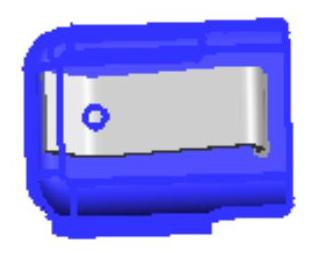

图4.32.23 目标对象

图4.32.24 刀具对象

Step18.创建图4.32.25所示的拉伸切除特征5。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取基准平面XC-YC为草图平面，单击按钮。

②进入草图环境，绘制图4.32.26所示的截面草图。

图4.32.25 拉伸切除特征5

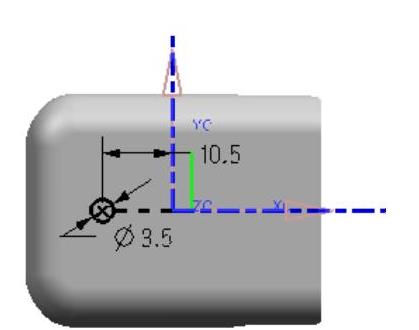

图4.32.26 截面草图

③单击按钮，退出草图环境。

（3）确定拉伸开始值和终点值。在区域的下拉列表中选择选项，并在文本框中输入0.0，在区域下拉列表中选择选项，在区域的下拉列表中选择选项，并单击“反向”按钮，其他采用系统默认设置。

（4）单击“拉伸”对话框中的按钮，完成拉伸切除特征5的创建。

Step19.创建图4.32.27所示的回转特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“回转”对话框。

（2）定义截面草图。

①单击区域中的按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XC-ZC基准平面为草图平面，单击“创建草图”对话框中的按钮。

②进入草图环境，绘制图4.32.28所示的截面草图。

③单击按钮，退出草图环境。

（3）定义回转轴。在区域单击按钮，选择图4.32.28所示的直线为回转轴。

（4）确定回转起始值和终点值。在区域的下拉列表中选择选项，在第一个文本框中输入0.0，在下拉列表中选择选项，在第二个文本框中输入360.0；在区域中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成回转特征1的创建。

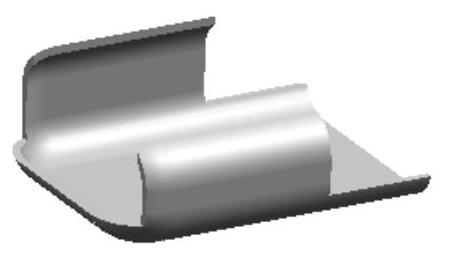

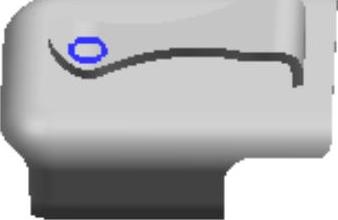

图4.32.27 回转特征1

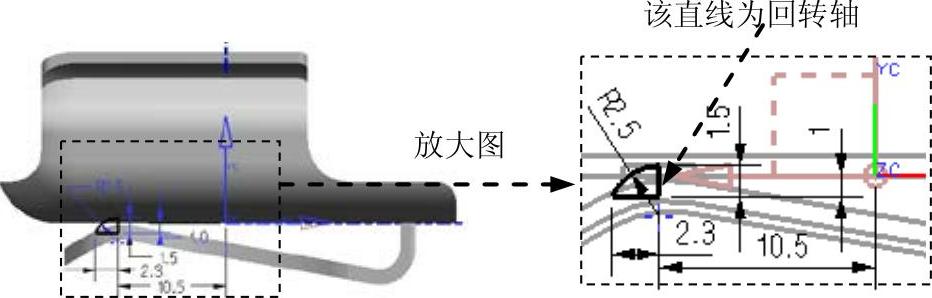

图4.32.28 截面草图

Step20.创建图4.32.29所示的边倒圆特征7。

图4.32.29 边倒圆特征7

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选择图4.32.29a所示的两条边线为要倒圆的边，圆角半径值为0.3。

（3）单击按钮，完成边倒圆特征7的创建。

Step21.保存零件模型。选择下拉菜单命令，即可保存零件模型。
