7.1.2  测量角度

7.1.2 测量角度

下面以一个简单的模型为例，来说明测量角度的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch07\ch07.01\angle.prt。

Step2.选择下拉菜单命令，系统弹出图7.1.7所示的“测量角度”对话框。

Step3.测量面与面间的角度。

（1）定义测量类型。在“测量角度”对话框的下拉列表中选择选项。

（2）定义测量计算平面。选取区域下拉列表中的选项，选取下拉列表中的选项。

（3）定义测量几何对象。选取图7.1.8所示的模型表面1，再选取如图7.1.8所示的模型表面2，测量结果如图7.1.8所示。

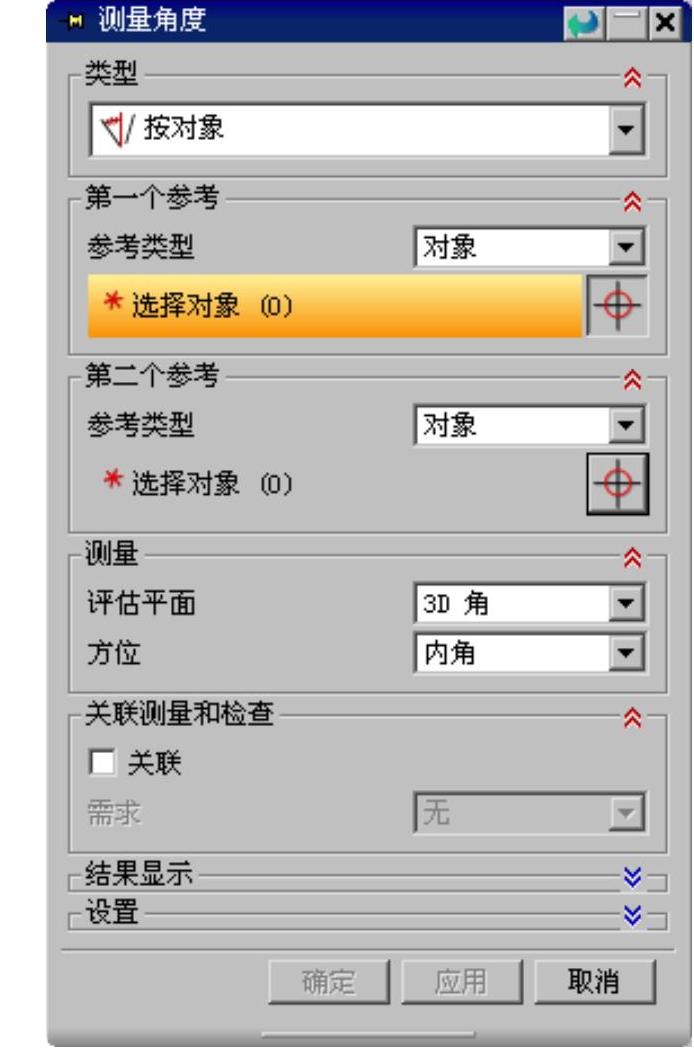

图7.1.7 “测量角度”对话框

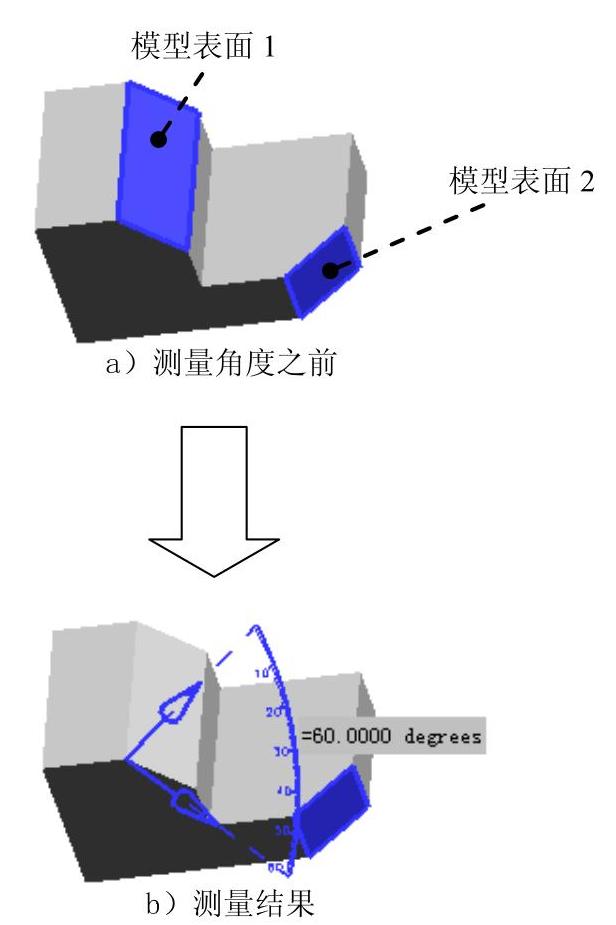

图7.1.8 测量面与面间的角度

（4）单击按钮，完成面与面之间的角度测量。

Step4.测量线与面间的角度。步骤参见测量面与面间的角度。依次选取图7.1.9a所示的边线1和表面2，测量结果如图7.1.9b所示，单击按钮。

注意：选取线的位置不同，即线上标示的箭头方向不同，所显示的角度值可能也会不同，两个方向的角度值之和为180°。

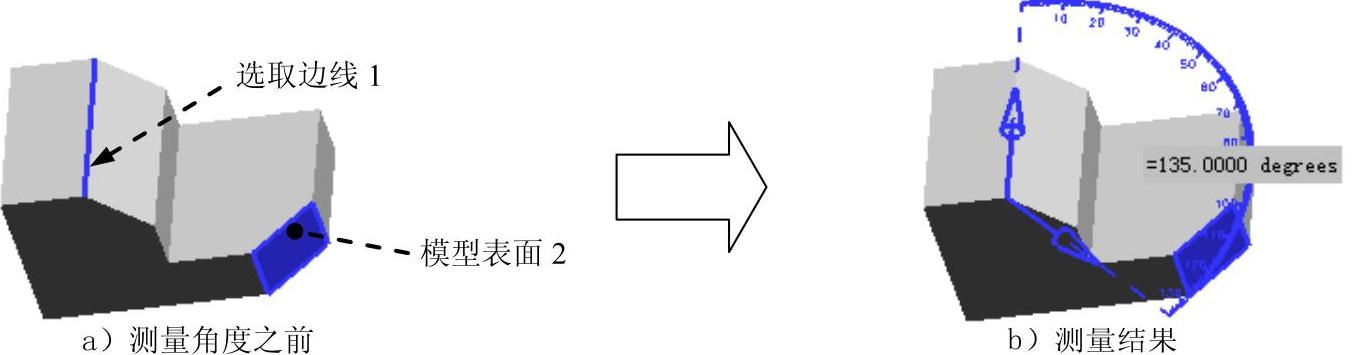

图7.1.9 测量线与面间的角度

Step5.测量线与线间的角度。步骤参见Step3。依次选取图7.1.10a所示的边线1、边线2，测量结果如图7.1.10b所示。

Step6.单击按钮，完成角度测量。

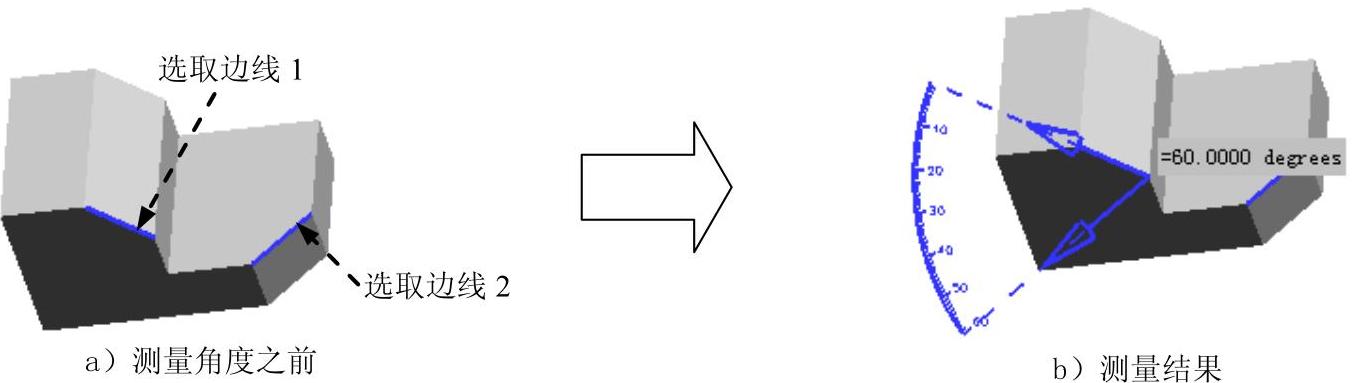

图7.1.10 测量线与线间的角度
