6.6.3  部件的“圆周”阵列

6.6.3 部件的“圆周”阵列

部件的“圆周”阵列是使用装配中的中心对齐约束创建阵列，所以只有使用像“中心”这样的约束类型才能创建部件的“圆周”阵列。下面以图6.6.7为例，来说明“圆周”阵列的一般操作过程。

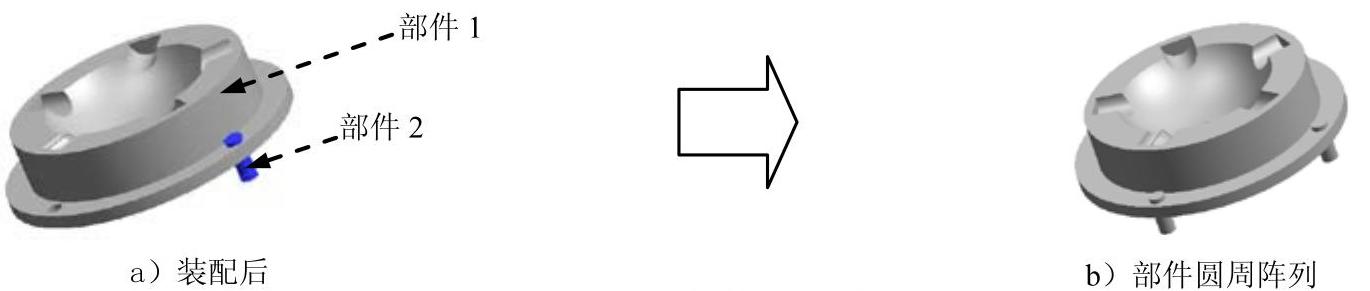

图6.6.7 部件装配及阵列

Step1.打开文件D：\ug7.1\work\ch06\ch06.06\03\component_round.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“类选择”对话框。

Step3.选择要进行阵列的部件。在“类选择”对话框选项的提示下，选择部件2，单击按钮，系统弹出“创建组件阵列”对话框。

Step4.阵列部件。选择“创建组件阵列”对话框区域中的单选项，单击按钮，系统自动弹出图6.6.8所示的“创建圆形阵列”对话框。

Step5.定义阵列方向。选择“创建圆形阵列”对话框的区域中选中单选项，然后选择图6.6.9所示的部件1的边缘。

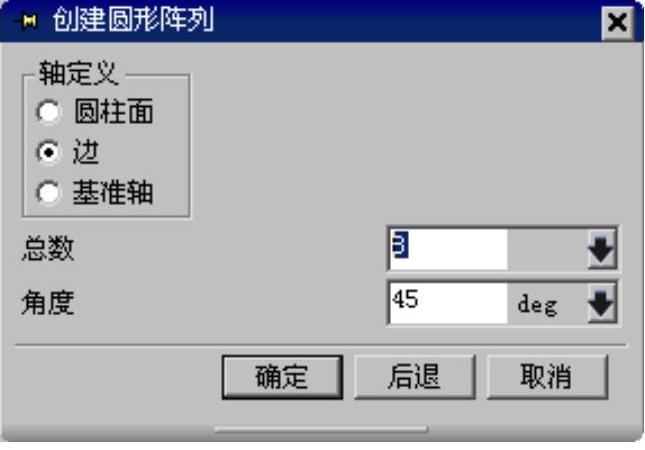

图6.6.8 “创建圆形阵列”对话框

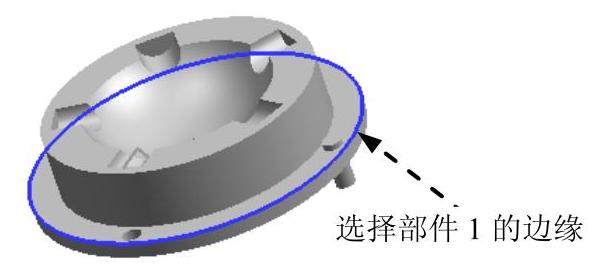

图6.6.9 定义轴

Step6.设置阵列参数。在“创建圆形阵列”对话框的文本框中输入值4.0，在文本框中输入值90.0。

Step7.单击按钮，完成部件“圆周”阵列的创建。
