2.边拔模

2.边拔模

下面以图4.15.5所示的模型为例，说明边拔模的一般操作过程。

图4.15.5 创建边拔模

Step1.打开文件D：\ug7.1\work\ch04\ch04.15\traft_2.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“拔模”对话框。

Step3.选择拔模类型。在“拔模”对话框的下拉列表中选择选项。

Step4.指定拔模方向。单击按钮，选取作为拔模的方向。

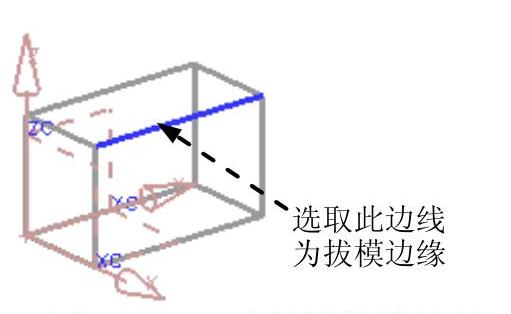

Step5.定义拔模边缘。选取图4.15.6所示长方体的一个边线作为要拔模的边缘线。

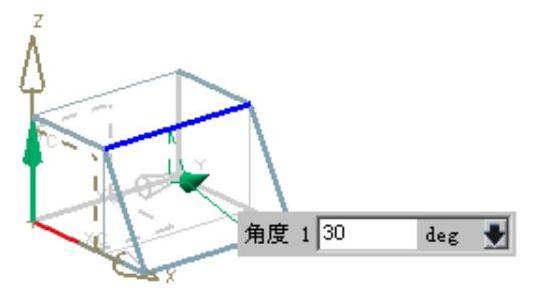

Step6.定义拔模角。系统弹出设置拔模角的动态文本框，在动态文本框内输入拔模角度值30.0（也可拖动拔模手柄至需要的拔模角度），如图4.15.7所示。

图4.15.6 选择拔模边缘线

图4.15.7 输入拔模角

Step7.单击按钮，完成拔模操作。
