Task1.创建视图前的准备

Task1.创建视图前的准备

Step1.打开文件D:\ug7.1\work\ch08\ch08.06\down_base.prt。

Step2.插入图纸页。选择下拉菜单978-7-111-31626-8-Chapter08-472.jpg978-7-111-31626-8-Chapter08-473.jpg978-7-111-31626-8-Chapter08-474.jpg命令,此时系统弹出图8.6.2所示的“片体”对话框,“片体”对话框中的参数设置如图8.6.2所示,单击978-7-111-31626-8-Chapter08-475.jpg按钮。

Step3.调用图样。

(1)选择命令。选择下拉菜单978-7-111-31626-8-Chapter08-476.jpg978-7-111-31626-8-Chapter08-477.jpg978-7-111-31626-8-Chapter08-478.jpg命令,弹出图8.6.3所示的“图样”对话框,单击978-7-111-31626-8-Chapter08-479.jpg按钮,系统弹出图8.6.4所示的“调用图样”对话框,单击978-7-111-31626-8-Chapter08-480.jpg按钮。

(2)选择图样。在弹出的“调用图样”对话框中选择A4.prt文件,单击978-7-111-31626-8-Chapter08-481.jpg按钮,接受系统默认的图样名,单击978-7-111-31626-8-Chapter08-482.jpg按钮,系统弹出“点”对话框。

(3)放置图样。接受默认的坐标原点为目标原点,单击978-7-111-31626-8-Chapter08-483.jpg按钮,再单击978-7-111-31626-8-Chapter08-484.jpg按钮,结束目标原点的选取。

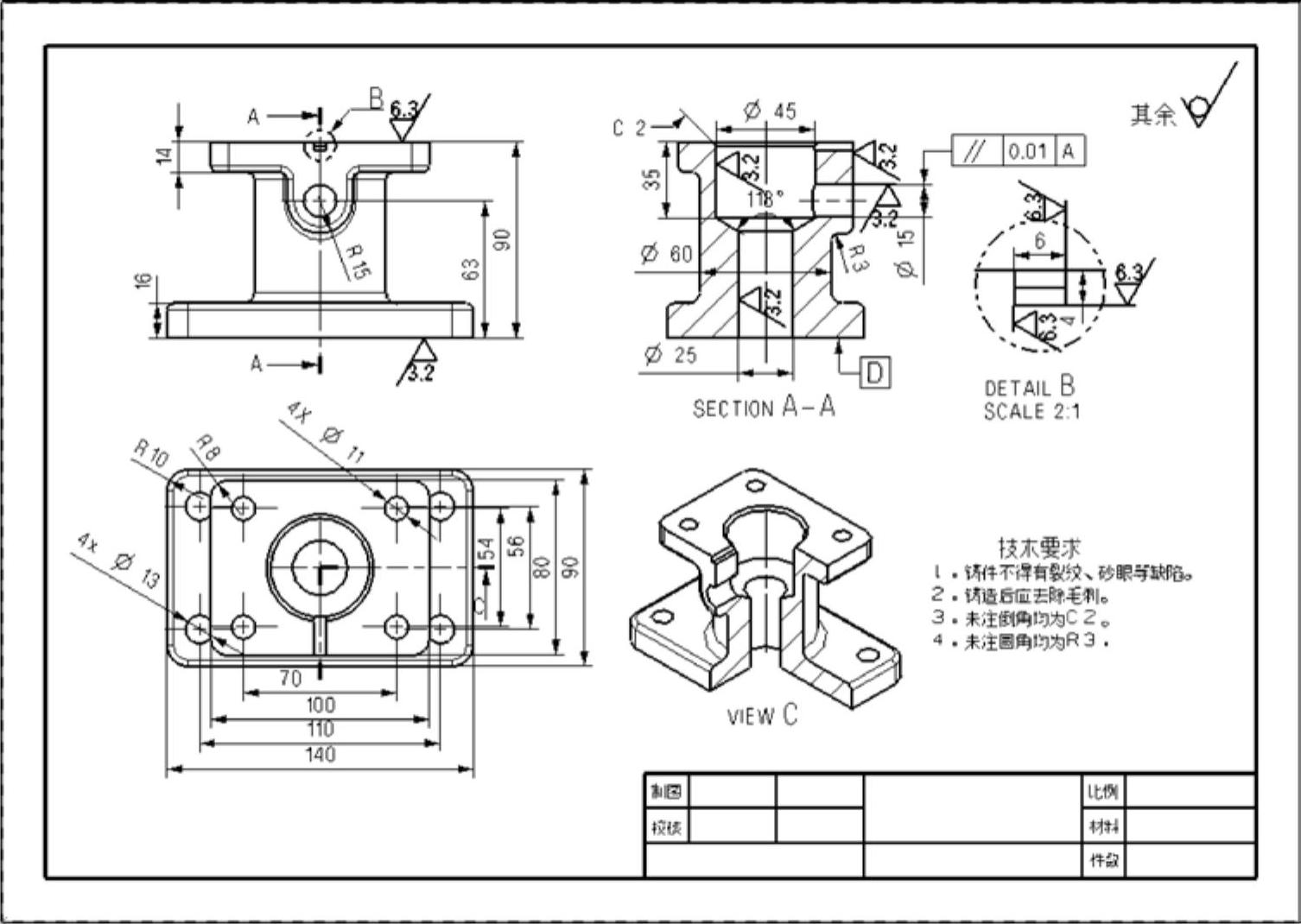

图8.6.1 零件工程图

(4)在“图样”对话框中单击978-7-111-31626-8-Chapter08-486.jpg按钮,完成图样的调用。

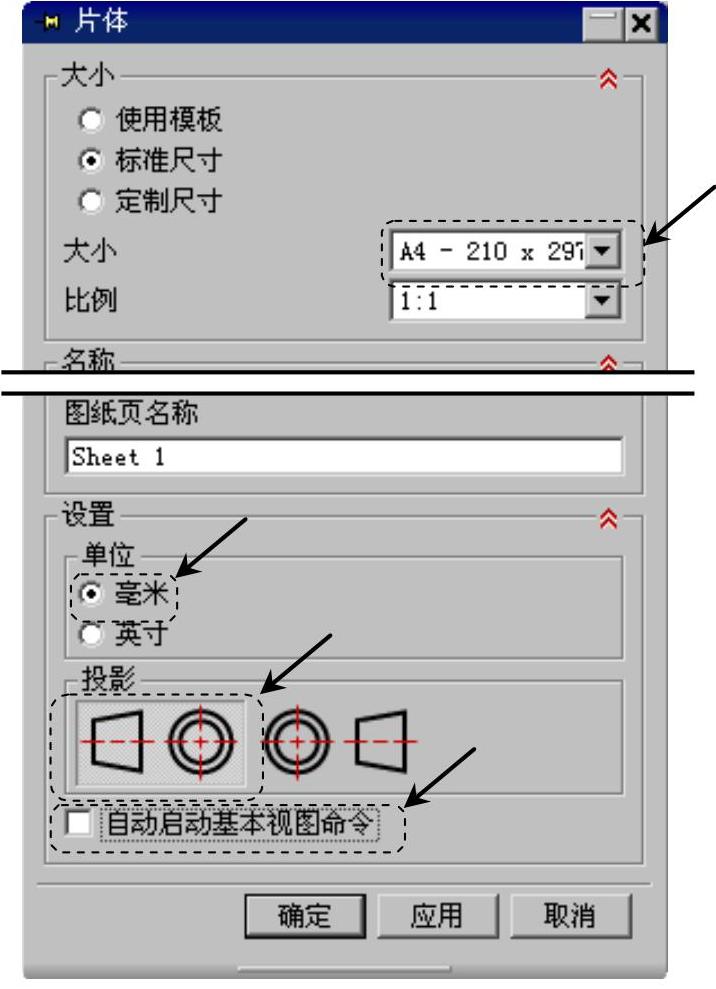

图8.6.2 “片体”对话框

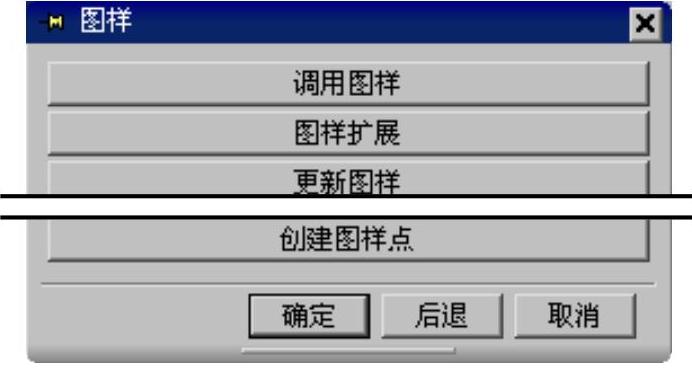

图8.6.3 “图样”对话框

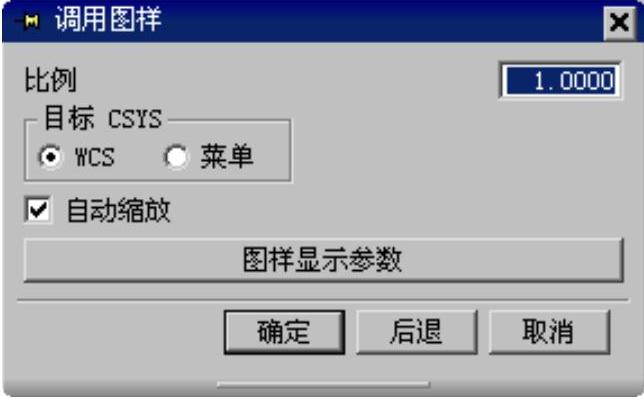

图8.6.4 “调用图样”对话框
