3.6.7 绘制矩形
选择下拉菜单
命令（或单击“矩形”按钮
），系统弹出图3.6.12所示的“矩形”工具条，可以在草图平面上绘制矩形。在绘制草图时，使用该命令可省去绘制四条线段的麻烦。共有三种绘制矩形的方法，下面将分别介绍。
方法一：用两点——通过选取两对角点来创建矩形，其一般操作步骤如下：
Step1.选择方法。选中“用2点”按钮
。
Step2.定义第一个角点。在图形区某位置单击，放置矩形的第一个角点。
Step3.定义第二个角点。单击
按钮，再次在图形区另一位置单击，放置矩形的另一个角点。
Step4.单击中键，结束矩形的创建，结果如图3.6.13所示。

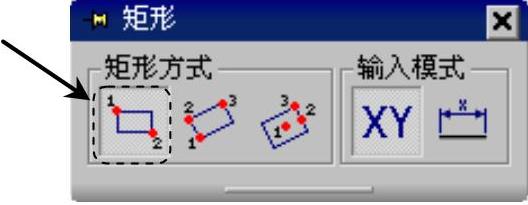

图3.6.12 “矩形”工具条

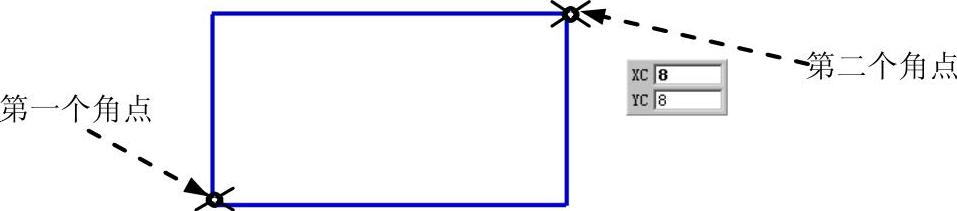

图3.6.13 两点方式
方法二：用三点——通过选取三个顶点来创建矩形，其一般操作步骤如下：
Step1.选择方法。单击“用3点”按钮
。
Step2.定义第一个顶点。在图形区某位置单击，放置矩形的第一个顶点。
Step3.定义第二个顶点。单击
按钮，在图形区另一位置单击，放置矩形的第二个顶点（第一个顶点和第二个顶点之间的距离即矩形的宽度），此时矩形呈“橡皮筋”样变化。
Step4.定义第三个顶点。单击
按钮，再次在图形区单击，放置矩形的第三个顶点（第二个顶点和第三个顶点之间的距离即矩形的高度）。
Step5.单击中键，结束矩形的创建，结果如图3.6.14所示。
方法三：从中心——通过选取中心点、一条边的中点和顶点来创建矩形，其一般操作步骤如下：
Step1.选择方法。单击“从中心”按钮
。
Step2.定义中心点。在图形区某位置单击，放置矩形的中心点。
Step3.定义第二个点。单击
按钮，在图形区另一位置单击，放置矩形的第二个点（一条边的中点），此时矩形呈“橡皮筋”样变化。
Step4.定义第三个点。单击
按钮，再次在图形区单击，放置矩形的第三个点。
Step5.单击中键，结束矩形的创建，结果如图3.6.15所示。

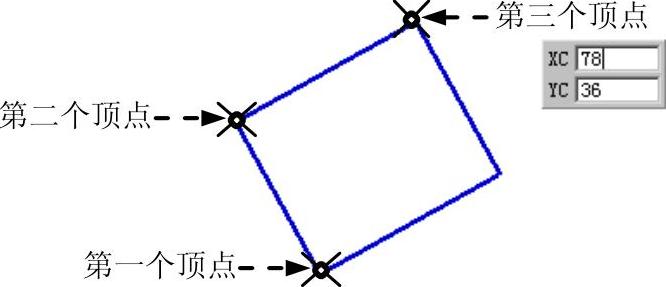

图3.6.14 三点方式

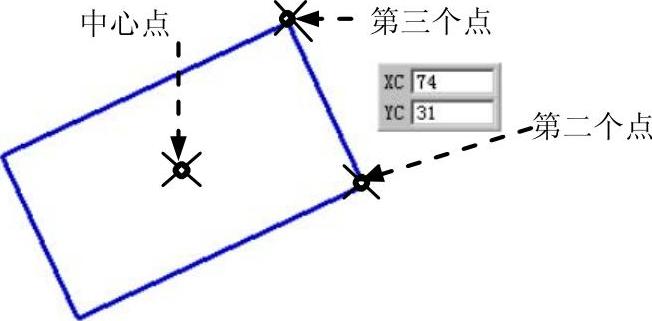

图3.6.15 从中心方式
