Task2.在圆柱体上执行轴对称比例类型操作

2025年09月21日
版权
Task2.在圆柱体上执行轴对称比例类型操作

Step1.选择类型。在“缩放体”对话框的978-7-111-31626-8-Chapter04-1203.jpg下拉列表中选择978-7-111-31626-8-Chapter04-1204.jpg选项。

Step2.定义“缩放体”对象。选取要执行缩放体操作的圆柱体，如图4.25.6所示。

Step3.定义矢量方向。选择978-7-111-31626-8-Chapter04-1205.jpg下拉列表中的“两点”按钮978-7-111-31626-8-Chapter04-1206.jpg，选取“两点”为矢量方向；然后选取圆柱底面圆心和顶面圆心，如图4.25.7所示。

Step4.定义参考点。单击978-7-111-31626-8-Chapter04-1207.jpg按钮，然后选取圆柱体底面圆心作为参考点，如图4.25.8所示。

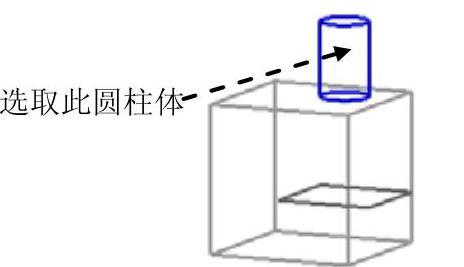

图4.25.6 选择圆柱体

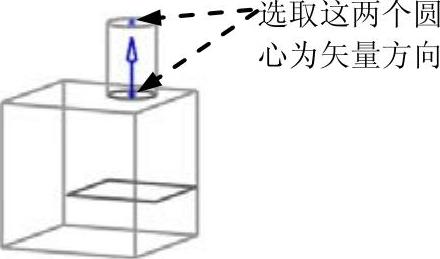

图4.25.7 选择判断矢量

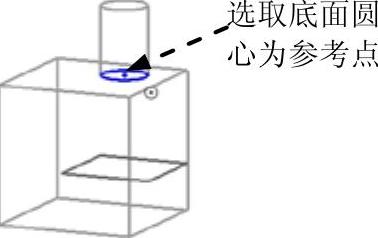

图4.25.8 选择参考点

Step5.输入参数。在对话框的978-7-111-31626-8-Chapter04-1211.jpg文本框中输入比例因子值1.5，其余参数采用系统默认设置，单击978-7-111-31626-8-Chapter04-1212.jpg按钮，完成轴对称比例操作。
