4.7  倒斜角

4.7 倒斜角

构建特征不能单独生成，而只能在其他特征上生成，孔特征、倒角特征和圆角特征等都是典型的构建特征。使用“倒斜角”命令可以在两个面之间创建用户需要的倒角。下面以图4.7.1所示的范例来说明创建倒斜角的一般过程。

Step1.打开文件D：\ug7.1\work\ch04\ch04.07\chamber.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图4.7.2所示的“倒斜角”对话框。

Step3.选择倒斜角方式。在下拉列表中选择选项，如图4.7.2所示。

Step4.选取图4.7.3所示的边线为倒角的参照边。

Step5.定义倒角参数。在弹出的动态输入框中，输入偏置值2.0（可拖动屏幕上的拖拽手柄至用户需要的偏置值），如图4.7.4所示。

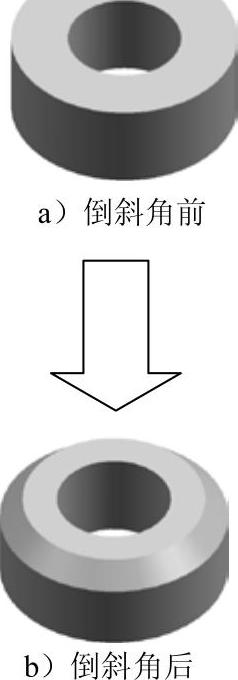

图4.7.1 创建倒斜角

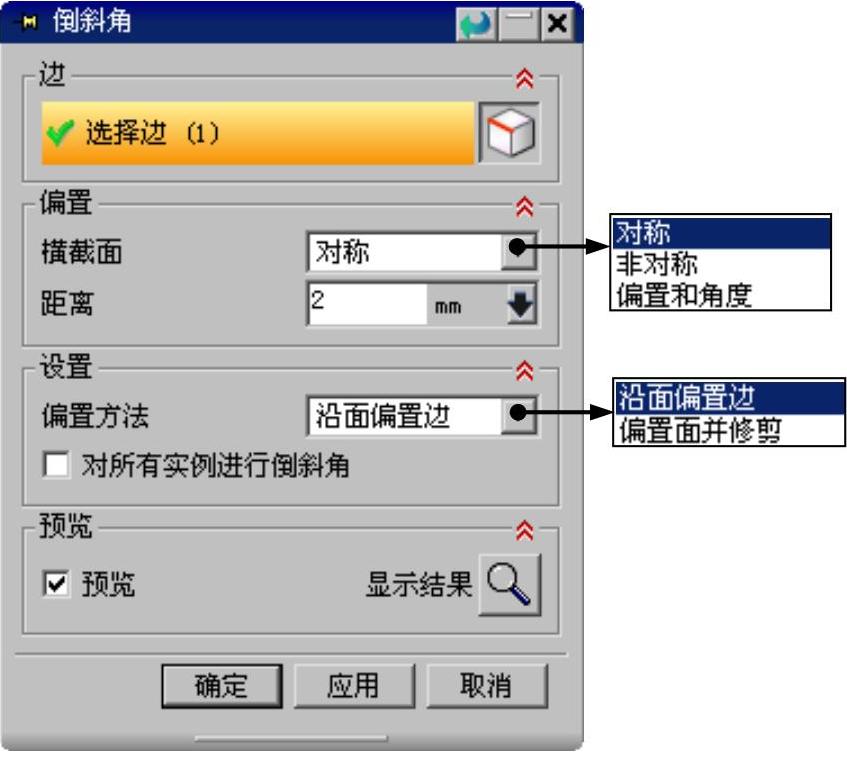

图4.7.2 “倒斜角”对话框

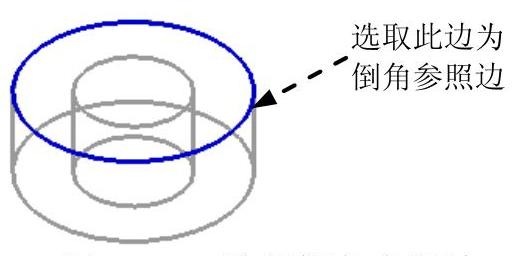

图4.7.3 选择倒角参照边

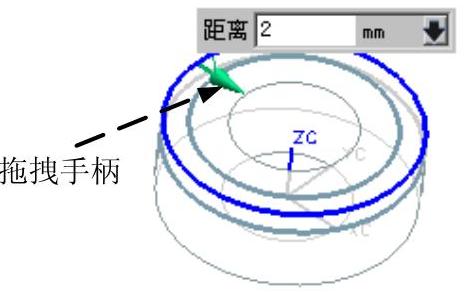

图4.7.4 拖拽手柄

Step6.单击按钮，完成偏置倒角的创建。

图4.7.2所示的“倒斜角”对话框中有关选项的说明如下：

● ：单击该按钮，建立一简单倒角，沿两个表面的偏置值是相同的。

● ：单击该按钮，建立一简单倒角，沿两个表面有不同的偏置量。对于不对称偏置，可利用按钮反转倒角偏置顺序从边缘一侧到另一侧。

● ：单击该按钮，建立一简单倒角，它的偏置量是由一个偏置值和一个角度决定的。它的偏置方式有三种：

☑ ：一般首选此选项。

☑ ：如果被倒角的面很复杂，此选项可延伸用于修剪原始曲面的每个偏置曲面。

● 复选项：当正被倒角的特征是一引用阵列集的一部分时，应选中该复选项。
