3.U形槽

在“键槽”对话框中选择978-7-111-31626-8-Chapter04-1127.jpg单选项，在选择放置面和指定水平参考后，系统弹出图4.22.7所示的“U形槽”对话框，输入图4.22.7所示的参数，确定定位尺寸。创建的U形键槽如图4.22.8所示。

说明：水平参考方向即U形键槽的长度方向。

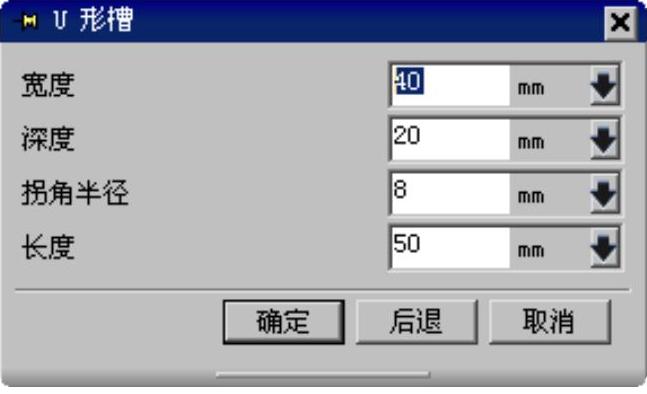

图4.22.7 “U形键槽”对话框

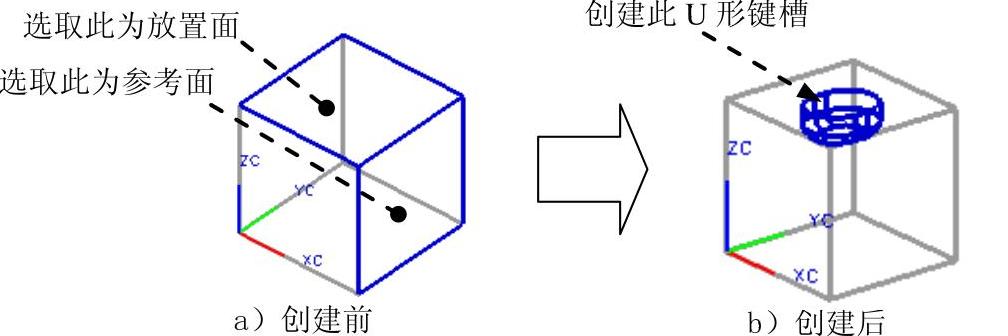

图4.22.8 创建U形键槽

图4.22.7所示的“U形槽”对话框中各选项的说明如下：

● 978-7-111-31626-8-Chapter04-1130.jpg文本框：用于设置U形键槽的宽度。

● 978-7-111-31626-8-Chapter04-1131.jpg文本框：用于设置U形键槽的深度。

● 978-7-111-31626-8-Chapter04-1132.jpg文本框：用于设置U形键槽的拐角半径。

● 978-7-111-31626-8-Chapter04-1133.jpg文本框：用于设置U形键槽的长度。
