Task2.创建视图

Task2.创建视图

Step1.设置视图显示。选择下拉菜单命令（或单击“制图首选项”工具条中的按钮），系统弹出“视图首选项”对话框，选择选项卡设置隐藏线为不可见，单击按钮。

Step2.添加基本视图。

（1）添加主视图。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“基本视图”对话框。在“基本视图”对话框区域的下拉列表中选择选项，在区域的下拉列表中选择选项，在图形区的合适位置单击以放置主视图。

（2）添加俯视图。选择合适的位置单击以放置主视图，单击中键完成。

（3）添加正等测视图。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“基本视图”对话框。在“基本视图”对话框区域的下拉列表中选择选项，并选择比例为，在图形区合适位置单击以放置正等测视图，单击中键完成。

Step3.调整正等测视图比例。在图8.6.5所示的视图边界处双击，系统弹出“视图样式”对话框，选择选项卡，在文本框中输入0.4，单击按钮，结果如图8.6.6所示。

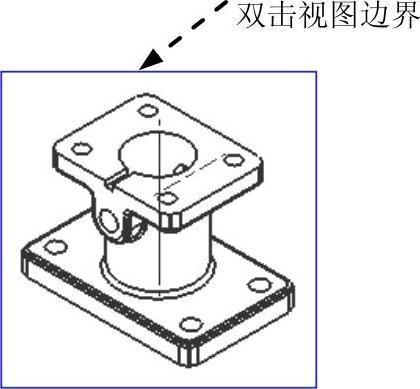

图8.6.5 双击视图边界

图8.6.6 创建完成的基本视图

Step4.添加全剖左视图。

（1）选择命令。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“剖视图”工具条。

（2）选择前视图作为创建全剖视图的父视图，如图8.6.7所示。

（3）选择剖切位置。确认“捕捉方式”工具条中的按钮被按下，选取图8.6.8所示的圆弧。

（4）放置剖视图。在图8.6.9所示的位置单击放置剖视图，在“剖视图”工具条右上角单击按钮，完成全剖视图的创建。

Step5.添加局部放大图。

（1）选择命令。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“局部放大图”对话框。

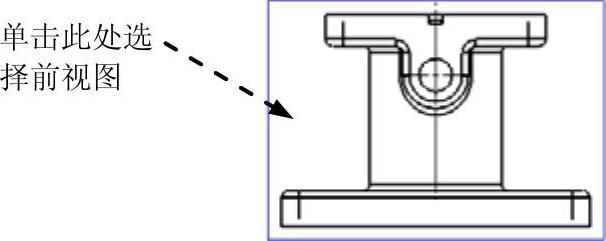

图8.6.7 选择父视图

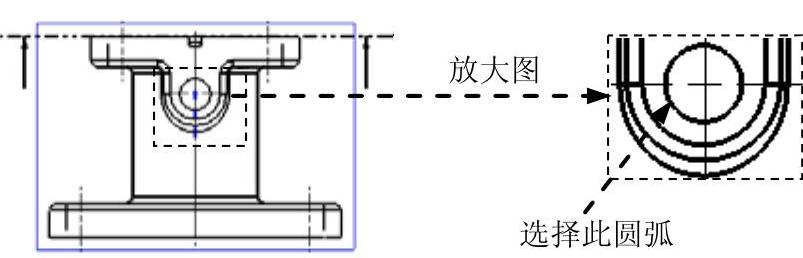

图8.6.8 选取剖切位置

（2）选择边界类型。选择“局部放大图”对话框的下拉列表中选择选项。

（3）绘制放大图区域的轮廓线。绘制图8.6.10所示的放大视图的区域，绘制完成后，在图形区选择合适的位置单击放置放大图，在对话框中单击按钮。

（4）设置视图样式。双击放大图的边框，系统弹出“视图样式”对话框。在选项卡的文本框中输入比例值2.0，单击选项卡，取消选中复选框，单击按钮。

（5）设置视图符号。双击放大图的标签（B），系统弹出“视图标签样式”对话框，该对话框中的参数设置如图8.6.12所示，结果如图8.6.11所示。

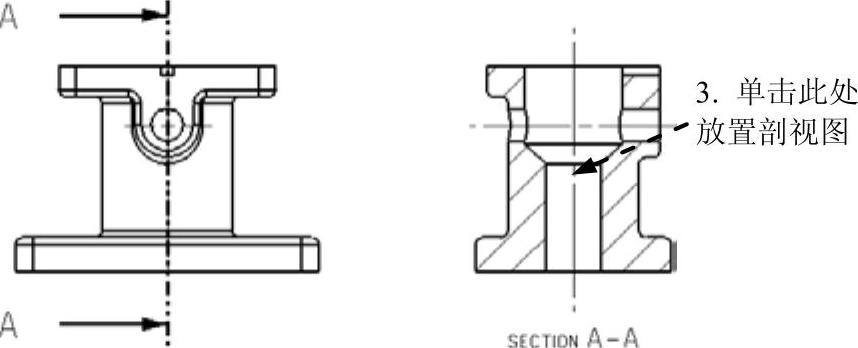

图8.6.9 放置剖面视图

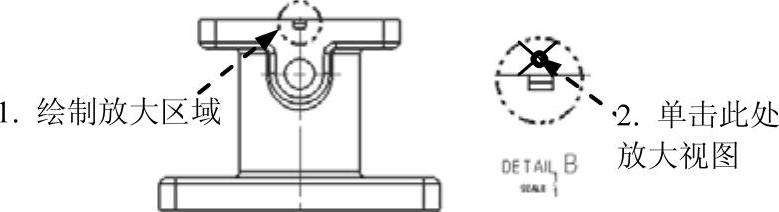

图8.6.10 局部放大视图的放置步骤

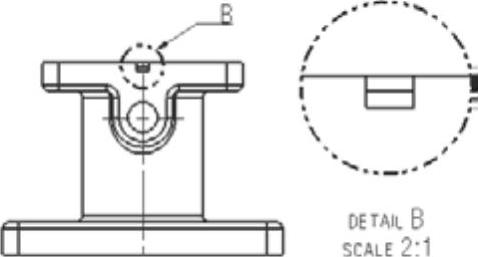

图8.6.11 创建局部放大图

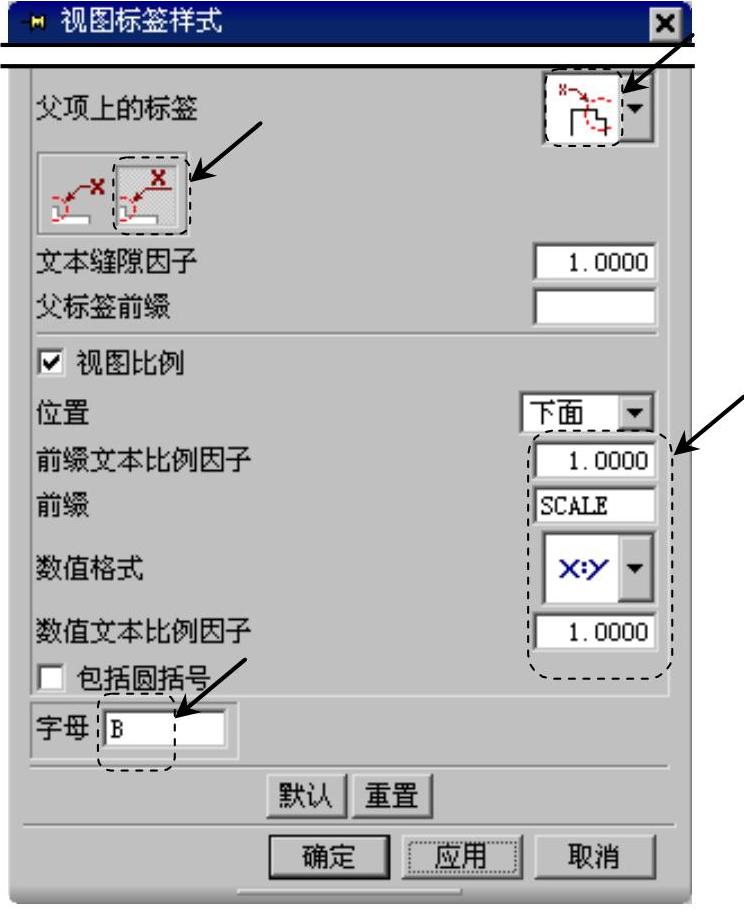

图8.6.12 “视图标签样式”对话框

Step6.添加半剖正等测视图。

（1）选择命令。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“半剖视图”工具条，选择俯视图作为创建半剖视图的父视图。

（2）选择剖切位置。单击“捕捉方式”工具条中的按钮，依次选取图8.6.13所示的两条边线。

（3）在“半剖视图”工具条的“方位”下拉列表中选择选项，然后选择正等测视图，在“半剖视图”工具条右上角单击按钮，如图8.6.14所示。

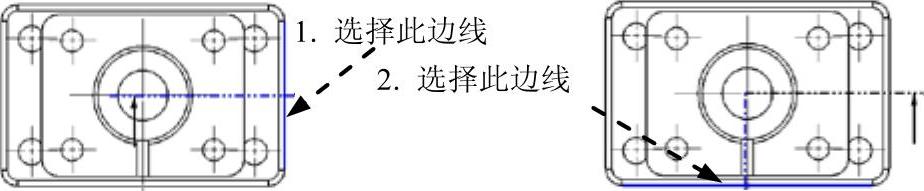

图8.6.13 选取剖切位置

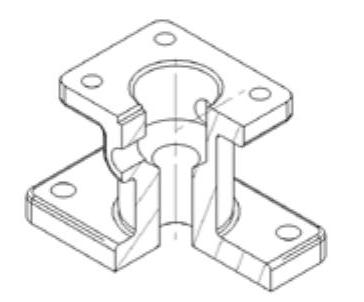

图8.6.14 正等测半剖视图
