5.10.1 封闭曲面的实体化

封闭曲面的实体化就是将一组封闭的曲面转化为实体特征。图5.10.1所示的封闭曲面实体化的操作过程如下:

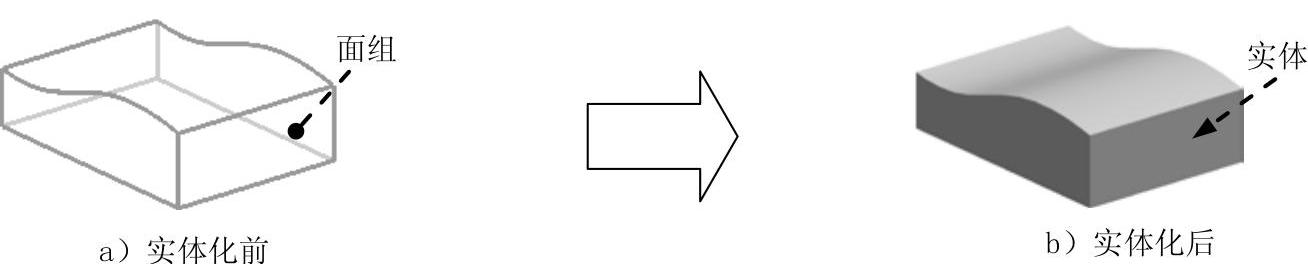

图5.10.1 封闭曲面的实体化

Step1.打开文件D:\ug7.1\work\ch05\ch05.10\surface_solid.prt。

Step2.选择下拉菜单978-7-111-31626-8-Chapter05-602.jpg978-7-111-31626-8-Chapter05-603.jpg978-7-111-31626-8-Chapter05-604.jpg978-7-111-31626-8-Chapter05-605.jpg978-7-111-31626-8-Chapter05-606.jpg命令,系统弹出图5.10.2所示的“查看截面”对话框。

Step3.在“剖切定义”对话框的978-7-111-31626-8-Chapter05-607.jpg区域下拉列表中选择978-7-111-31626-8-Chapter05-608.jpg选项,然后单击978-7-111-31626-8-Chapter05-609.jpg区域的“设置平面至X”按钮978-7-111-31626-8-Chapter05-610.jpg,此时可看到在图形区中显示的特征为片体,如图5.10.3所示,单击978-7-111-31626-8-Chapter05-611.jpg按钮。

Step4.选择下拉菜单978-7-111-31626-8-Chapter05-612.jpg978-7-111-31626-8-Chapter05-613.jpg978-7-111-31626-8-Chapter05-614.jpg978-7-111-31626-8-Chapter05-615.jpg978-7-111-31626-8-Chapter05-616.jpg命令,系统弹出“缝合”对话框。

Step5.在“缝合”对话框中均采用默认设置,在图形区依次选取片体1和曲面1(图5.10.4)为目标片体和工具片体,单击“缝合”对话框中的978-7-111-31626-8-Chapter05-617.jpg按钮,完成实体化操作。

Step6.选择下拉菜单978-7-111-31626-8-Chapter05-618.jpg978-7-111-31626-8-Chapter05-619.jpg978-7-111-31626-8-Chapter05-620.jpg978-7-111-31626-8-Chapter05-621.jpg978-7-111-31626-8-Chapter05-622.jpg命令,系统弹出“查看截面”对话框。

Step7.在“剖切定义”对话框的978-7-111-31626-8-Chapter05-623.jpg区域下拉列表中选择978-7-111-31626-8-Chapter05-624.jpg选项,然后单击978-7-111-31626-8-Chapter05-625.jpg区域的“设置平面至X”按钮978-7-111-31626-8-Chapter05-626.jpg,此时可看到在图形区中显示的特征为实体,如图5.10.5所示,单击978-7-111-31626-8-Chapter05-627.jpg按钮。

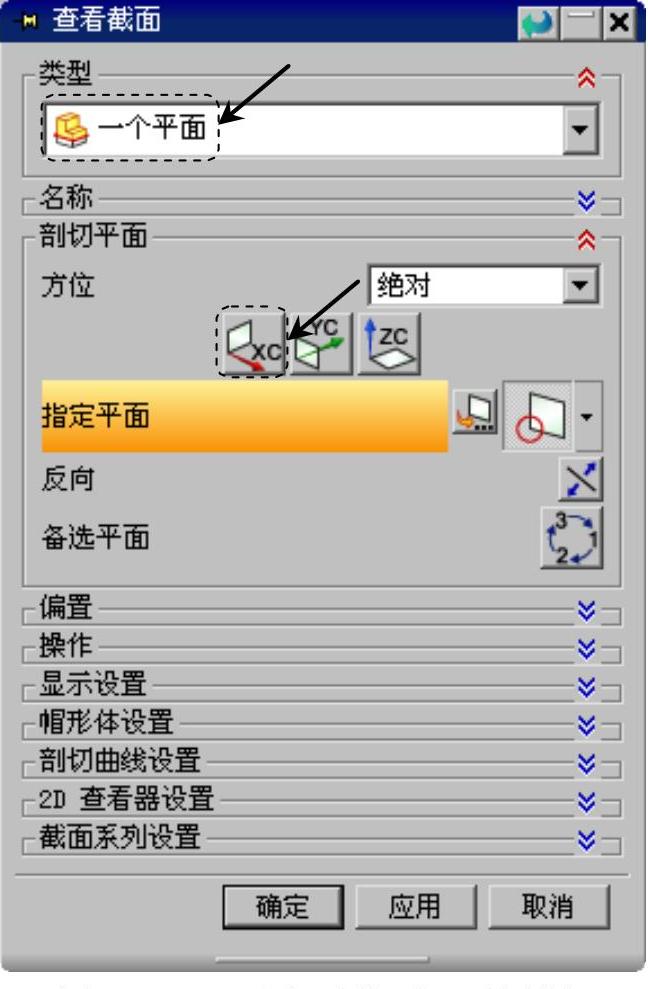

图5.10.2 “查看截面”对话框

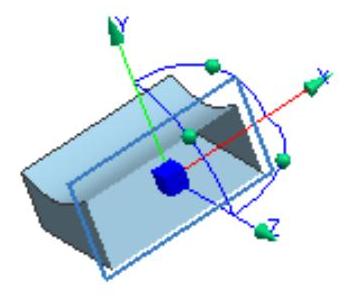

图5.10.3 截面视图


图5.10.4 选取特征

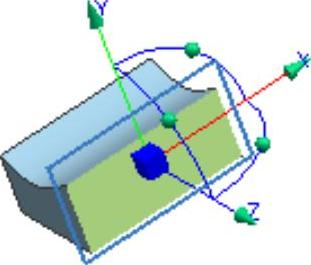

图5.10.5 截面视图

说明:在UG NX 7.0中,通过缝合封闭曲面会自然生成一个实体。
