3.9.2  显示/移除约束

3.9.2 显示/移除约束

“显示/移除约束”主要是用来查看现有的几何约束，设置查看的范围、查看类型和列表方式以及移除不需要的几何约束。

单击“草图工具”工具条中的按钮，使所有存在的约束都显示在图形区中，然后单击“草图工具”工具条中的按钮，系统弹出图3.9.1所示的“显示/移除约束”对话框。

图3.9.1所示的“显示/移除约束”对话框中各选项用法的说明如下：

● 选项组：控制在显示约束列表窗口中要列出的约束。它包含了3个单选项。

☑ 单选项第一个）：允许每次仅选择一个对象。选择其他对象将自动取消选择以前选定的对象。该列表窗口显示了与选定对象相关的约束。这是默认设置

☑ 单选项（第二个）：可选择多个对象，选择其他对象不会取消选择以前选定的对象，它允许用户选取多个草图对象，在约束列表框中显示它们所包含的几何约束。

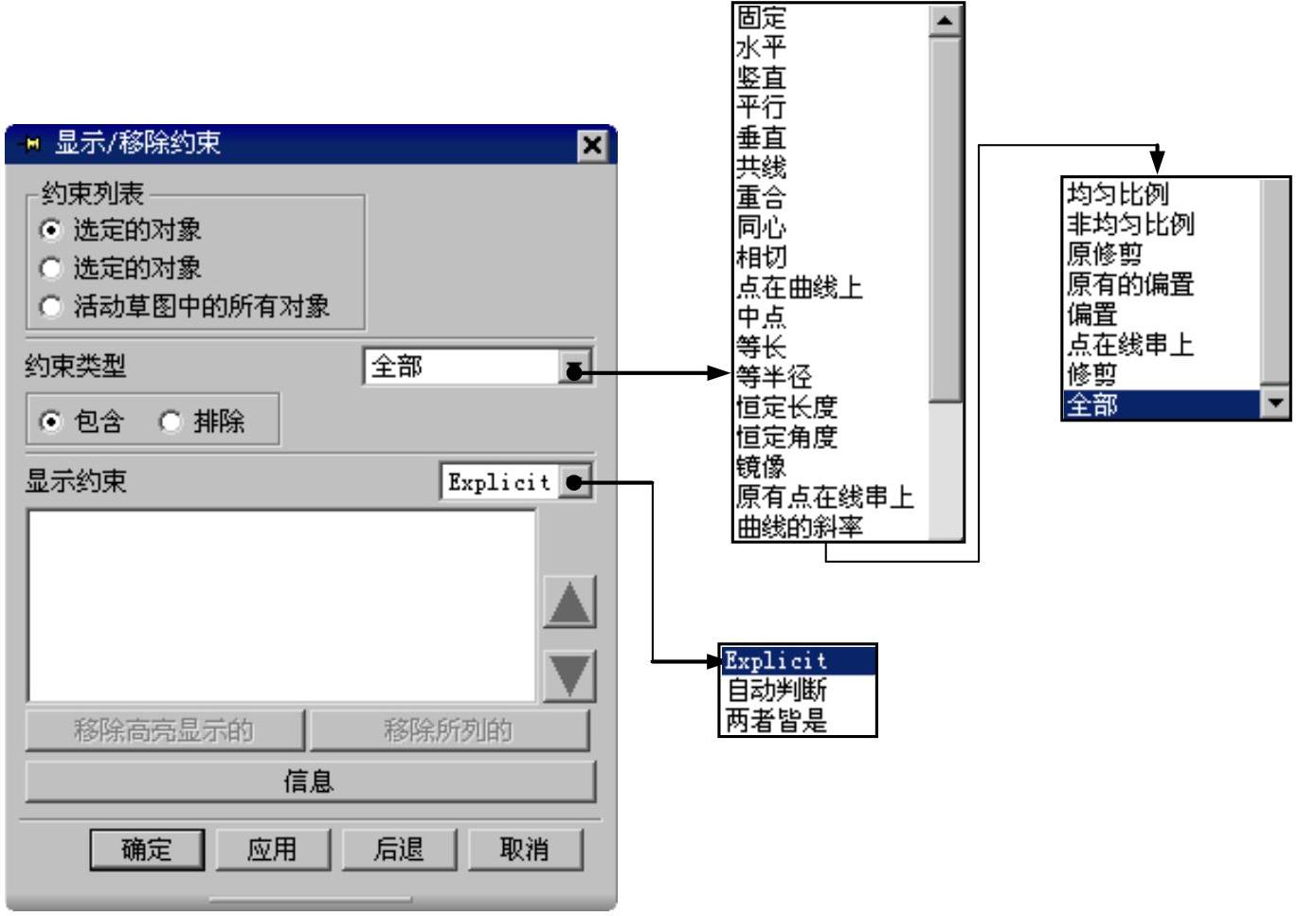

图3.9.1 “显示/移除约束”对话框

☑ 单选项（第三个）：在约束列表框中列出当前草图对象中所有的约束。

● 下拉列表：过滤在下拉列表中显示的约束类型。当选择此下拉列表时，系统会列出可选的约束类型（图3.9.1），用户从中选择要显示的约束类型名称即可。在它的和两个单选项中只能选一个，通常都选择单选项。

● 下拉列表：控制显示约束列表窗口中显示指定类型的约束，还是显示指定类型以外的所有其他约束。该下拉列表中用于显示当前选定的草图几何对象的几何约束。当在该列表框中选择某约束时，约束对应的草图对象在图形区中会高亮显示，并显示出草图对象的名称。列表框右边的上下箭头是用来按顺序选择约束的。下拉列表包含了三种选项。

☑ ：显示所有由用户显式或非显式创建的约束，包括所有非自动判断的重合约束，但不包括所有系统在曲线创建期间自动判断的重合约束。

☑ ：显示所有自动判断的重合约束，它们是在曲线创建期间由系统自动创建的。

☑ ：包括和两种类型的约束。

● 按钮：用于移除一个或多个约束，方法是在约束列表窗口中选择需要移除的约束，然后单击此按钮。

● 按钮：用于移除显示在约束列表窗口中所有的约束。

● 按钮：在“信息”窗口中显示有关活动的草图的所有几何约束信息。如果要保存或打印出约束信息，该选项很有用。
