5.3.2  创建拉伸和回转曲面

5.3.2 创建拉伸和回转曲面

拉伸曲面和回转曲面的创建方法与相应的实体特征基本相同。下面对这两种方法进行简单介绍。

1.创建拉伸曲面

拉伸曲面是将截面草图沿着草图平面的垂直方向拉伸而成的曲面。下面介绍创建图5.3.2所示的拉伸曲面特征的过程。

Step1.打开文件D:\ug7.1\work\ch05\ch05.03\extrude_surf.prt。

Step2.选择下拉菜单978-7-111-31626-8-Chapter05-217.jpg978-7-111-31626-8-Chapter05-218.jpg978-7-111-31626-8-Chapter05-219.jpg978-7-111-31626-8-Chapter05-220.jpg978-7-111-31626-8-Chapter05-221.jpg命令,系统弹出“拉伸”对话框,如图5.3.3所示。

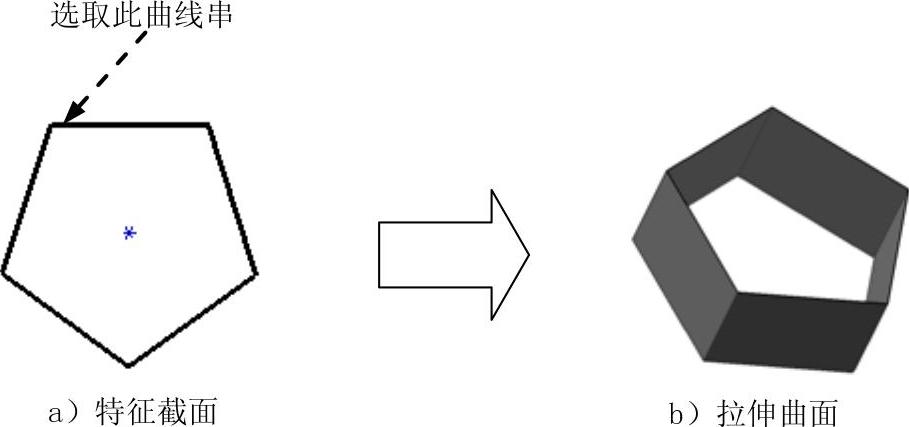

图5.3.2 拉伸曲面

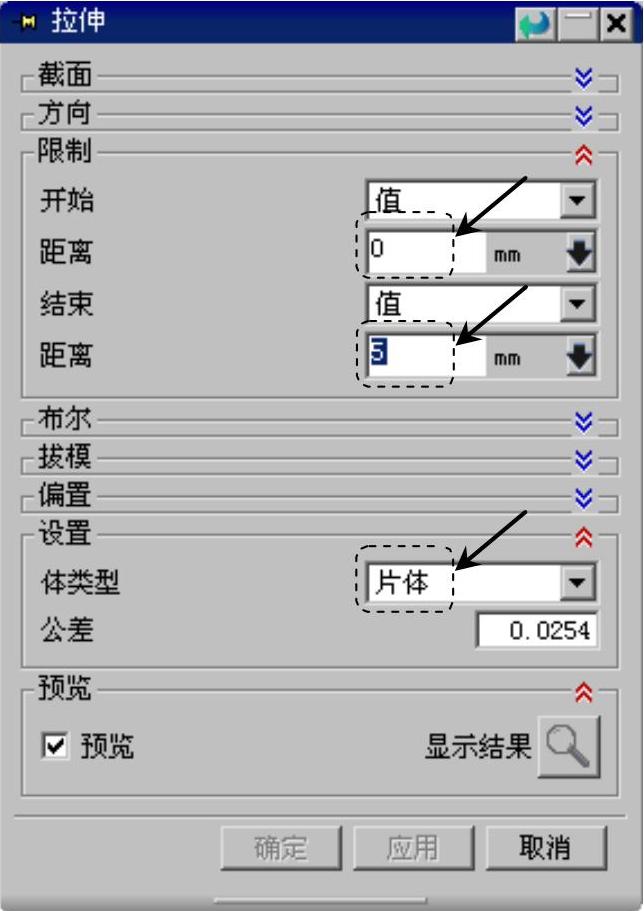

图5.3.3 “拉伸”对话框

Step3.定义拉伸截面。在图形区选取图5.3.2a所示的曲线串为特征截面。

Step4.确定拉伸起始值和结束值。在978-7-111-31626-8-Chapter05-224.jpg区域的978-7-111-31626-8-Chapter05-225.jpg下拉列表中选择978-7-111-31626-8-Chapter05-226.jpg选项,在978-7-111-31626-8-Chapter05-227.jpg文本框中输入0.0,在978-7-111-31626-8-Chapter05-228.jpg下拉列表中选择978-7-111-31626-8-Chapter05-229.jpg选项,在978-7-111-31626-8-Chapter05-230.jpg文本框中输入5.0并按Enter键。

Step5.定义拉伸特征的体类型。在978-7-111-31626-8-Chapter05-231.jpg区域的978-7-111-31626-8-Chapter05-232.jpg下拉列表中选择978-7-111-31626-8-Chapter05-233.jpg选项,其他采用默认设置。

Step6.单击“拉伸”对话框中的978-7-111-31626-8-Chapter05-234.jpg按钮(或者单击中键),完成拉伸曲面的创建。

2.创建回转曲面

回转曲面是将截面草图绕着一条中心轴线旋转而形成的曲面。下面介绍创建图5.3.4所示的回转曲面特征的过程。

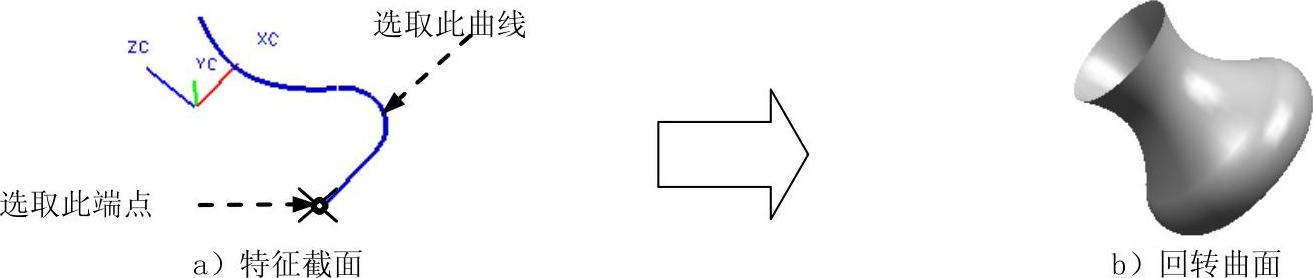

图5.3.4 回转曲面

Step1.打开文件D:\ug7.1\work\ch05\ch05.03\rotate_surf.prt。

Step2.选择978-7-111-31626-8-Chapter05-236.jpg978-7-111-31626-8-Chapter05-237.jpg978-7-111-31626-8-Chapter05-238.jpg978-7-111-31626-8-Chapter05-239.jpg978-7-111-31626-8-Chapter05-240.jpg命令,系统弹出“回转”对话框。

Step3.定义回转截面。在图形区选取图5.3.4a所示的曲线为回转截面,单击中键确认。

Step4.定义回转轴。选择978-7-111-31626-8-Chapter05-241.jpg作为回转轴的矢量方向,然后选取图5.3.4a所示的端点定义回转轴。

Step5.定义拉伸特征的体类型。在978-7-111-31626-8-Chapter05-242.jpg区域的978-7-111-31626-8-Chapter05-243.jpg下拉列表中选择978-7-111-31626-8-Chapter05-244.jpg选项,其他采用默认设置。

Step6.单击对话框中的978-7-111-31626-8-Chapter05-245.jpg按钮(或者单击中键),完成回转曲面的创建。
