6.8.2  爆炸图的建立和删除

6.8.2 爆炸图的建立和删除

Step1.打开文件D：\ug7.1\work\ch06\ch06.08\02\explosion.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图6.8.2所示的“创建爆炸图”对话框（一）。

Step3.创建爆炸图。在文本框处可以输入爆炸图名称，接受系统默认的名称Explosion1，然后单击按钮，完成爆炸图的创建。

创建爆炸图后，视图切换到刚刚建立的爆炸图，“爆炸图”工具条中的以下项目被激活：“编辑爆炸视图”按钮、“自动爆炸组件”按钮、“取消爆炸组件”按钮和“工作视图爆炸”下拉列表。

关于创建爆炸图的说明：

● 如果用户在一个已存在的爆炸视图下创建新的爆炸视图，系统会弹出图6.8.3所示的“创建爆炸图”对话框（二），提示用户是否将已存在的爆炸图复制到新建的爆炸图，单击按钮后，新建立的爆炸图和原爆炸图完全一样；如果希望建立新的爆炸图，可以切换到无爆炸视图，然后进行创建即可。

● 可以按照上面方法建立多个爆炸图。

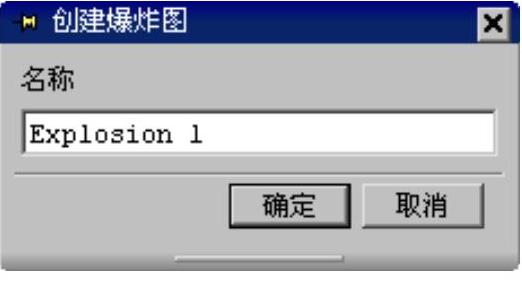

图6.8.2 “创建爆炸图”对话框（一）

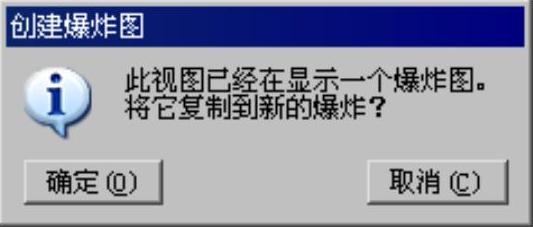

图6.8.3 “创建爆炸图”对话框（二）

● 要删除爆炸图，可以选择下拉菜单命令，系统会弹出图6.8.4所示的“爆炸图”对话框。选择要删除的爆炸图，单击按钮即可。如果所要删除的爆炸图正在当前视图中显示，系统会弹出图6.8.5所示的“删除爆炸图”对话框，提示爆炸图不能删除。

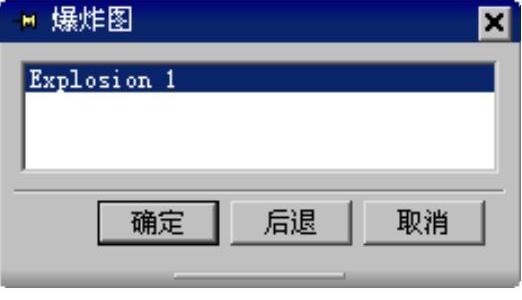

图6.8.4 “爆炸图”对话框

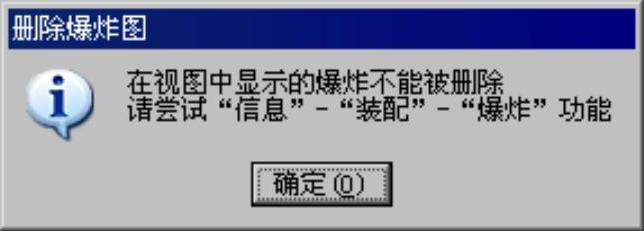

图6.8.5 “删除爆炸图”对话框
