8.4.6  阶梯剖视图

8.4.6 阶梯剖视图

下面创建图8.4.15所示的阶梯视图，操作过程如下：

Step1.打开文件D：\ug7.1\work\ch08\ch08.04\stepped-section_cut.prt。

Step2.选择命令。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“轴测图中的全剖/阶梯剖”对话框，如图8.4.16所示。

Step3.在系统的提示下，选择图形区中的视图作为阶梯剖的父视图。

Step4.定义剖切线。

（1）定义箭头方向矢量。在系统的提示下，在对话框的“剖视图方向”下拉列表中选择选项，单击对话框中的按钮。

（2）定义剖切方向矢量。在系统的提示下，在对话框的“剖视图方向”下拉列表中选择选项，单击对话框中的按钮，系统弹出“剖切线创建”对话框。

（3）定义剖切位置。在系统的提示下，选中“剖切线创建”对话框中的单选项，然后在后的下拉列表中选择选项，依次选择图8.4.17所示的四个圆，单击“剖切线创建”对话框中的按钮。

Step5.放置阶梯剖视图。选择合适的位置并单击以放置阶梯剖视图。

Step6.单击“轴测图中的全剖/阶梯剖”对话框中的按钮，完成阶梯剖视图的创建。

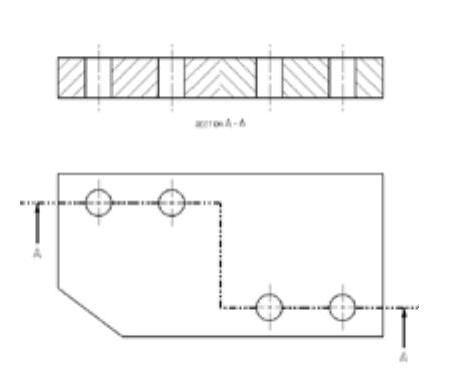

图8.4.15 阶梯剖视图

图8.4.16 “轴测图中的全剖/阶梯剖”对话框

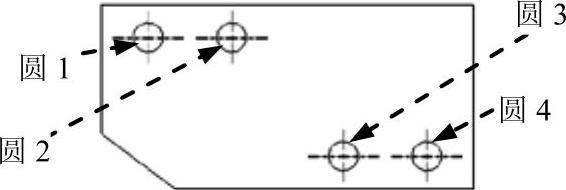

图8.4.17 选取的四个圆
