5.3.3  创建扫掠曲面

5.3.3 创建扫掠曲面

扫掠曲面就是用规定的方式沿一条空间路径（引导线串）移动一条曲线轮廓线（截面线串）而生成的轨迹，如图5.3.5所示。

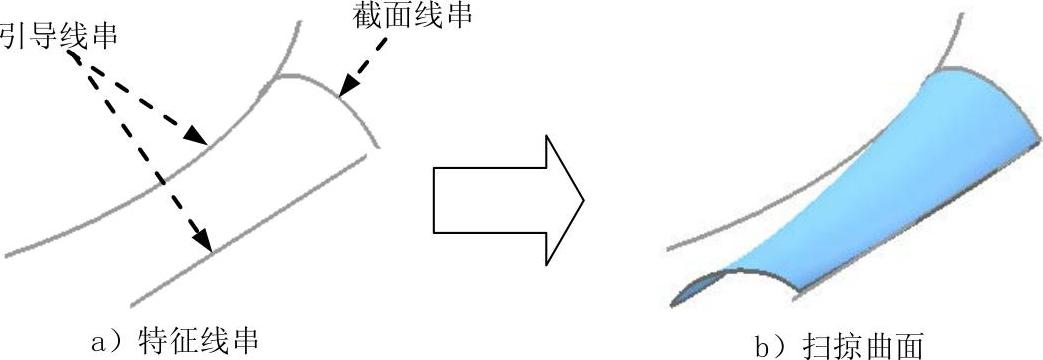

图5.3.5 扫掠曲面

截面线串可以由单个或多个对象组成，每个对象可以是曲线、边缘或实体面，每组截面线串内的对象的数量可以不同。截面线串的数量可以是1～150的任意数值。

引导线串在扫掠过程中控制着扫掠体的方向和比例。在创建扫掠体时，必须提供一条、两条或三条引导线串。提供一条引导线串不能完全控制截面大小和方向变化的趋势，需要进一步指定截面变化的方法；提供两条引导线串时，可以确定截面线沿引导线串扫掠的方向趋势，但是尺寸可以改变，还需要设置截面比例变化；提供三条引导线串时，完全确定了截面线被扫掠时的方位和尺寸变化，无需另外指定方向和比例就可以直接生成曲面。

下面介绍创建图5.3.6所示的扫掠曲面特征的过程。

Step1.打开文件D：\ug7.1\work\ch05\ch05.03\swept.prt。

Step2.选择下拉菜单命令（或在“曲面”工具栏中单击“扫掠”按钮），系统会弹出“扫掠”对话框。

Step3.定义截面线串。在图形区选取图5.3.6a所示的截面线串1，单击中键确认；因为本例中只有一条截面线串，再次单击中键选取引导线串。

Step4.定义引导线串。在图形区选取图5.3.6b所示的引导线串1，单击中键确认；选取图5.3.6c所示的引导线串2，单击中键确认；对话框中的其他设置保持系统默认。

Step5.单击“扫掠”对话框中的按钮，完成扫掠特征的创建。

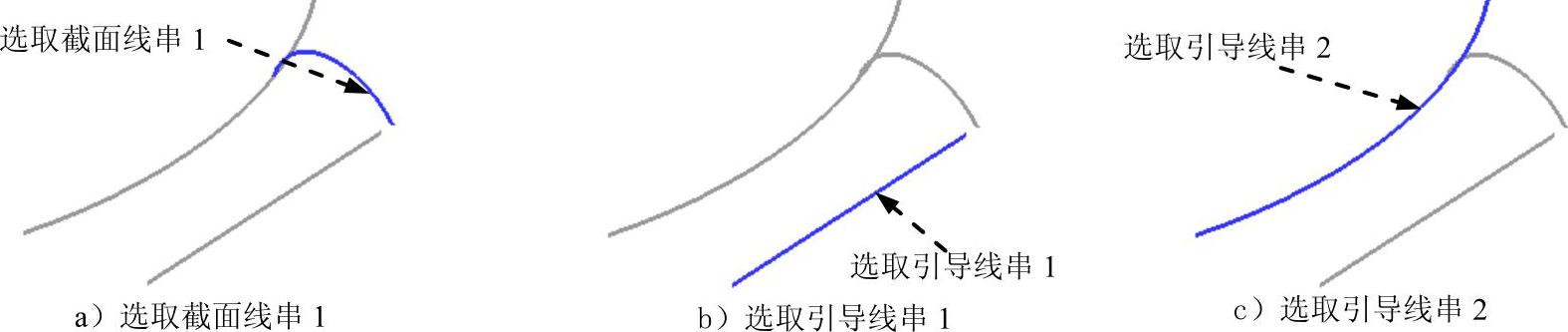

图5.3.6 选取线串
