编辑对象的显示就是修改对象的层、颜色、线型和宽度等。下面以图4.10.6所示的模型为例，说明编辑对象显示的一般过程。

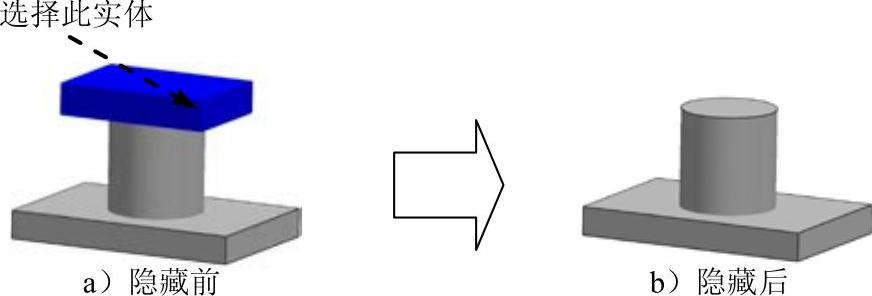

图4.10.5 隐藏对象

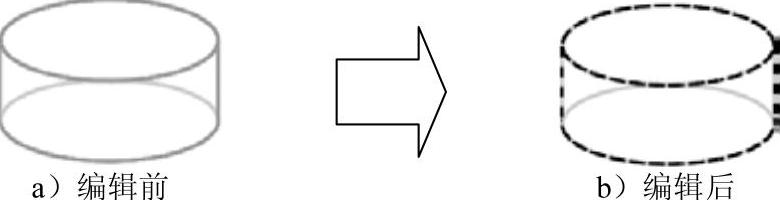

图4.10.6 编辑对象显示

Step1.打开文件D：\ug7.1\work\ch04\ch04.10\display.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“类选择”对话框。

Step3.定义需编辑的对象。选择图4.10.6a所示的圆柱体，单击按钮。

Step4.修改对象显示属性。系统弹出“编辑对象显示”对话框，在该对话框中的区域选择黑色，单击按钮，在下拉列表框中选择虚线，在下拉列表框中选择粗线宽度，如图4.10.7所示。

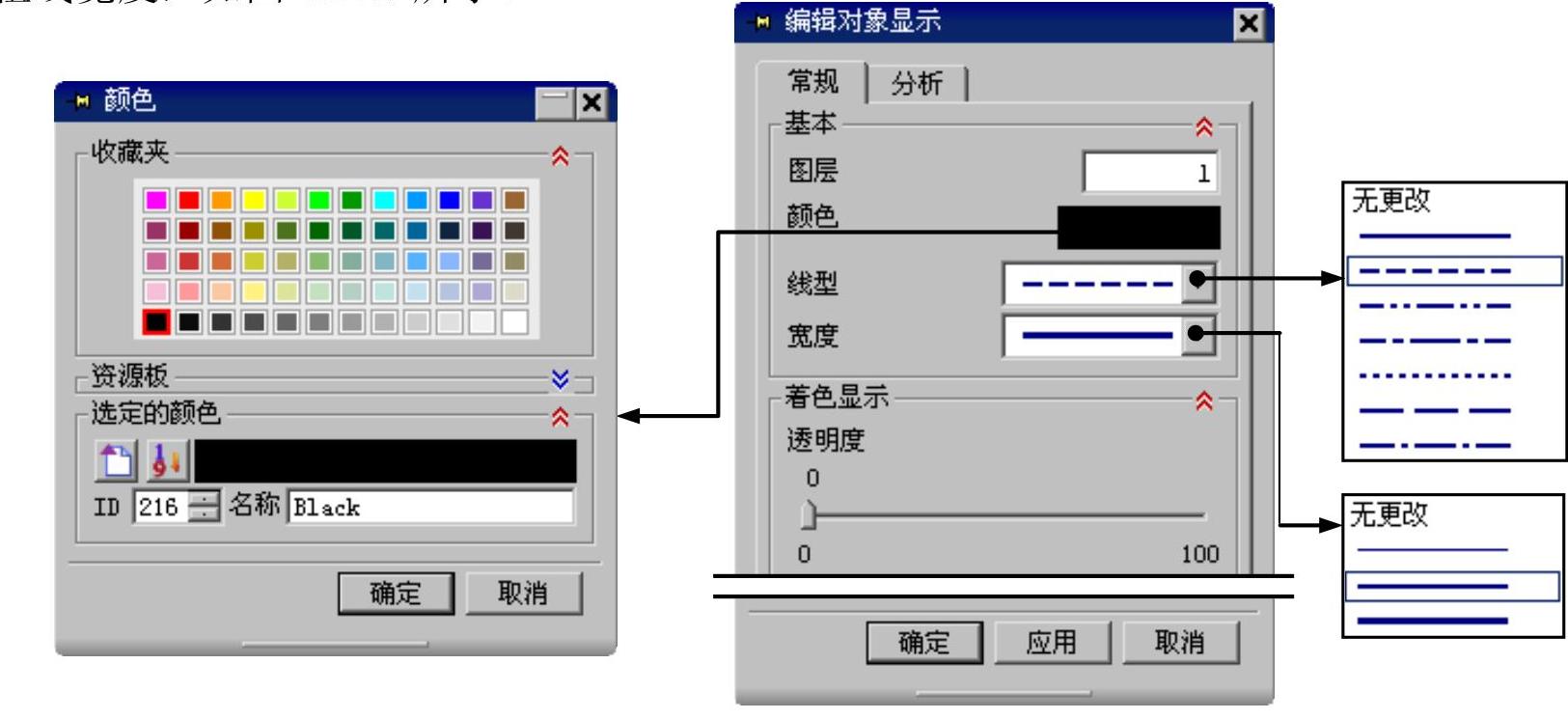

图4.10.7 “编辑对象显示”对话框

Step5.单击按钮，完成对象显示的编辑。
