Task2.添加螺纹特征（详细螺纹）

Task2.添加螺纹特征（详细螺纹）

Step1.选择命令。选择下拉菜单命令（或在“特征操作”工具条中单击按钮），系统弹出图4.14.2所示的“螺纹”对话框（一）。

Step2.选取螺纹的类型。在“螺纹”对话框（一）中选中单选项，系统弹出图4.14.3所示的“螺纹”对话框（二）。

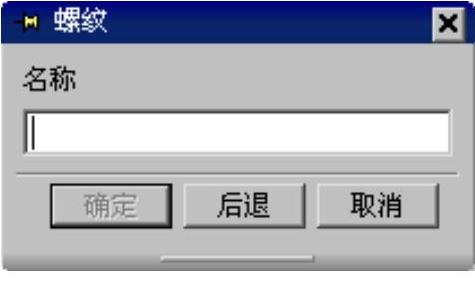

图4.14.2 “螺纹”对话框（一）

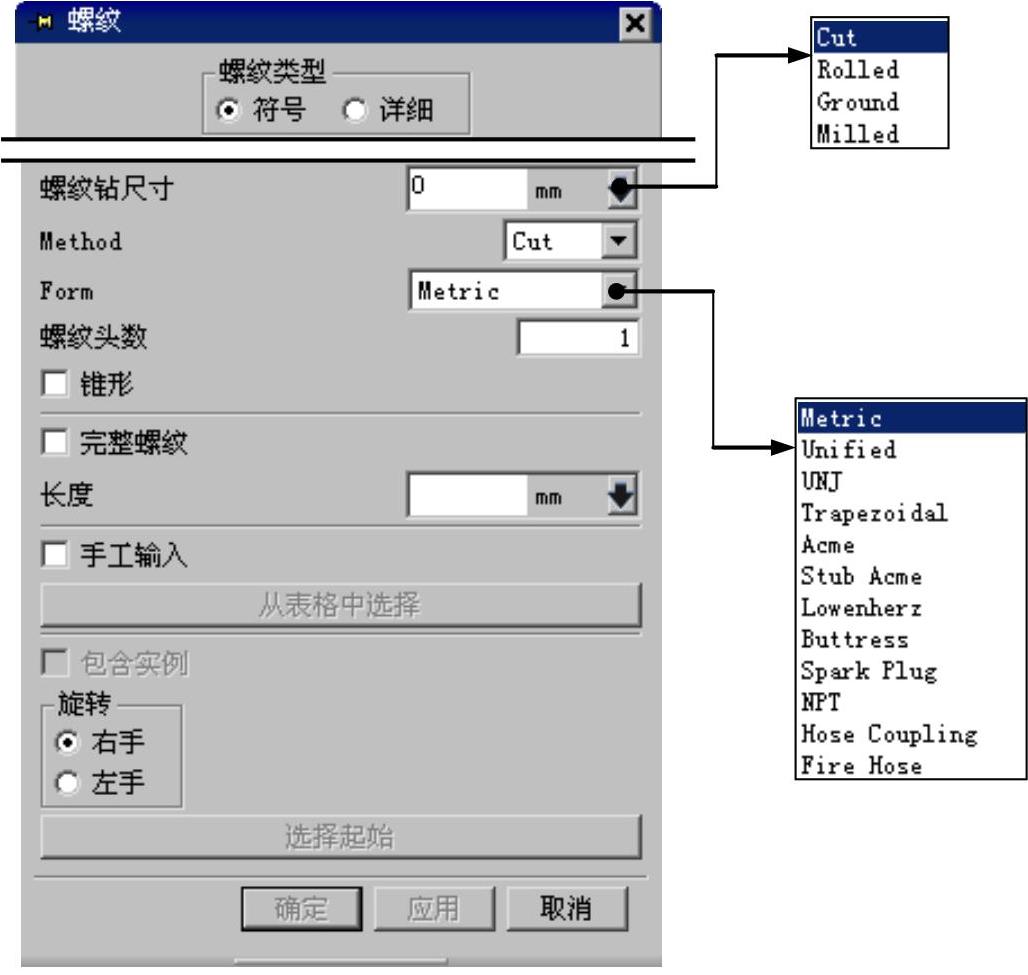

图4.14.3 “螺纹”对话框（二）

Step3.定义螺纹的放置。

（1）定义螺纹的放置面。选取图4.14.4所示的柱面为放置面，此时系统自动生成螺纹的方向矢量，并弹出图4.14.5所示的“螺纹”对话框（三）。

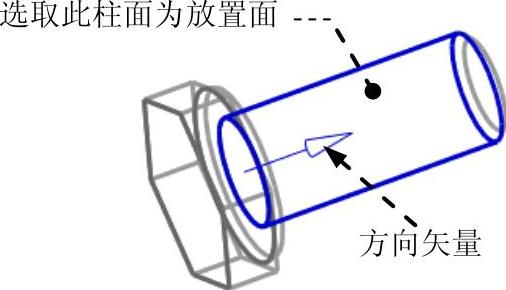

图4.14.4 选取放置面

图4.14.5 “螺纹”对话框（三）

（2）定义螺纹起始面。选取图4.14.6所示的平面为螺纹的起始面，系统弹出图4.14.7所示的“螺纹”对话框（四）。

Step4.定义螺纹开始条件。在“螺纹”对话框（四）中的下拉列表中选择选项，并使用按钮，使螺纹轴线方向如图4.14.6所示，单击按钮。系统返回“螺纹”对话框（二）。

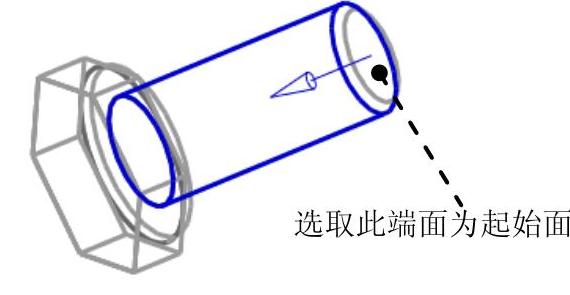

图4.14.6 选取起始面

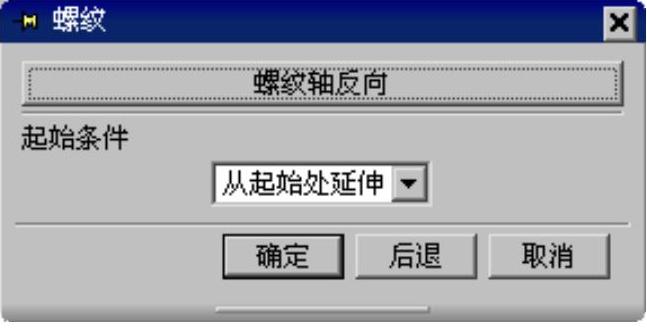

图4.14.7 “螺纹”对话框（四）

Step5.定义螺纹参数。在“螺纹”对话框（二）中输入图4.14.3所示的参数，单击按钮，完成螺纹特征的添加。

说明：“螺纹”对话框（二）在最初弹出时是没有任何数据的，只有在选择了放置面后才有数据出现，也允许用户修改。
