4.10.6  对象的视图布局

4.10.6 对象的视图布局

视图布局是指在图形区同时显示多个视角的视图，一个视图布局最多允许排列九个视图。用户可以创建系统已有的视图布局，也可以自定义视图布局。

选择下拉菜单命令，弹出布局子菜单，可以对布局进行新建、打开、删除、保存和重新生成等操作。

下面通过图4.10.9所示的视图布局，说明创建视图布局的一般操作过程。

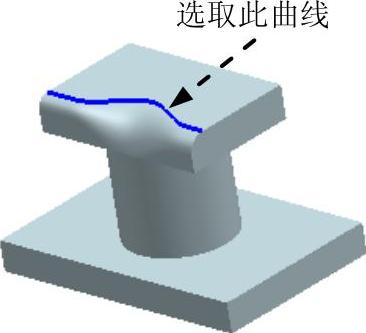

图4.10.8 选取圆弧特征

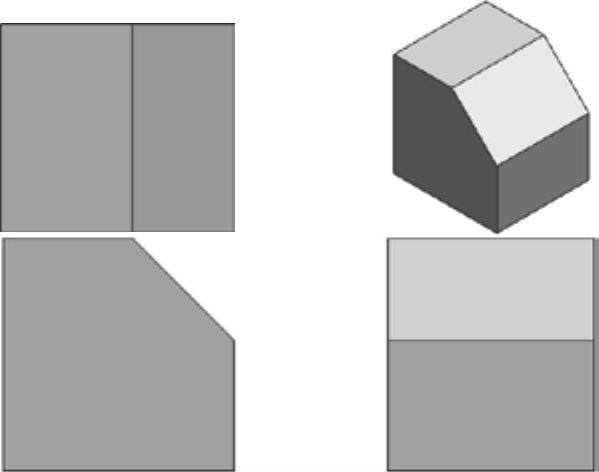

图4.10.9 创建的布局

Step1.打开文件D：\ug7.1\work\ch04\ch04.10\layout.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“新建布局”对话框，如图4.10.10所示。

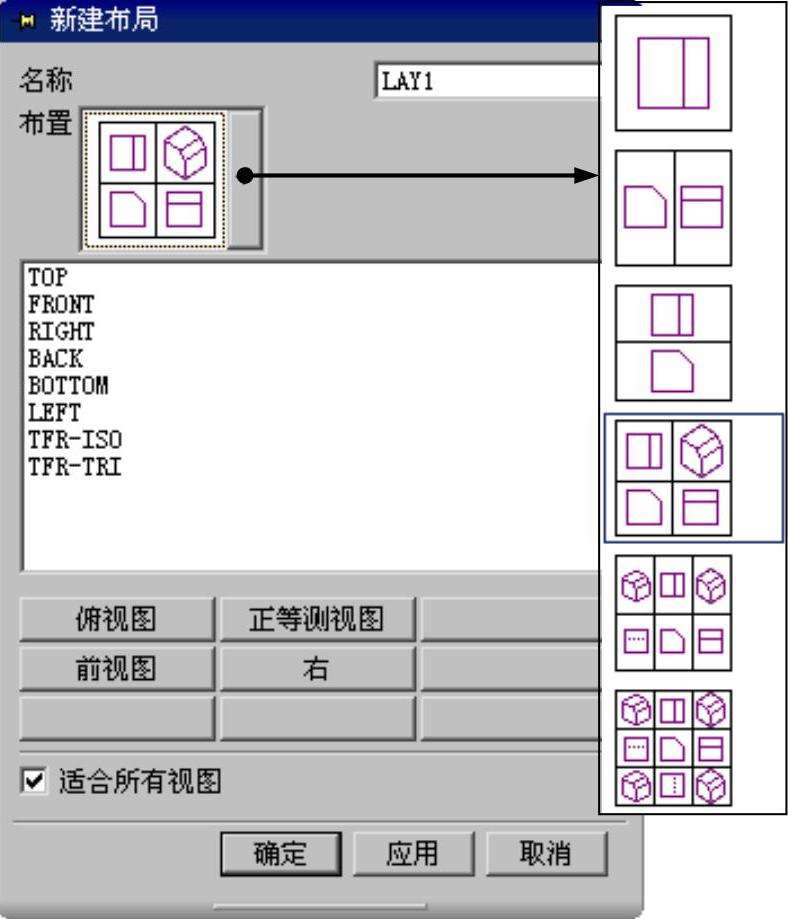

图4.10.10 “新建布局”对话框

Step3.设置视图属性。在文本框中输入新布局的名称LAY1，在下拉列表框中选择图4.10.10所示的布局方式，单击按钮。

Step4.保存视图布局。选择下拉菜单命令，保存当前视图布局。
