4.37 范例10——箱壳

范例概述：

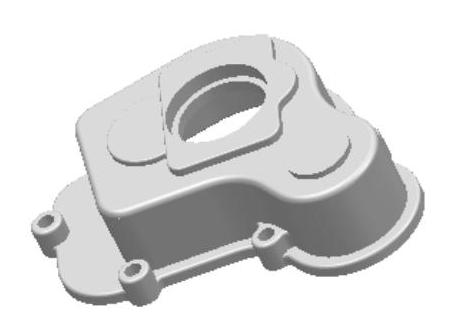

本范例介绍了箱壳的设计过程。此例是对前面几个范例以及相关命令的总结性练习，模型本身是一个很单纯的机械零件，但是通过练习本范例，读者可以熟练掌握拉伸特征、孔特征、边倒圆特征及扫掠特征的应用。零件模型及相应的模型树如图4.37.1所示。

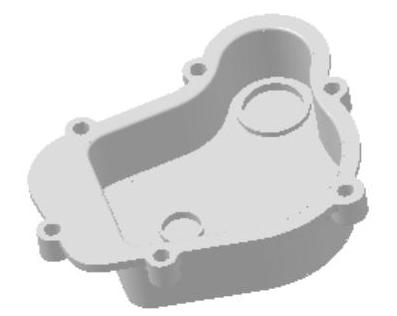

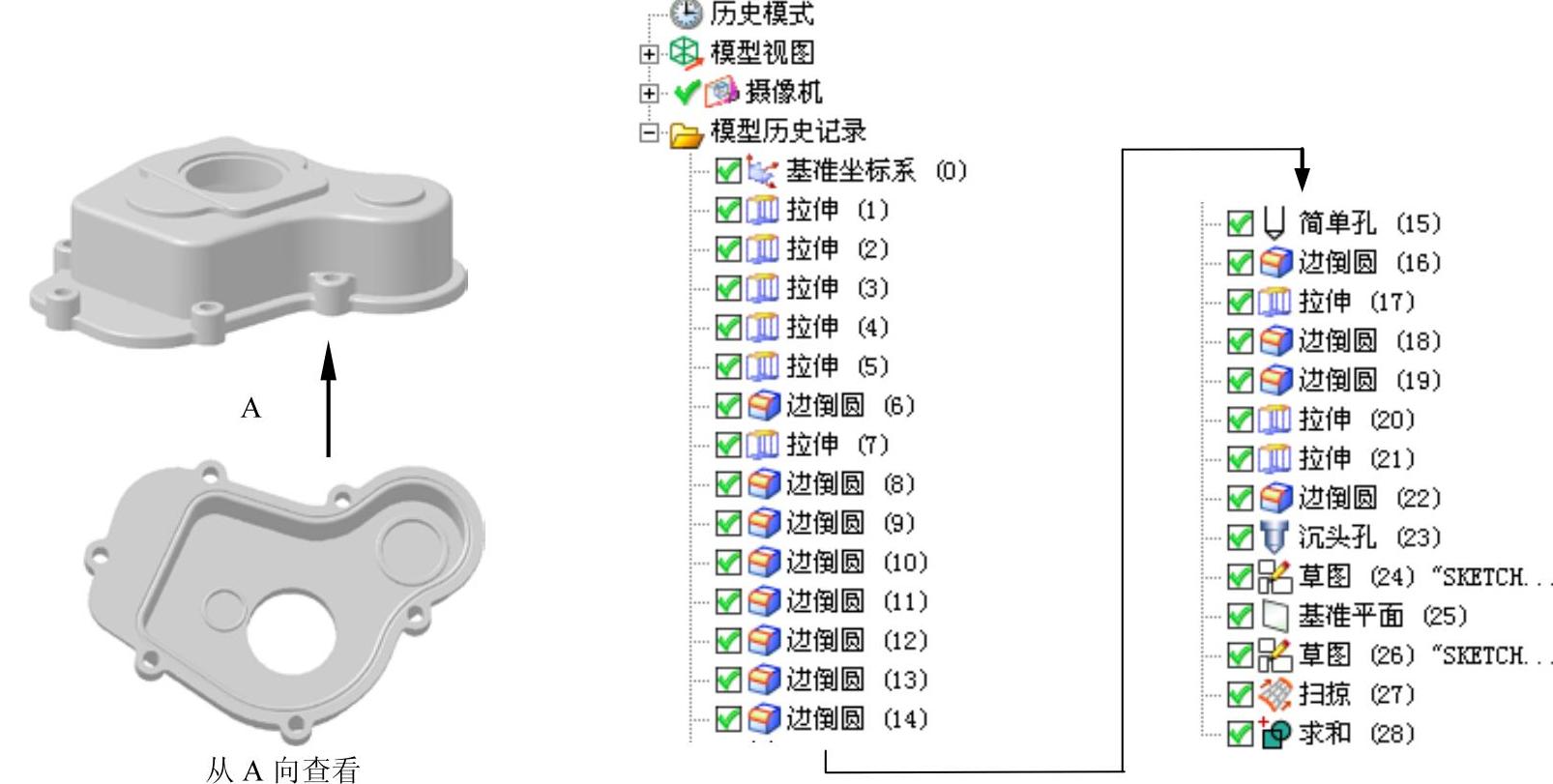

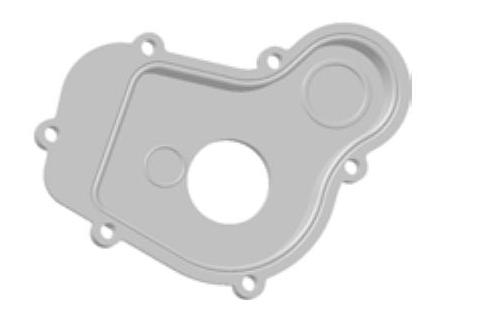

图4.37.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称tank_shel，单击按钮，进入建模环境。

Step2.创建图4.37.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）定义草图平面，绘制截面草图。单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取YC-XC基准平面为草图平面，单击按钮。

②进入草图环境，绘制图4.37.3所示的截面草图。

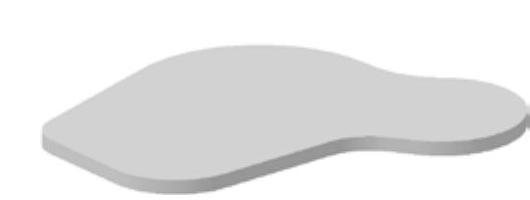

图4.37.2 拉伸特征1

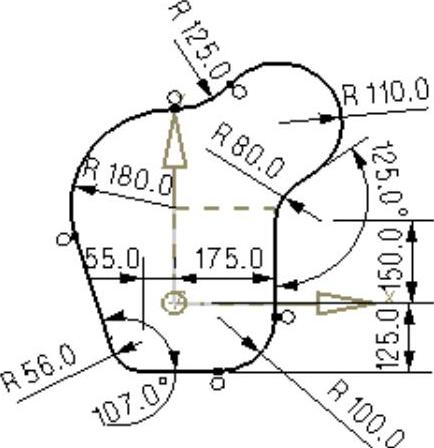

图4.37.3 截面草图

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和终点值。在“拉伸”对话框的区域中的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值20.0，其他采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

Step3.创建图4.37.4所示的拉伸特征2。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取图4.37.5所示的平面为草图平面，绘制图4.37.6所示的截面草图。在“拉伸”对话框的区域中的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值120.0；在区域的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求和运算。

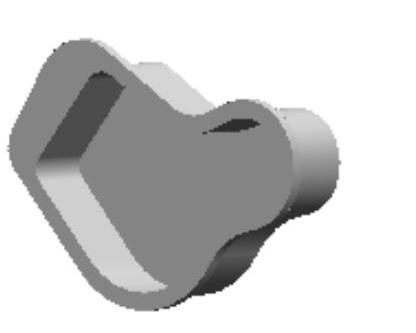

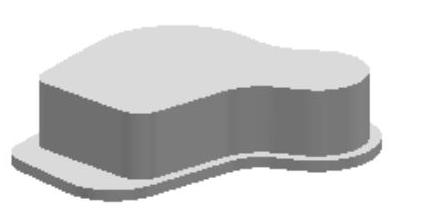

图4.37.4 拉伸特征2

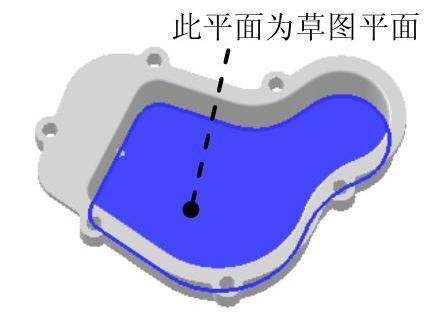

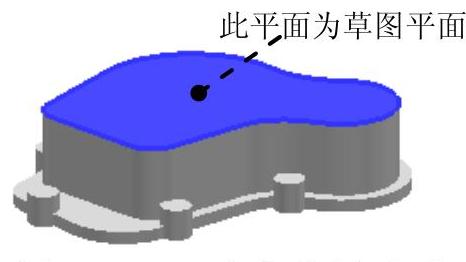

图4.37.5 定义草图平面

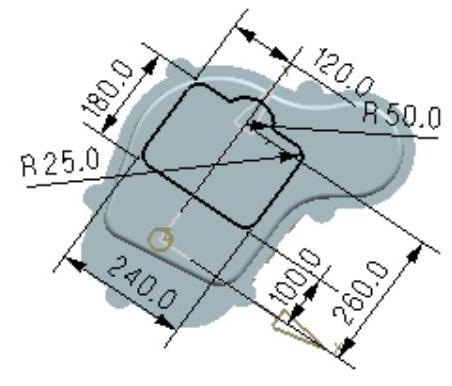

图4.37.6 截面草图

Step4.创建图4.37.7所示的拉伸特征3。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取YC-XC基准平面为草图平面，单击按钮。绘制图4.37.8所示的截面草图。在“拉伸”对话框的区域中的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值110.0；在区域中的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求差运算。

图4.37.7 拉伸特征3

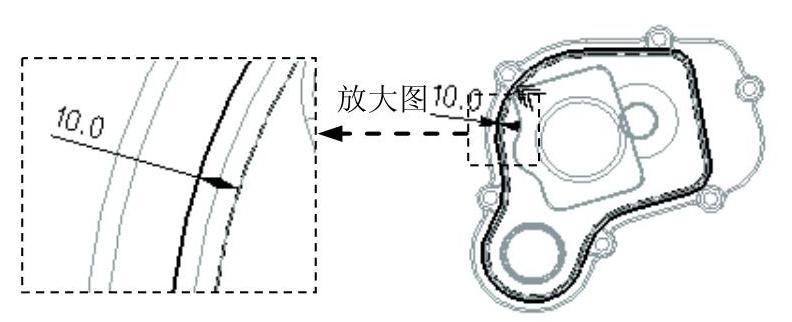

图4.37.8 截面草图

Step5.创建图4.37.9所示的拉伸特征4。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取YC-XC基准平面为草图平面，单击按钮。绘制图4.37.10所示的截面草图。在“拉伸”对话框的区域中的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值50.0；在区域的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求和运算。

图4.37.9 拉伸特征4

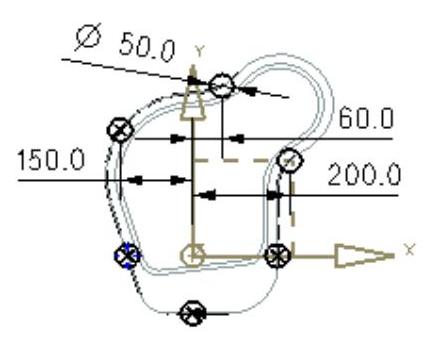

图4.37.10 截面草图

Step6.创建图4.37.11所示的拉伸特征5。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框选取图4.37.12所示的平面为草图平面，单击按钮。绘制图4.37.13所示的截面草图。在“拉伸”对话框的区域中的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10.0；在区域的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求和运算。

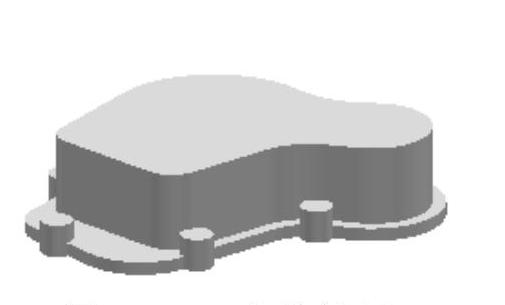

图4.37.11 拉伸特征5

图4.37.12 定义草图平面

图4.37.13 截面草图

Step7.创建图4.37.14所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

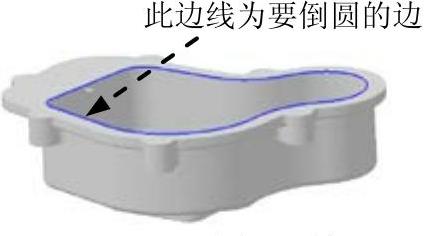

（2）在区域中单击按钮，选择图4.37.14a所示的边线为要倒圆的边，并在文本框中输入值10.0。

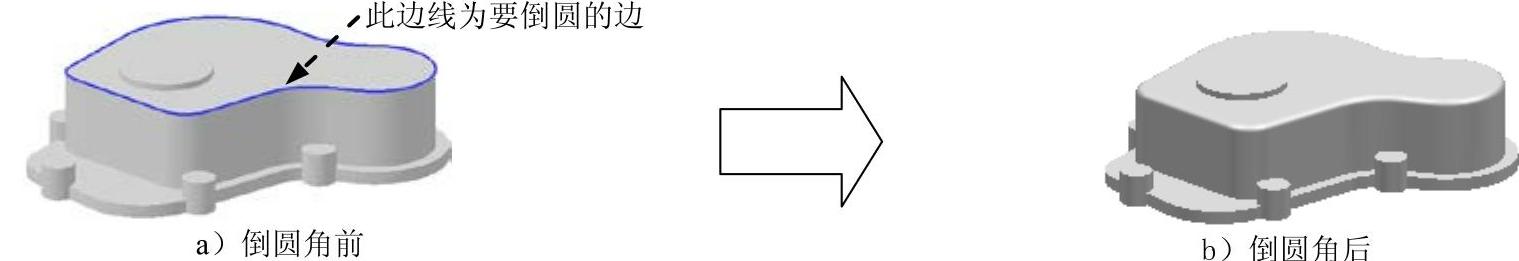

图4.37.14 边倒圆特征1

（3）单击按钮，完成边倒圆特征1的创建。

Step8.创建图4.37.15所示的拉伸特征6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取图4.37.16所示的平面为草图平面，单击按钮。绘制图4.37.17所示的截面草图。在“拉伸”对话框的区域中的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值14.0；在区域的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求和运算。

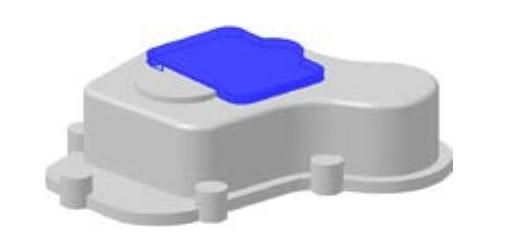

图4.37.15 拉伸特征6

图4.37.16 定义草图平面

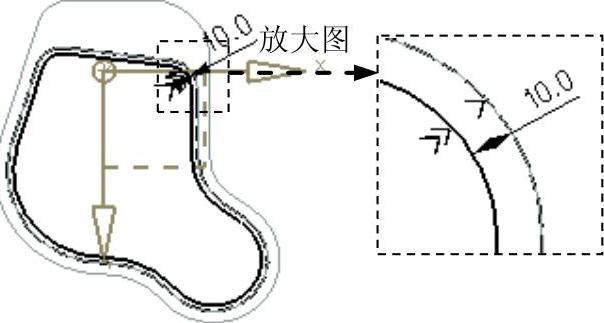

图4.37.17 截面草图

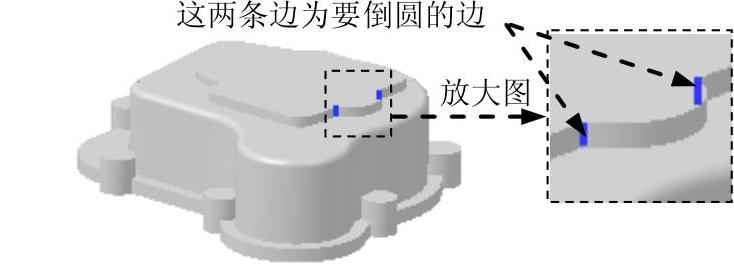

Step9.创建边倒圆特征2。操作步骤参照Step7，选取图4.37.18所示的两条边为要倒圆的边，圆角半径值为20.0。

Step10.创建边倒圆特征3。选取图4.37.19所示的边线为要倒圆的边，圆角半径值为3.0。

图4.37.18 边倒圆特征2

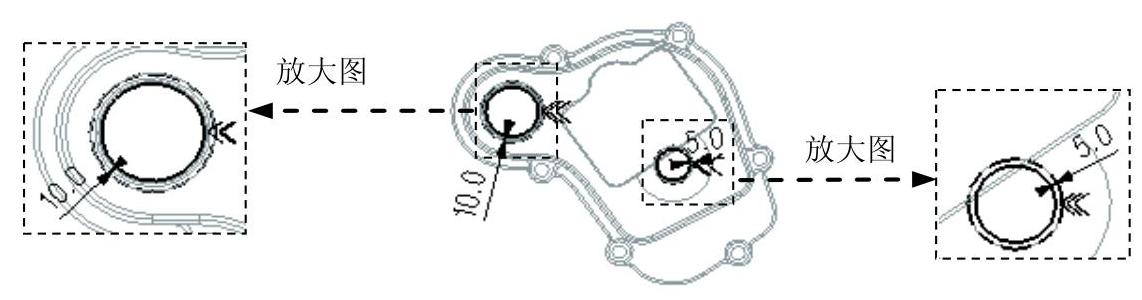

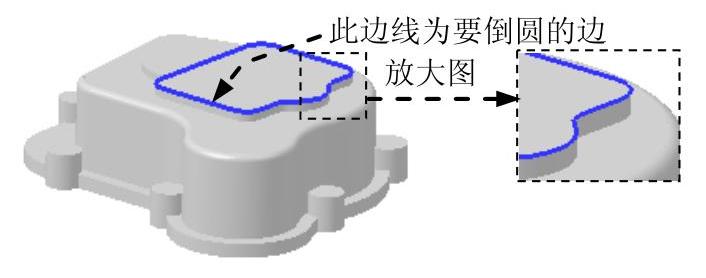

图4.37.19 边倒圆特征3

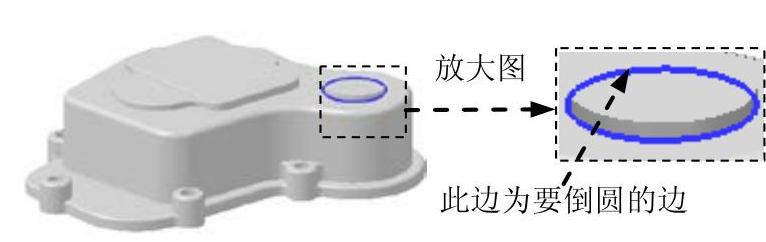

Step11.创建边倒圆特征4。选取图4.37.20所示的边线为边倒圆参照，圆角半径值为2.0。

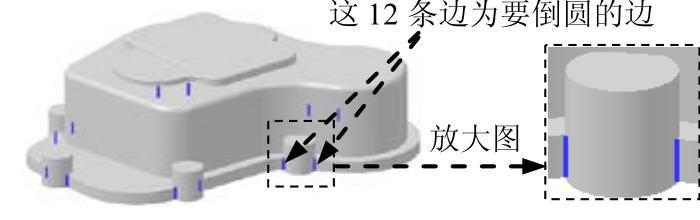

Step12.创建边倒圆特征5。选取图4.37.21所示的12条边为边倒圆参照，圆角半径值为10.0。

图4.37.20 边倒圆特征4

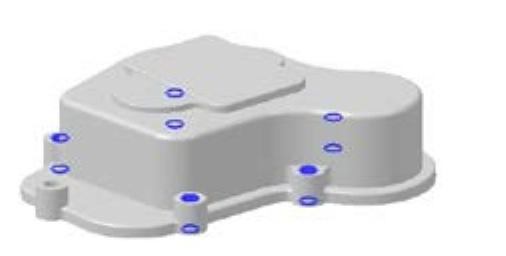

图4.37.21 边倒圆特征5

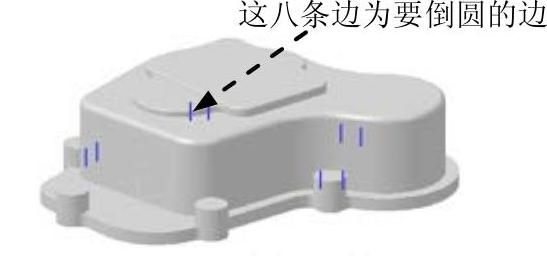

Step13.创建边倒圆特征6。选取图4.37.22所示的8条边线为要倒圆的边，圆角半径值为10.0。

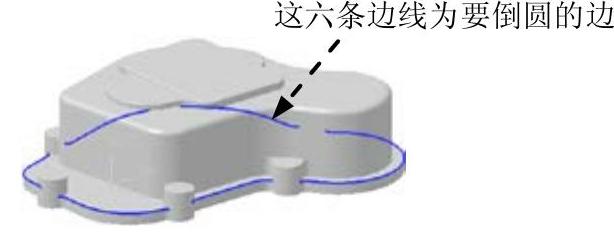

Step14.创建边倒圆特征7。选取图4.37.23所示的6条边线为要倒圆的边，圆角半径值为5.0。

Step15.创建边倒圆特征8。选取图4.37.24所示的边线为要倒圆的边，圆角半径值为5.0。

图4.37.22 边倒圆特征6

图4.37.23 边倒圆特征7

图4.37.24 边倒圆特征8

Step16.创建图4.37.25所示的孔特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型、大小及位置。在下拉列表中选择选项，在区域的文本框中输入值26.0，在下拉列表中选择选项，在文本框中输入值50.0，在文本框中输入值0.0，然后在绘图区域中选取图4.37.26所示的6个圆弧。

（3）定义布尔运算。在区域的下拉列表中选择选项。

图4.37.25 孔特征1

图4.37.26 孔定位

（4）单击按钮，完成孔特征1的创建。

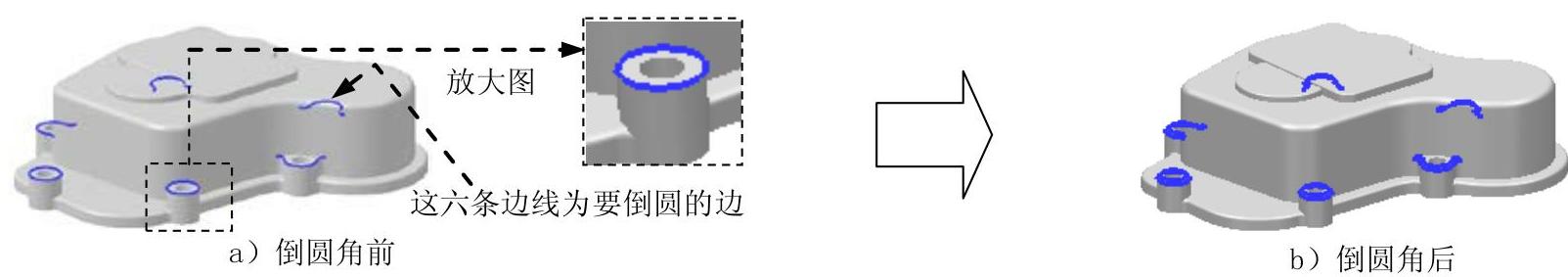

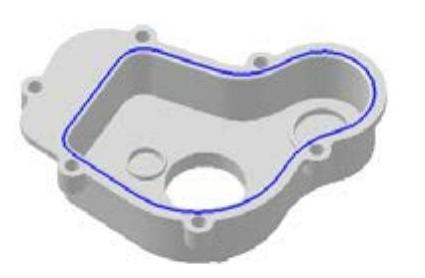

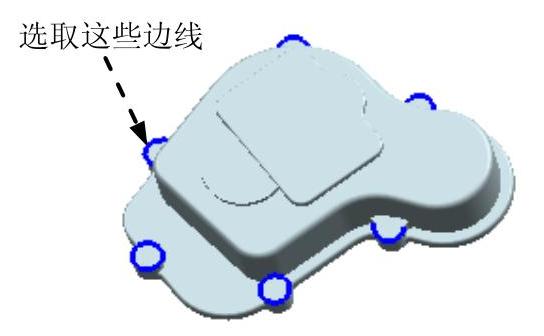

Step17.创建边倒圆特征9。选取图4.37.27a所示的6条边线为要倒圆的边，圆角半径值为5.0。

图4.37.27 边倒圆特征9

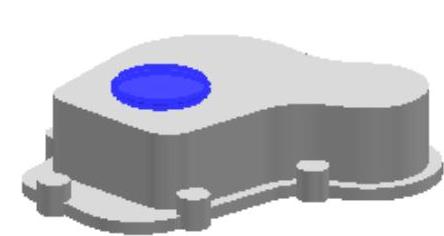

Step18.创建图4.37.28所示的拉伸特征7。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。选取图4.37.29所示的平面为草图平面，单击按钮。绘制图4.37.30所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值14.0；在区域的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求和运算。

图4.37.28 拉伸特征7

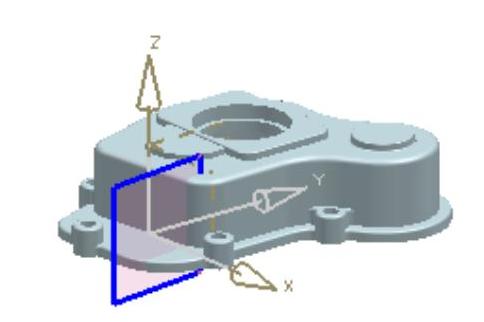

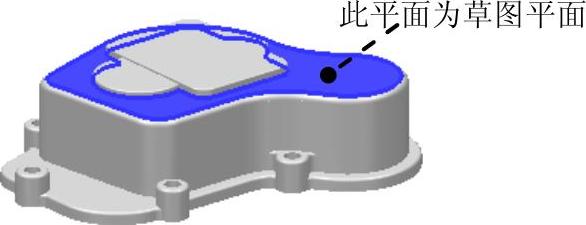

图4.37.29 定义截面草图

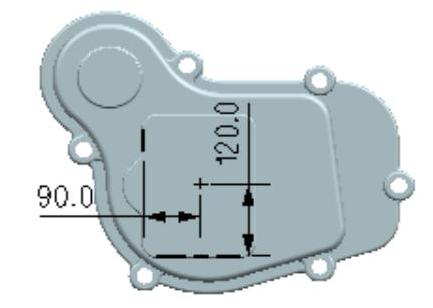

图4.37.30 截面草图

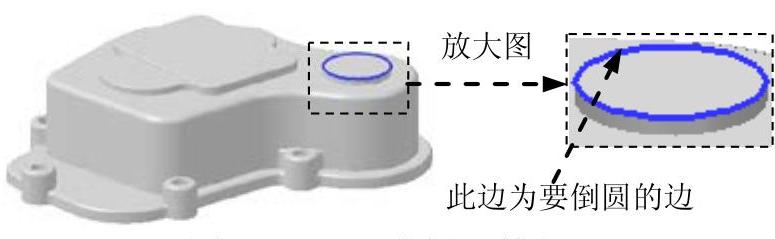

Step19.创建边倒圆特征10。选取图4.37.31所示的边线为要倒圆的边，圆角半径值为2.0。

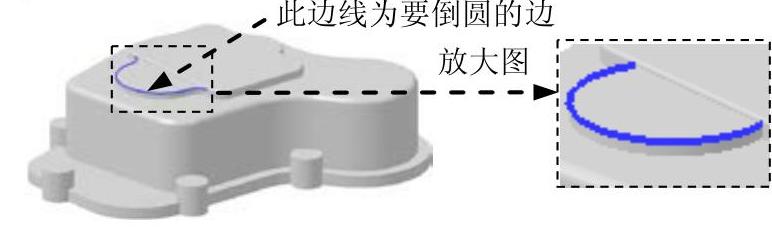

Step20.创建边倒圆特征11。选取图4.37.32所示的边线为要倒圆的边，圆角半径值为3.0。

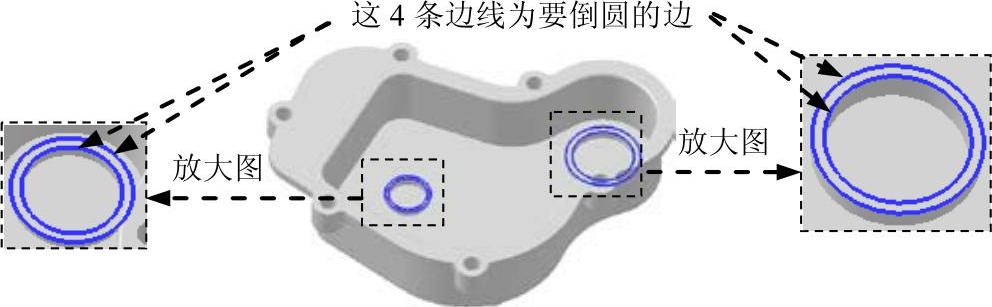

图4.37.31 边倒圆特征10

图4.37.32 边倒圆特征11

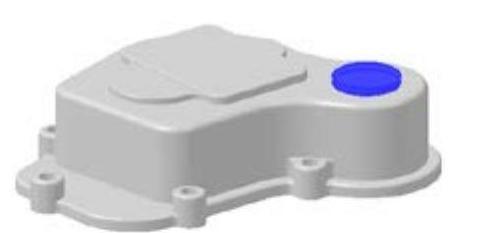

Step21.创建图4.37.33所示的拉伸特征8。选择下拉菜单命令，系统弹出“拉伸”对话框。选取图4.37.34所示的平面为草图平面；绘制图4.37.35所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10.0；在区域的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求和运算，其他采用系统默认设置；单击按钮，完成拉伸特征8的创建。

图4.37.33 拉伸特征8

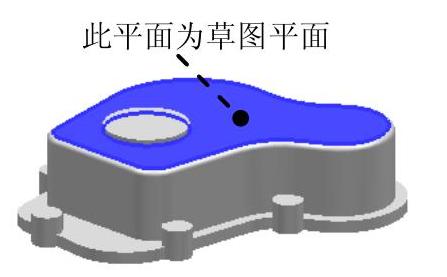

图4.37.34 定义草图平面

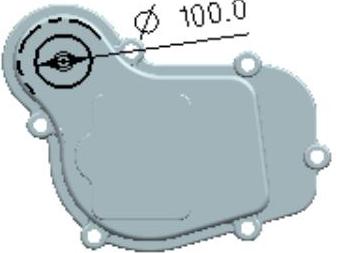

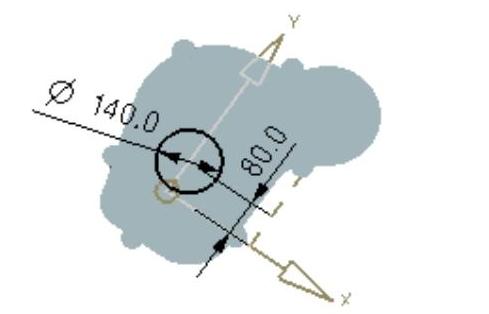

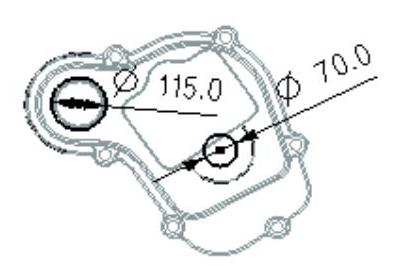

图4.37.35 截面草图

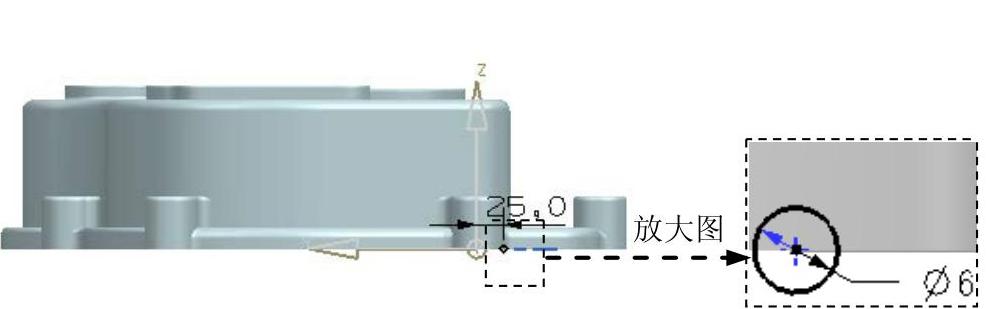

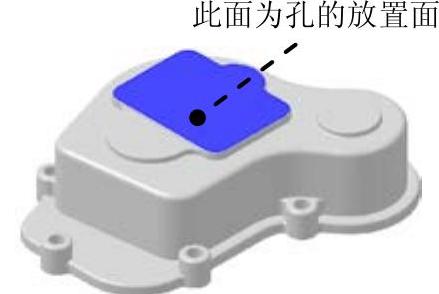

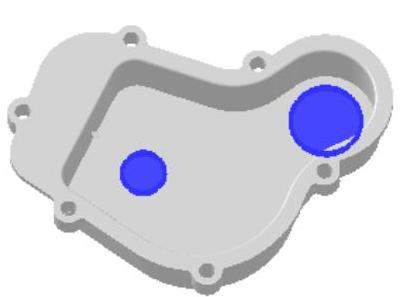

Step22.创建图4.37.36所示的拉伸特征9。选择下拉菜单命令，系统弹出“拉伸”对话框。选取图4.37.37所示的平面为草图平面；绘制图4.37.38所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0.0；在区域的下拉列表中选择选项，并在其下的文本框中输入值15.0；在区域的下拉列表中选择选项，系统将自动与模型中惟一个体进行布尔求差运算，其他采用系统默认设置；单击按钮，完成拉伸特征9的创建。
