3.9.6  修改多个尺寸值

使用 NX 7.0不仅能对单个尺寸进行修改，也可对所有尺寸进行统一的修改。下面以一个范例来说明修改多个尺寸值的一般操作步骤。

Step1.打开文件D：\ug7.1\work\ch03\ch03.09\edit.prt。

Step2.双击已有草图，进入草图工作环境，草图如图3.9.8所示。

Step3.选择下拉菜单命令，弹出图3.9.9所示的“草图参数”对话框。此时所有的尺寸值和尺寸参数将出现在区域的列表中。

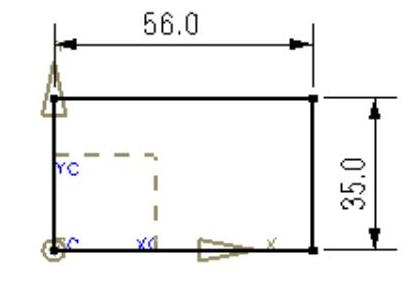

图3.9.8 草图

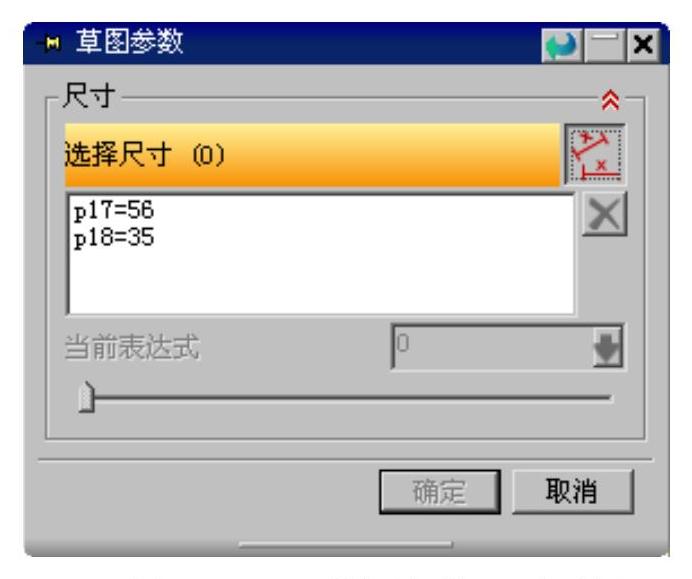

图3.9.9 “草图参数”对话框

Step4.修改尺寸。在区域的列表框中选中要修改的尺寸，然后在文本框中输入新的尺寸值（如将56.0改为60.0，将35.0改为30.0）。

注意：每输入一个数值后要单击回车键，也可以单击并拖移尺寸滑块来修改选中尺寸。要增加尺寸值，向右拖移；要减小尺寸值，则向左拖移。在拖移该滑块时，系统会自动更新图形。

Step5.单击按钮，完成尺寸的修改。
