7.2.4 装配干涉检查

在实际的产品设计中，当产品中的各个零部件组装完成后，设计人员往往比较关心产品中各个零部件间的干涉情况：有无干涉？哪些零件间有干涉？干涉量是多大？下面通过一个简单的装配体模型为例，说明干涉分析的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch07\ch07.02\interference.prt。

Step2.在装配模块中，选择下拉菜单命令，系统弹出图7.2.12所示的“简单干涉”对话框。

Step3.“创建干涉体”简单干涉检查。

（1）在“简单干涉”对话框区域的下拉列表中选择选项。

（2）依次选取图7.2.10所示的对象1、对象2，单击“简单干涉”对话框中的按钮，系统弹出图7.2.11所示的“信息”对话框。

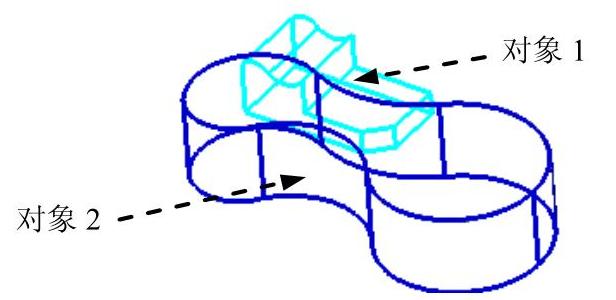

图7.2.10 创建干涉实体

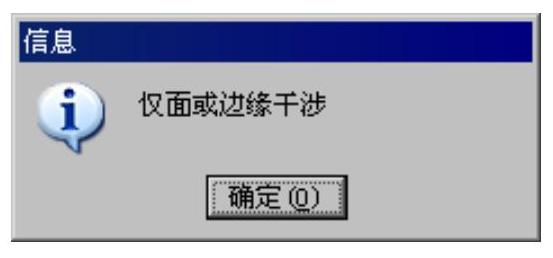

图7.2.11 “信息”对话框

（3）单击“信息”对话框的按钮，完成“创建干涉体”简单干涉检查。

Step4.“高亮显示面”简单干涉检查。

（1）在“简单干涉”对话框区域的下拉列表中选择选项，如图7.2.12所示。

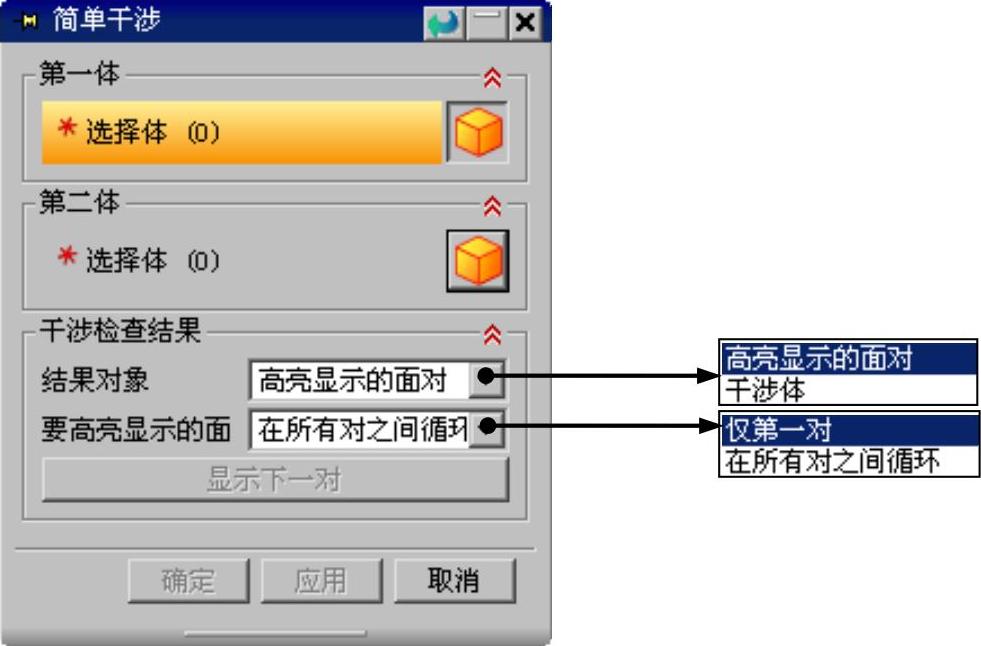

图7.2.12 “简单干涉”对话框

（2）在“简单干涉”对话框区域的下拉列表中选择选项，依次选取图7.2.13a所示的对象1、对象2。模型中将显示图7.2.13b所示的干涉平面。

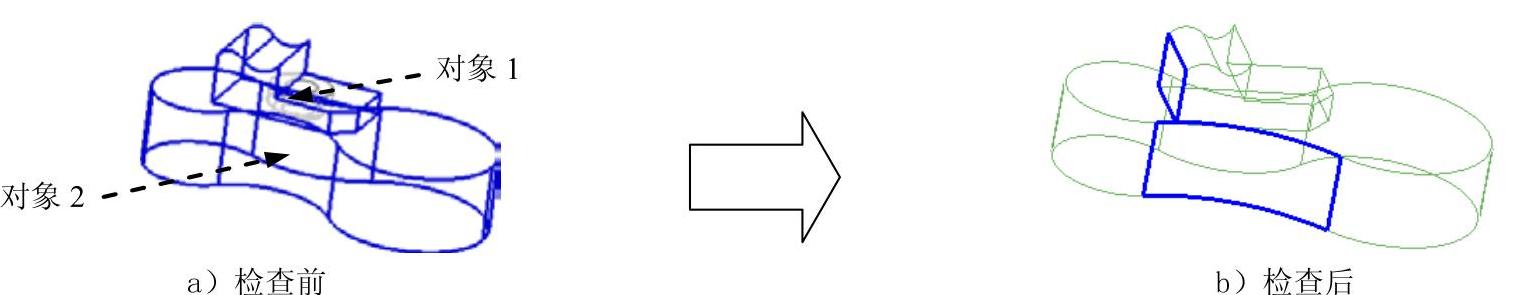

图7.2.13 “高亮显示面”干涉检查

（3）在“简单干涉”对话框区域的下拉列表中选择选项，系统将弹出按钮，单击“显示下一对”按钮，模型中将依次显示所有干涉平面。

（4）单击“简单干涉”对话框中的按钮，完成“高亮显示面”简单干涉检查操作。
