4.39  范例12——涡旋部件

4.39 范例12——涡旋部件

范例概述：

本范例介绍了涡旋部件的设计过程。此模型是对实体建模的综合展现，当然其中也用到了简单曲面的创建方法，本例中扫掠特征的创建是一个亮点，运用此命令巧妙的构建了模型的外形。零件模型及相应的模型树如图4.39.1所示。

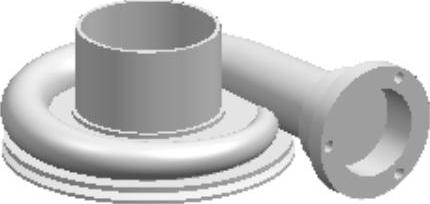

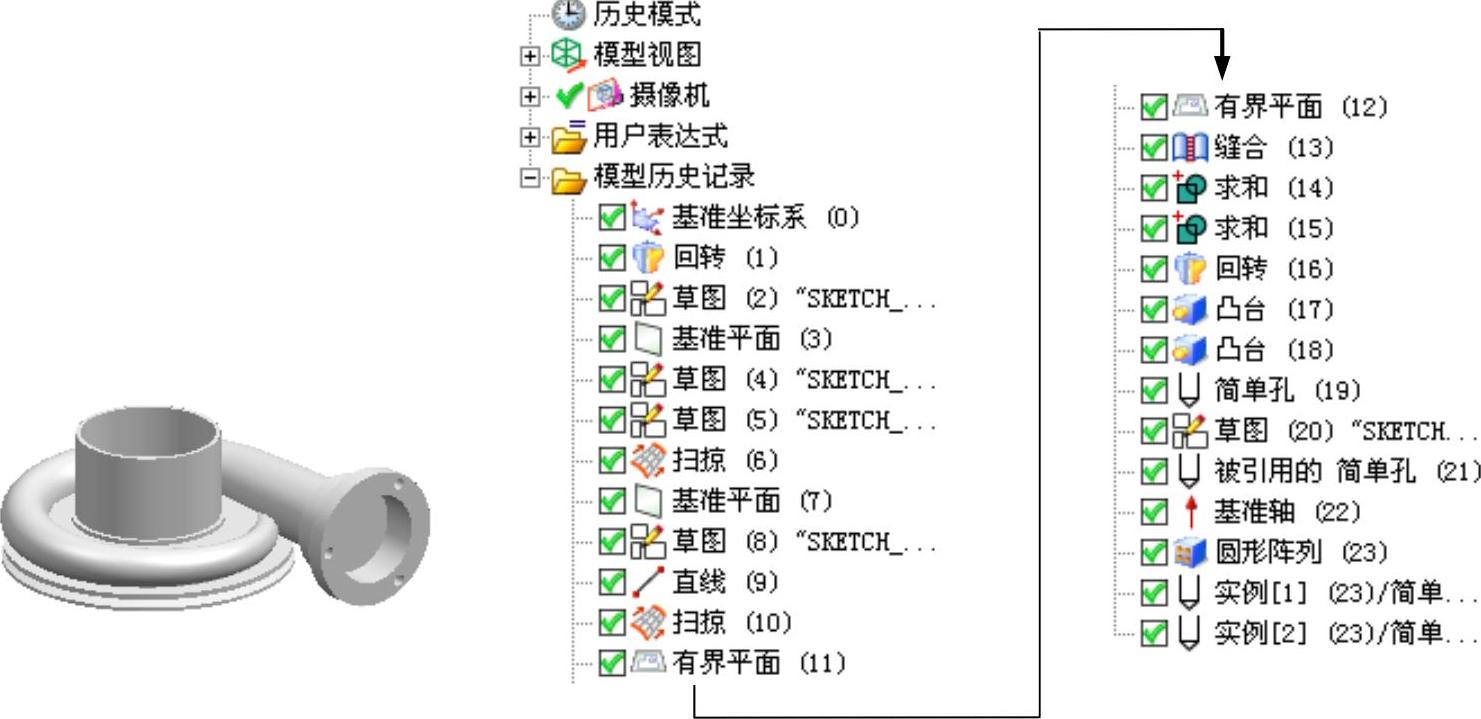

图4.39.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称engine_part，单击按钮，进入建模环境。

Step2.创建图4.39.2所示的回转特征1。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）绘制回转特征截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取ZC-XC基准平面为草图平面，单击按钮。

③进入草图环境，绘制图4.39.3所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。在绘图区域中选取ZC基准轴为旋转轴。

（4）定义回转角度。在“回转”对话框的区域中的下拉列表中选择选项，并在其下的文本框中输入值0.0，在下拉列表中选择选项，并在其下的文本框中输入值360.0，其他采用系统默认设置。

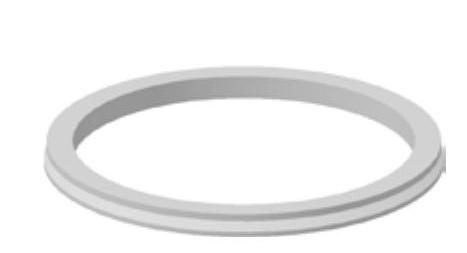

图4.39.2 回转特征1

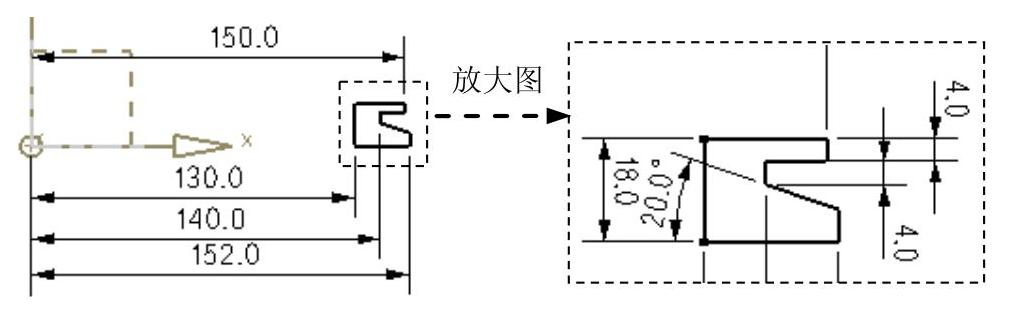

图4.39.3 截面草图

（5）单击按钮，完成回转特征1的创建。

Step3.创建图4.39.4所示的草图1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“创建草图”对话框。

（2）定义草图平面。选取ZC-YC基准平面为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图4.39.4所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

Step4.创建图4.39.5所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，单击区域中的按钮，选取ZC-YC基准平面，单击区域中的按钮，选取ZC基准轴，采用系统默认方向，在文本框中输入值30.0。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

Step5.创建图4.39.6所示的草图2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“创建草图”对话框。

（2）定义草图平面。基准平面1为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图4.39.6所示的草图2。

图4.39.4 草图1

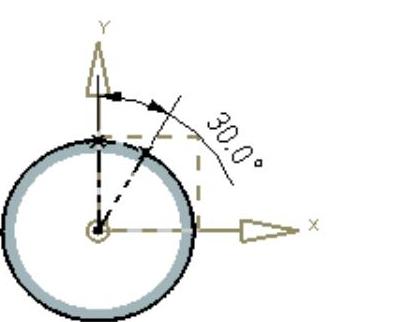

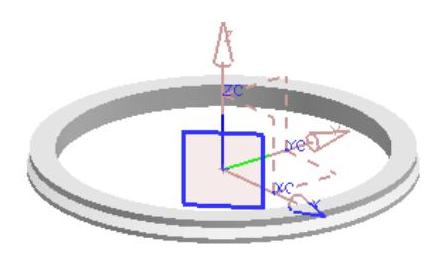

图4.39.5 基准平面1

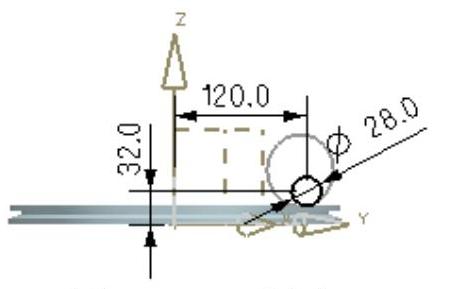

图4.39.6 草图2

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

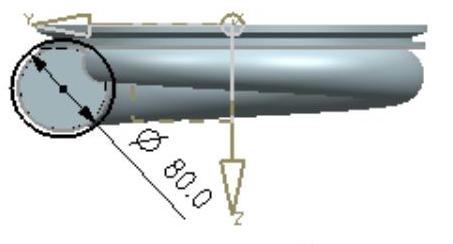

Step6.创建图4.39.7所示的草图3。选择下拉菜单命令（或单击按钮），选取图4.39.8所示的平面为草图平面，绘制图4.39.7所示的草图3。

图4.39.7 草图3

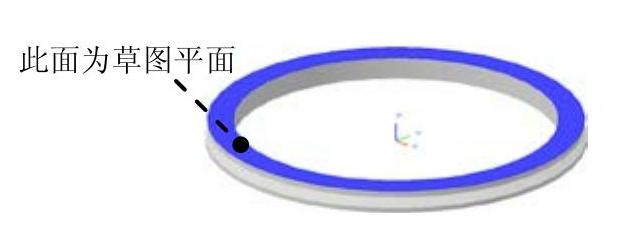

图4.39.8 草图平面

Step7.创建图4.39.9b所示的扫掠特征1。

（1）选择命令。选择下拉菜单命令（或单击工具栏中的按钮），系统弹出“扫掠”对话框。

（2）定义扫掠截面。在区域中单击按扭，在绘图区域中选取图4.39.9a所示的截面线1后，单击鼠标中键，选取图4.39.9a所示的截面线2，采用系统默认方向。

（3）定义扫掠引导线串。在区域中单击按扭，在绘图区域中选取4.39.9a所示的引导线串，采用系统默认方向。

（4）单击“扫掠”对话框中的按钮，完成扫掠特征1的创建。

注意：在选取截面线串时，截面线串1和截面线串2的起始点和方向必须保持一致。

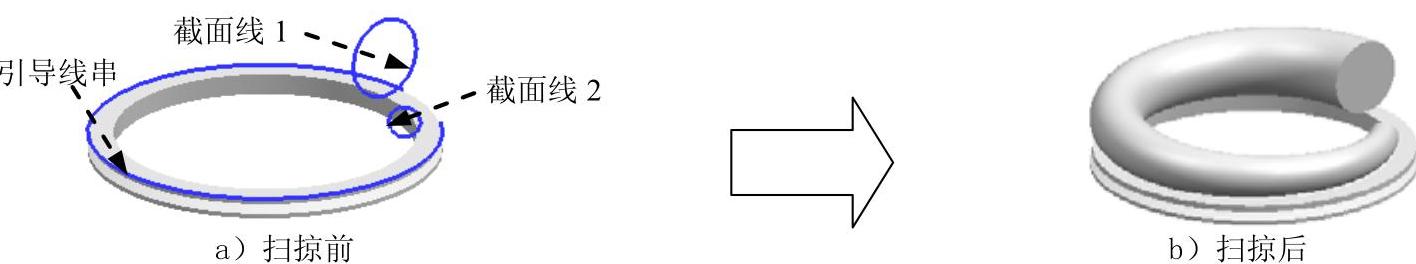

图4.39.9 扫掠特征1

Step8.创建图4.39.10所示的基准平面2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

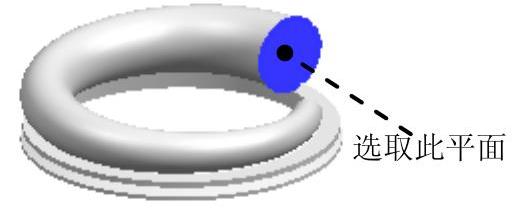

（2）定义基准平面参照。在区域的下拉列表中选择选项，单击区域中的按钮，选取图4.39.11所示的平面为参考对象，在文本框中输入值150.0。

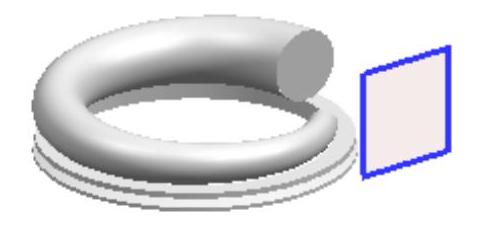

图4.39.10 基准平面2

图4.39.11 定义基准平面

（3）在“基准平面”对话框中单击按钮，完成基准平面2的创建。

Step9.创建图4.39.12所示的草图4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“创建草图”对话框。

（2）定义草图平面。选取Step8所创建的基准平面2为草图平面，在区域中的下拉列表中选择选项，单击按钮，在绘图区选取YC-XC基准平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图4.39.12所示的草图4。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

Step10.创建图4.39.13所示的直线。

（1）选择下拉菜单命令，系统弹出“直线”对话框。

（2）定义直线的起点和终点。在的下拉列表中选取选项，在绘图区域中选取Step3所创建的草图1的象限点（图4.39.14）。在的下拉列表中选择选项，在绘图区域中选取Step9所创建的草图4的象限点（图4.39.14）。

（3）单击“直线”对话框中的按钮（或单击鼠标中键），完成直线的创建。

说明：在命令行中单击鼠标右键，在弹出的命令栏中勾选选项，在命令行中选取选项以便捕捉到以上草图的象限点。

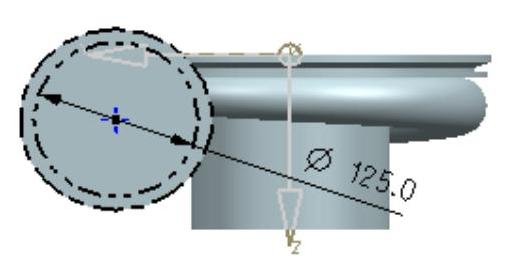

图4.39.12 草图4

图4.39.13 直线特征

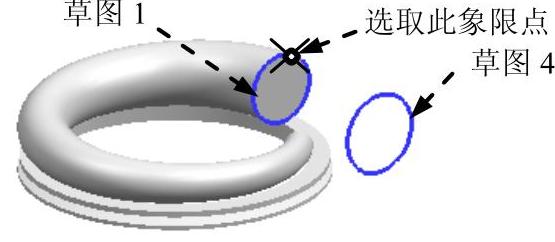

图4.39.14 定义直线特征

Step11.创建图4.39.15所示的扫掠特征2。

（1）选择命令。选择下拉菜单命令（或单击工具栏中的按钮），系统弹出“扫掠”对话框。

（2）定义扫掠截面。在区域中单击按扭，在绘图区域中选取4.39.15a所示的截面线串，采用系统默认方向。

（3）定义扫掠引导线串。在区域中单击按扭，在绘图区域中选取图4.39.15a所示的引导线1后，单击鼠标中键，选取图4.39.15a所示的引导线2，采用系统默认方向。

（4）单击“扫掠”对话框中的按钮，完成扫掠特征2的创建。

Step12.创建有界平面特征1。

（1）选择下拉菜单命令，系统弹出“有界平面”对话框。

（2）定义边界线串。在图形区选取图4.39.16所示的曲线。

（3）单击按钮，完成有界平面特征1的创建。

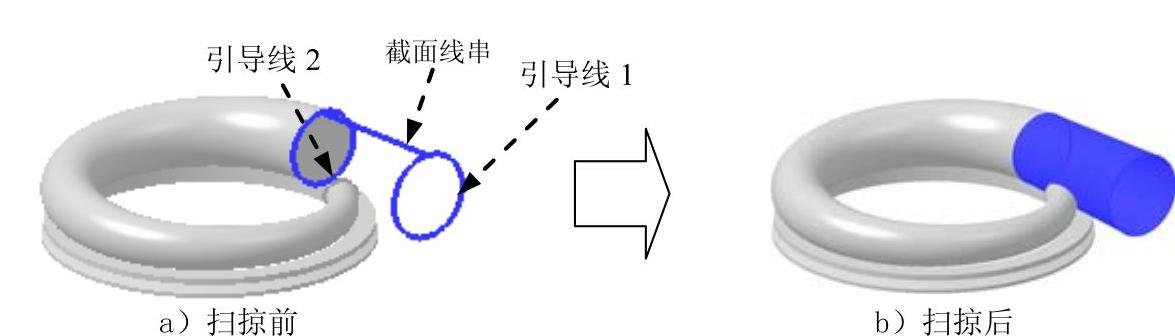

图4.39.15 扫掠特征2

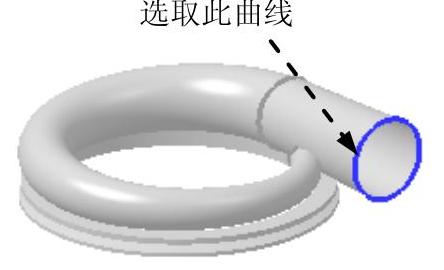

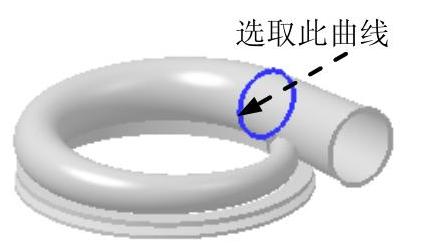

图4.39.16 定义有界平面

Step13.创建图4.39.17所示的有界平面特征2。

（1）选择下拉菜单命令，系统弹出“有界平面”对话框。

（2）定义边界线串。在图形区选取图4.39.18所示的曲线。

（3）单击按钮，完成有界平面特征2的创建。

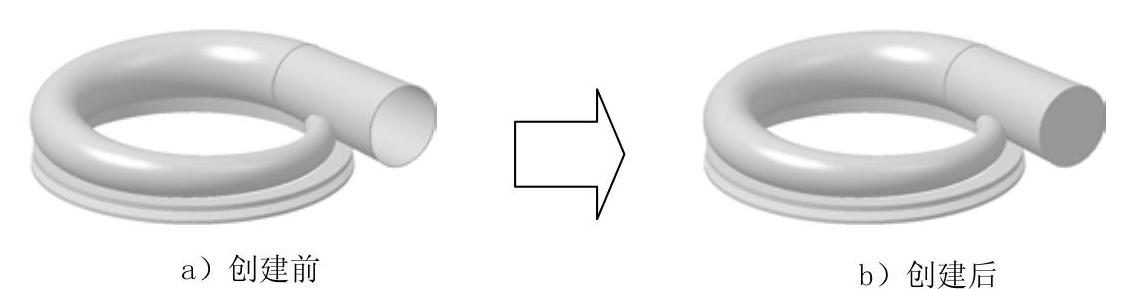

图4.39.17 有界平面特征2

图4.39.18 定义有界平面

Step14.创建曲面缝合特征。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）定义缝合对象。在区域中单击按钮，选取图4.39.19所示的面为缝合的目标体；在区域中单击按钮，选取图4.39.20所示的面为缝合工具体。

（3）在“缝合”对话框中单击按钮，完成缝合特征的创建。

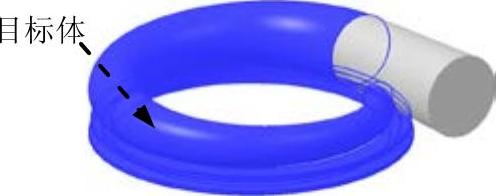

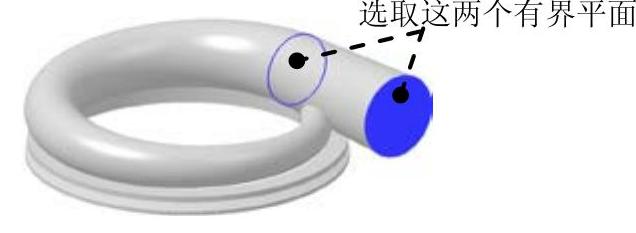

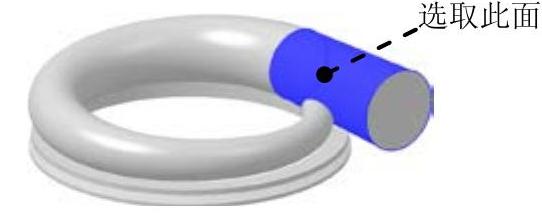

图4.39.19 目标体

图4.39.20 工具体

Step15.创建求和特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

（2）定义目标体和工具体。选取Step2所创建的回转特征1为目标体，选取Step7所创建的扫掠特征1为工具体，单击按钮，完成求和特征1的创建。

Step16.创建求和特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

（2）定义目标体和工具体。选取图4.39.21所示的实体为目标体，选取图4.39.22所示的特征为工具体，单击按钮，完成求和特征2的创建。

图4.39.21 定义目标体

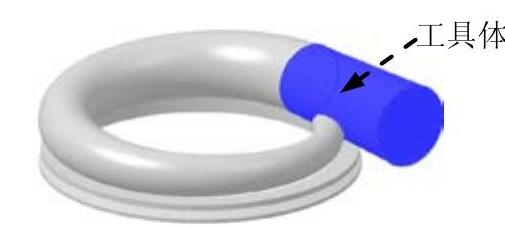

图4.39.22 定义工具体

Step17.创建图4.39.23所示的回转特征2。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取ZC-XC基准平面为草图平面，单击按钮。

③进入草图环境，绘制图4.39.24所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

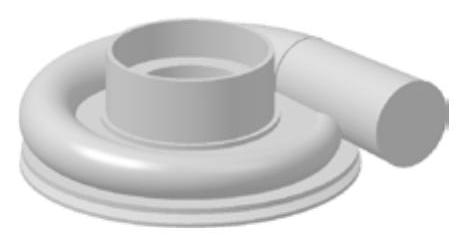

图4.39.23 回转特征2

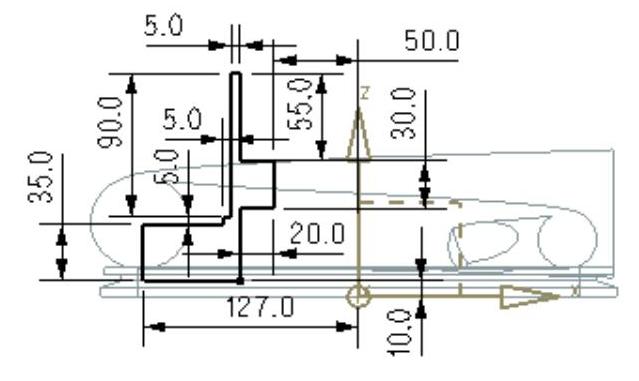

图4.39.24 截面草图

（3）定义回转轴。在绘图区域中选取ZC基准轴为旋转轴，选取坐标原点为回转点。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0.0，在下拉列表中选择选项，并在其下的文本框中输入值360.0，在区域的下拉列表中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成回转特征2的创建。

Step18.创建图4.39.25所示的凸台特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“凸台”对话框。

（2）定义放置面。选取图4.39.26所示的实体表面为放置面。

（3）定义圆台参数。在文本框中输入值108.0，在文本框中输入值40.0，在文本框中输入值0.0，单击按钮，系统弹出“定位”对话框。

（4）定义凸台的位置。在系统弹出的“定位”对话框中单击按钮，选取图4.39.27所示的边线（草图4），系统弹出“设置圆弧的位置”对话框。

（5）在“设置圆弧的位置”对话框中选择按钮，完成凸台特征1的创建。

图4.39.25 凸台特征1

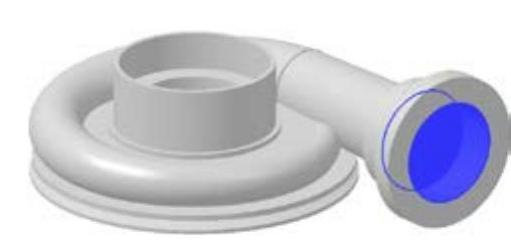

图4.39.26 定义凸台放置面

图4.39.27 凸台定位边

Step19.创建图4.39.28所示的凸台特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“凸台”对话框。

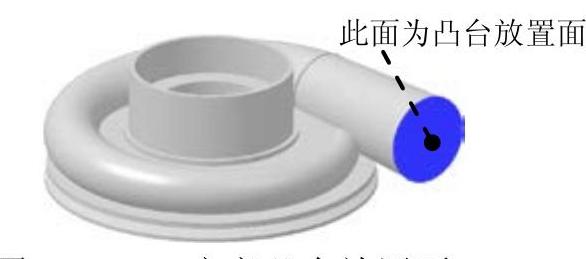

（2）定义放置面。选取图4.39.29所示的实体表面为放置面。

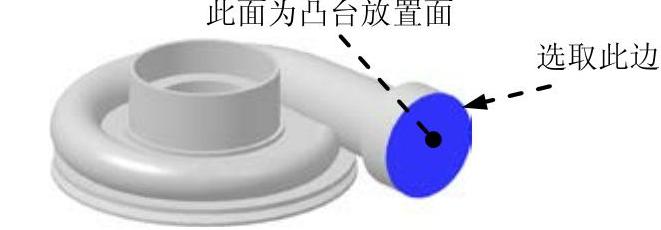

图4.39.28 凸台特征2

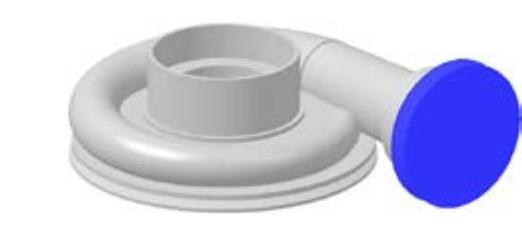

图4.39.29 定义凸台放置面

（3）定义圆台参数。在文本框中输入值146.0，在文本框中输入值20.0，在文本框中输入值0.0，单击按钮，系统弹出“定位”对话框。

（4）定义凸台的位置。在系统弹出的“定位”对话框中单击按钮，选取图4.39.29所示的边线，系统弹出“设置圆弧的位置”对话框。

（5）在“设置圆弧的位置”对话框中选择按钮，完成凸台特征2的创建。

Step20.创建图4.39.30所示的孔特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及大小。在下拉列表中选择选项，在区域的文本框中输入值96.0，在下拉列表中选择选项，在文本框中输入值39.0，在文本框中输入值0.0，然后在绘图区域中选取图4.39.31所示的边线。

（3）定义布尔运算。在区域的下拉列表中选择选项。

（4）单击按钮，完成孔特征1的创建。

图4.39.30 孔特征1

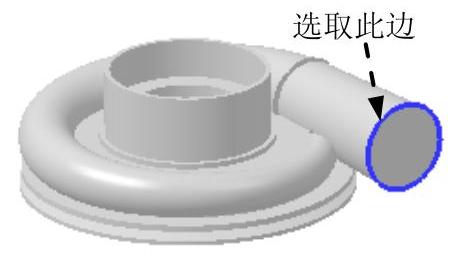

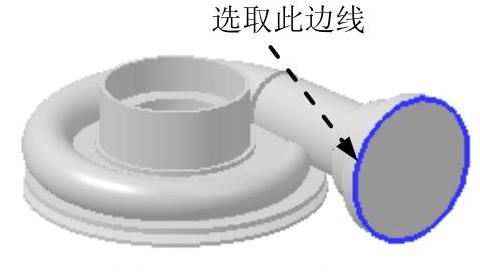

图4.39.31 孔定位

Step21.创建图4.39.32所示的草图5。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“创建草图”对话框。

（2）定义草图平面。选取图4.39.33所示的平面为草图平面，在区域中单击按钮，在绘图区选取YC基准轴，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图4.39.32所示的草图5。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

图4.39.32 草图5

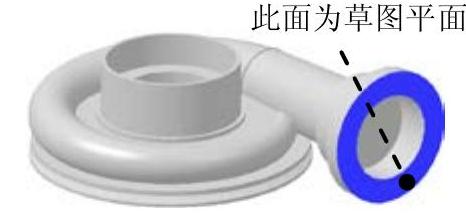

图4.39.33 定义草图平面

Step22.创建图4.39.34所示的孔特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及大小。在下拉列表中选择选项，在区域的文本框中输入值12.0，在下拉列表中选择选项。

（3）定义孔的放置面与位置。

①定义孔的放置面。在区域中单击按钮，选取图4.39.35所示的平面为孔放置面。

②定义孔的位置。绘制图4.39.36所示的草图，单击按钮完成草图的绘制。

（4）定义布尔运算。在区域的下拉列表中选择选项。

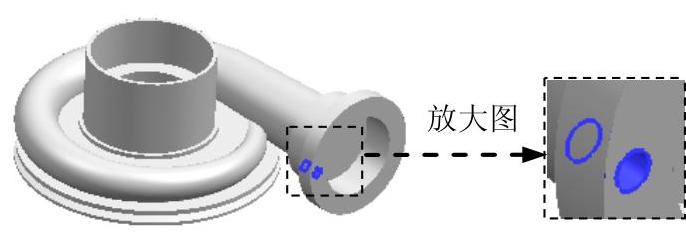

图4.39.34 孔特征2

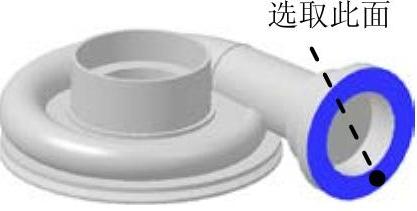

图4.39.35 定义孔放置面

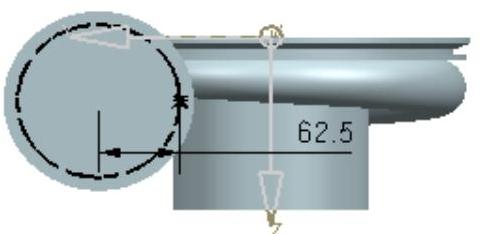

图4.39.36 草图

（5）单击按钮，完成孔特征2的创建。

Step23.创建图4.39.37所示的基准轴。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准轴”对话框。

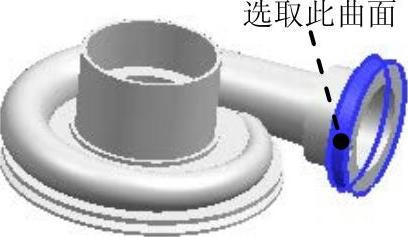

（2）在类型区域选择选项，单击按钮，在绘图区域中选取图4.39.38所示的曲面。

（3）单击按钮，完成基准轴的创建。

Step24.创建图4.39.39所示的阵列特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“实例”对话框（一）。

（2）定义阵列类型。在“实例”对话框（一）中单击按钮，系统弹出“实例”对话框（二）。

（3）在绘图区选取Step22所创建孔特征2，单击按钮。系统弹出“实例”对话框（三）。

（4）在“实例”对话框（三）中，选中区域中的单选项，在文本框中输入值3.0，并在文本框中输入值120.0，单击按钮，系统弹出“实例”对话框（四）。

（5）单击按钮后在图形区选取Step23所创建的基准轴，系统弹出“创建实例”对话框。

（6）单击“创建实例”对话框中的按钮，系统返回到“实例”对话框（一），单击按钮，完成阵例特征的创建。

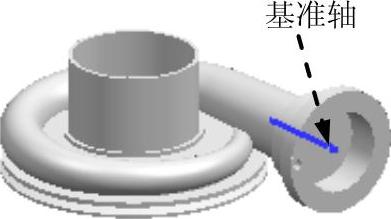

图4.39.37 基准轴

图4.39.38 定义基准轴依附面

图4.39.39 阵列特征

Step25.设置隐藏。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“类选择”对话框。

（2）选择隐藏对象。单击“类选择”对话框区域中的按钮，系统弹出“根据类型选择”对话框，选择对话框列表中的、和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域中的按钮。

（3）完成隐藏操作。单击对话框中的按钮，完成对设置对象的隐藏。

Step26.保存零件模型。选择下拉菜单命令，即可保存零件模型。
