8.5.1 尺寸标注
尺寸标注是工程图中一个重要的环节，本节将介绍尺寸标注的方法以及注意事项。选择下拉菜单
命令，系统弹出图8.5.1所示的“尺寸”菜单，或者通过图8.5.2所示的“尺寸”工具条进行尺寸标注（工具条中没有的按钮可以定制）。在尺寸菜单或工具条中选择任一标注尺寸类型后，系统弹出尺寸标注的工具条，下面以图8.5.3所示的“水平尺寸”工具条为例进行说明。
图8.5.1 “尺寸”菜单

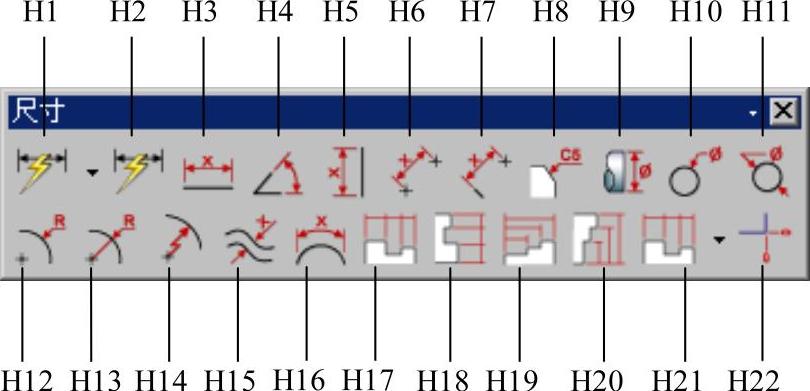

图8.5.2 “尺寸”工具条
图8.5.2所示的“尺寸”工具条的说明如下：
H1：允许用户使用系统功能创建尺寸，以便根据用户选取的对象以及光标位置智能地判断尺寸类型，其下拉列表中包括了下面的所有标注方式。
H2：允许用户使用系统功能创建尺寸，以便根据用户选取的对象以及光标位置智能地判断尺寸类型。
H3：在两个选定对象之间创建一个水平尺寸。
H4：创建一个定义两条非平行线之间的角度尺寸。
H5：在两个选定对象之间创建一个竖直尺寸。
H6：在两个选定对象之间创建一个平行尺寸。
H7：在一条直线或中心线与一个定义的点之间创建一个垂直尺寸。
H8：创建倒斜角尺寸。
H9：创建一个等于两个对象或点位置之间的线性距离的圆柱尺寸。
H10：创建孔特征的直径尺寸。
H11：标注圆或弧的直径的尺寸。
H12：创建半径尺寸，此半径尺寸使用一个从尺寸值到弧的短箭头。
H13：创建一个半径尺寸，此半径尺寸从弧的中心绘制一条延伸线。
H14：对极其大的半径圆弧创建一条折叠的指引线半径尺寸，其中心可以在绘图区之外。
H15：创建厚度尺寸，该尺寸测量两个圆弧或两个样条之间的距离。
H16：创建一个测量圆弧周长的圆弧长尺寸。
H17：允许用户创建一组水平尺寸，其中每个尺寸都与相邻尺寸共享其端点。
H18：允许用户创建一组竖直尺寸，其中每个尺寸都与相邻尺寸共享其端点。
H19：允许用户创建一组水平尺寸，其中每个尺寸都共享一条公共基准线。
H20：允许用户创建一组竖直尺寸，其中每个尺寸都共享一条公共基准线。
H21：允许用户创建一组水平尺寸，其中每个尺寸都与相邻尺寸共享其端点。
H22：包含允许用户创建坐标尺寸的选项。
图8.5.3所示的“水平尺寸”工具条的按钮及选项说明如下：

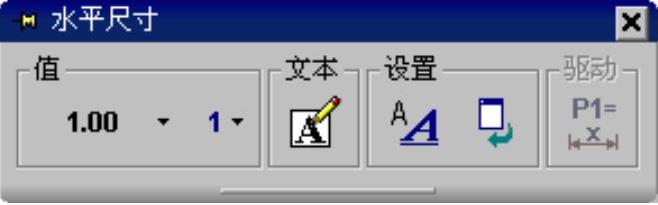

图8.5.3 “水平尺寸”工具条
●
：单击该按钮，系统弹出“尺寸样式”对话框，用于设置尺寸显示和放置等参数。
●
：用于设置尺寸精度。
●
：用于设置尺寸公差。
●
：单击该按钮，系统弹出“文本编辑器”对话框，用于添加注释文本。
●
：用于重置所有设置，即恢复默认状态。
