Task1.部件装配

Task1.部件装配

下面以图6.13.1所示为例，讲述一个多部件装配范例的一般过程，使读者进一步熟悉UG的装配操作。

Step1.新建文件，单击，在对话框区域后面的文本框中输入assemblies.prt，在文本框后单击按钮，选择D：\ug7.1\work\ch06\ch06.13，单击按钮。系统进入装配环境，并弹出“添加组件”对话框。

Step2.添加下基座。

（1）在“添加组件”对话框中单击按钮，选择D：\ug7.1\work\ch06\ch06.13\down_base.prt，然后单击按钮。

（2）定义放置定位。在“添加组件”对话框区域的下拉列表中选取选项，选中预览区域的复选框，单击按钮，此时系统弹出“装配约束”对话框。

（3）添加“固定”约束。在“装配约束”对话框下拉列表中选择选项，在图形区域中选取基座模型，单击按钮。

Step3.添加轴套并定位，如图6.13.2所示。

（1）在“添加组件”对话框中单击按钮，选择D：\ug7.1\work\ch06\ch06.13\sleeve.prt，然后单击按钮，系统弹出“添加组件”对话框。

图6.13.1 综合装配范例

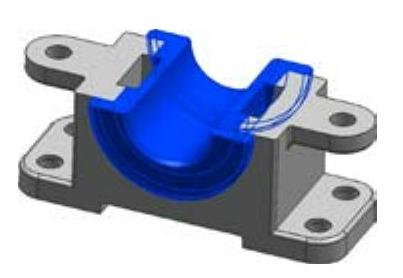

图6.13.2 添加轴套

（2）定义放置定位。在“添加组件”对话框区域的选项栏中选取选项，单击按钮，此时系统弹出“装配约束”对话框。

（3）添加约束。在“装配约束”对话框区域中选中复选框；在下拉列表中选择选项，在区域的下拉列表中选择选项；在“组件预览”对话框中选择图6.13.3所示的面1，然后在图形区选择图6.13.4所示的面2，单击按钮，完成平面的对齐；在区域的下拉列表中选择选项，选择图6.13.5所示的接触面3和面4，单击按钮，完成平面的接触；在区域的下拉列表中选择选项，选择图6.13.3所示的同轴面5和面6，单击按钮，完成同轴的接触操作。

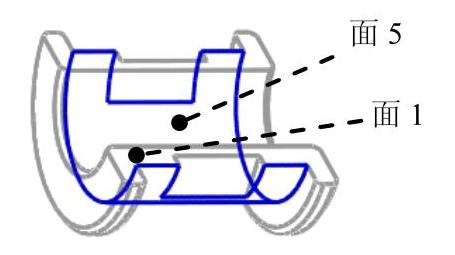

图6.13.3 选择配对面1

图6.13.4 选择配对面2

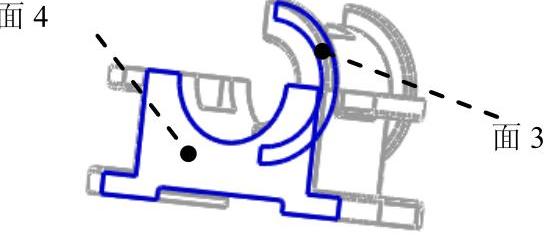

图6.13.5 选择配对面3

Step4.添加楔块并定位，如图6.13.6所示。

（1）在“添加组件”对话框中单击按钮，选择D：\ug7.1\work\ch06\ch06.13\chock.prt，然后单击按钮，系统弹出“添加组件”对话框。

（2）定义放置定位。在“添加组件”对话框区域的选项栏中选取选项，单击按钮，此时系统弹出“装配约束”对话框。

（3）添加约束。在“装配约束”对话框下拉列表中选择选项，选择图6.13.7所示的面1与面4，单击按钮；选择面2与面5，单击按钮；选择面3与面6，单击按钮，完成接触关系，单击“添加组件”对话框中的按钮。

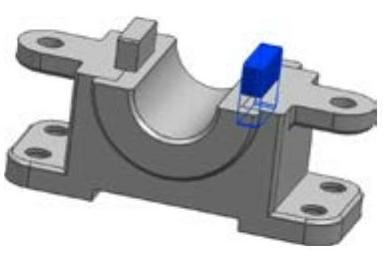

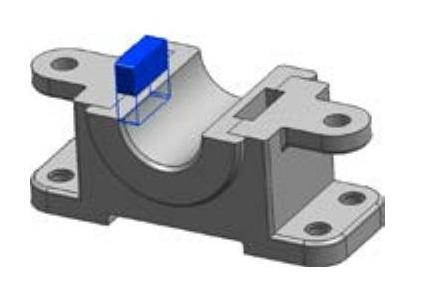

图6.13.6 添加楔块

Step5.镜像图6.13.8所示的楔块。

图6.13.7 选择配对面

图6.13.8 镜像楔块

（1）选择命令。选择下拉菜单命令，弹出“镜像装配向导”对话框，单击按钮。

（2）选择要镜像的组件。选择上一步添加的楔块，单击按钮，弹出图6.13.9所示的“镜像装配向导”对话框。

（3）选择镜像平面。单击“创建基准平面”按钮，插入一个图6.13.10所示的平面作为对称平面（偏置基准平面，偏置值为80.0）。单击按钮，系统弹出“镜像装配向导”对话框（一），单击按钮，系统弹出“镜像装配向导”对话框（二）。

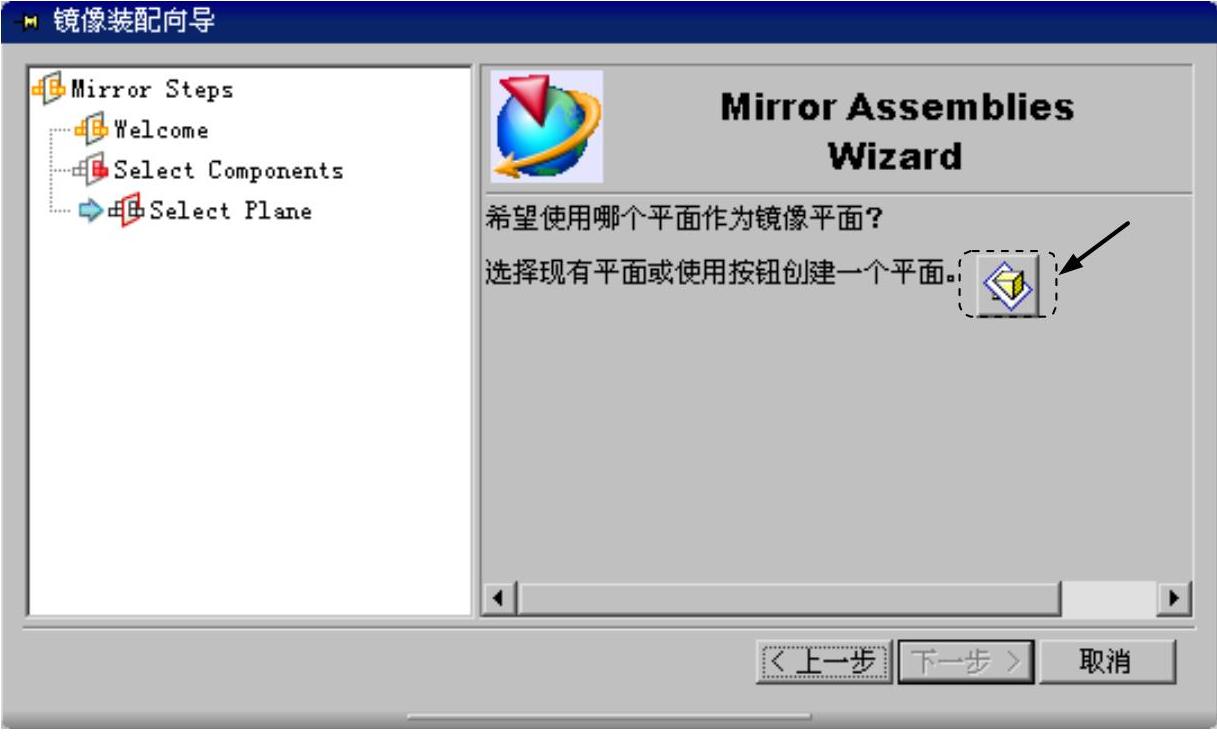

图6.13.9 “镜像装配向导”对话框

注意：我们在镜像楔块时，选取的镜像平面是以下基座坐标为基准；当我们在添加楔块时，选取约束中“接触对齐”的面有可能不同，所以楔块坐标系就可能与下基座的坐标系不同，镜像时可能系统就不是默认下基座的坐标系为基准，这时我们可根据楔块坐标系来定义镜像平面。

（4）单击按钮，完成楔块的镜像操作。

Step6.参照上面的镜像楔块步骤，镜像轴套，创建基准平面时选取单击为参考，偏移距离为60.0。

Step7.将组件上基座添加到装配体中并定位，如图6.13.11所示。

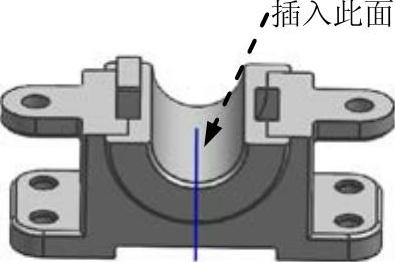

图6.13.10 插入对称面

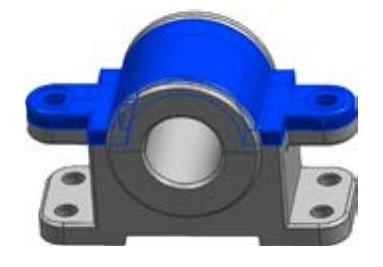

图6.13.11 添加组件上基座

（1）选择命令。选择下拉菜单命令，系统弹出“添加部件”对话框。

（2）在“添加组件”对话框中单击按钮，选择D：\ug7.1\work\ch06\ch06.13\top_cover.prt，然后单击按钮，系统弹出“添加组件”对话框。

（3）定义放置定位。在“添加组件”对话框区域的选项栏中选取选项，单击按钮，此时系统弹出“装配约束”对话框。

（4）添加约束。在“装配约束”对话框下拉列表中选择选项，在区域的下拉列表中选择选项，选择图6.13.12所示的平面1与平面3，单击按钮，完成“接触”约束；在区域的下拉列表中选择选项，选择图6.13.12所示的平面2和平面4，单击按钮，完成“对齐”约束；在区域的下拉列表中选择选项，选择图6.13.12所示的圆柱面1和圆柱面2，单击按钮，完成“同轴”约束，此时组件已完全定位。

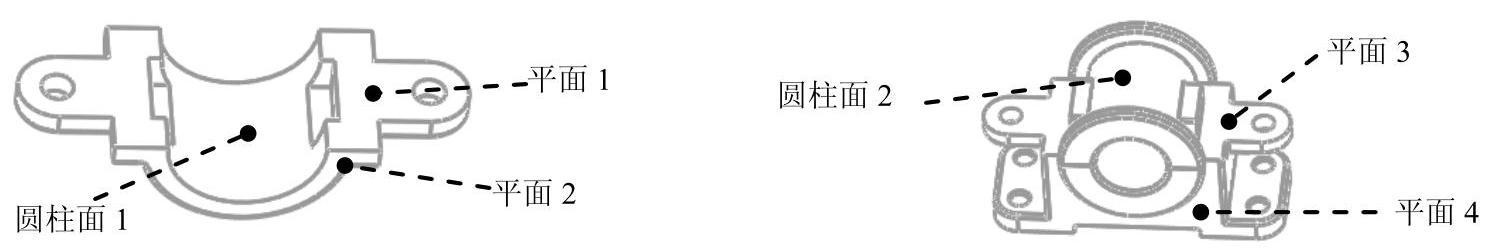

图6.13.12 选择接触面

Step8.将组件螺栓添加到装配体中并定位，如图6.13.13所示。

（1）在“添加组件”对话框中单击按钮，选择D：\ug7.1\work\ch06\ch06.13\bolt.prt，然后单击按钮，系统弹出“添加组件”对话框。

（2）定义放置定位。在“添加组件”对话框区域的选项栏中选取选项，单击按钮，此时系统弹出“装配约束”对话框。

（3）添加约束。在“装配约束”对话框下拉列表中选择选项，在区域的下拉列表中选择选项，选择图6.13.14所示的平面1和2，单击按钮，完成“接触”约束；在区域的下拉列表中选择选项，选择图6.13.15所示的圆柱面1和圆柱面2，单击按钮，完成“同轴”约束，此时组件已完全定位。

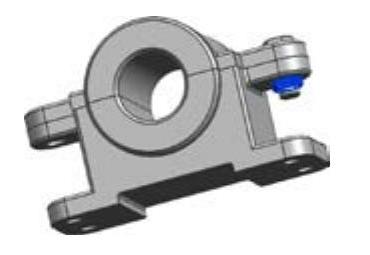

图6.13.13 添加组件bolt

图6.13.14 选择配对平面

Step9.将组件螺母添加到装配体中并定位，如图6.13.16所示。

（1）在“添加组件”对话框中单击按钮，选择D：\ug7.1\work\ch06\ch06.13\nut.prt，然后单击按钮，系统弹出“添加组件”对话框。

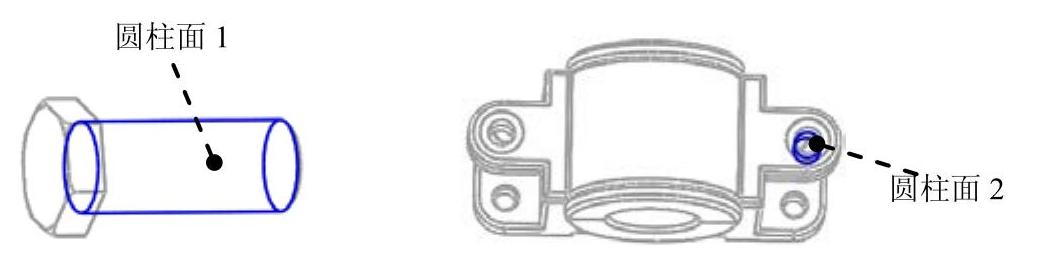

图6.13.15 选择圆柱面

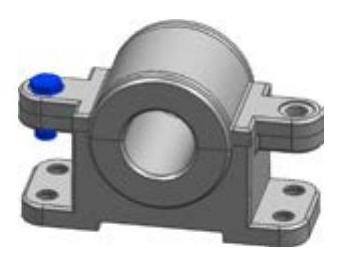

图6.13.16 添加组件nut

（2）定义放置定位。在“添加组件”对话框的区域的选项栏中选取选项，选中预览区域的“预览”复选框，单击按钮，此时系统弹出“装配约束”对话框。

（3）添加约束。在“装配约束”对话框下拉列表中选择选项，在区域的下拉列表中选择选项，选择图6.13.17所示的平面1和2，单击按钮，完成“接触”约束；在区域的下拉列表中选择选项，选择图6.13.18所示的圆柱面1和圆柱面2，单击按钮，完成“同轴”约束，此时组件已完全定位，单击“添加组件”对话框中的按钮。

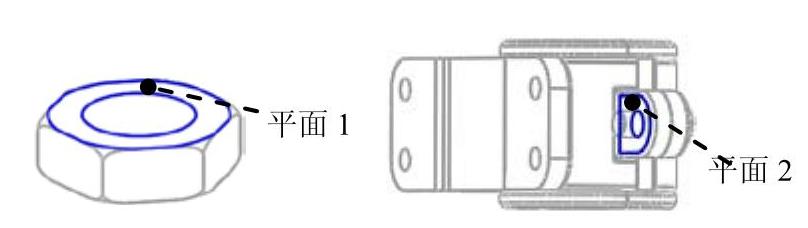

图6.13.17 选择配对平面

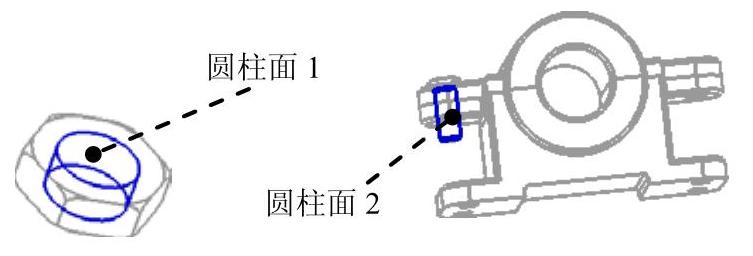

图6.13.18 选择“中心”对齐圆柱面

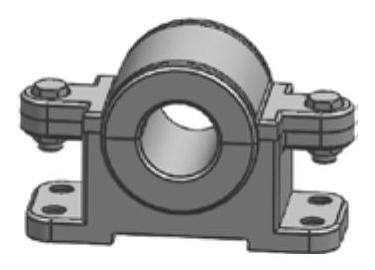

Step10.镜像图6.13.19所示的螺栓和螺母，步骤参照Step5，镜像基准面选取Step5时创建的基准平面。

Step11.完成组件的装配。
