7.2.3 模型的几何对象检查

“检查几何体”工具可以分析各种类型的几何对象，找出错误的或无效的几何体；也可以分析面和边等几何对象，找出其中无用的几何对象和错误的数据结构。下面以一个模型为例，简要说明几何对象检查的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch07\ch07.02\examgeo.prt。

Step2.选择下拉菜单命令，系统弹出图7.2.6所示的“检查几何体”对话框。

Step3.定义检查项。单击按钮，在键盘上按Ctrl+A选择模型中的所有对象（图7.2.7），然后单击“检查几何体”对话框“操作”区域中的按钮，“检查几何体”对话框将变成图7.2.8所示带有对象检查的“检查几何体”对话框，模型检查结果如图7.2.9所示。

Step4.单击“信息”按钮，可在“信息”对话框中检查结果。

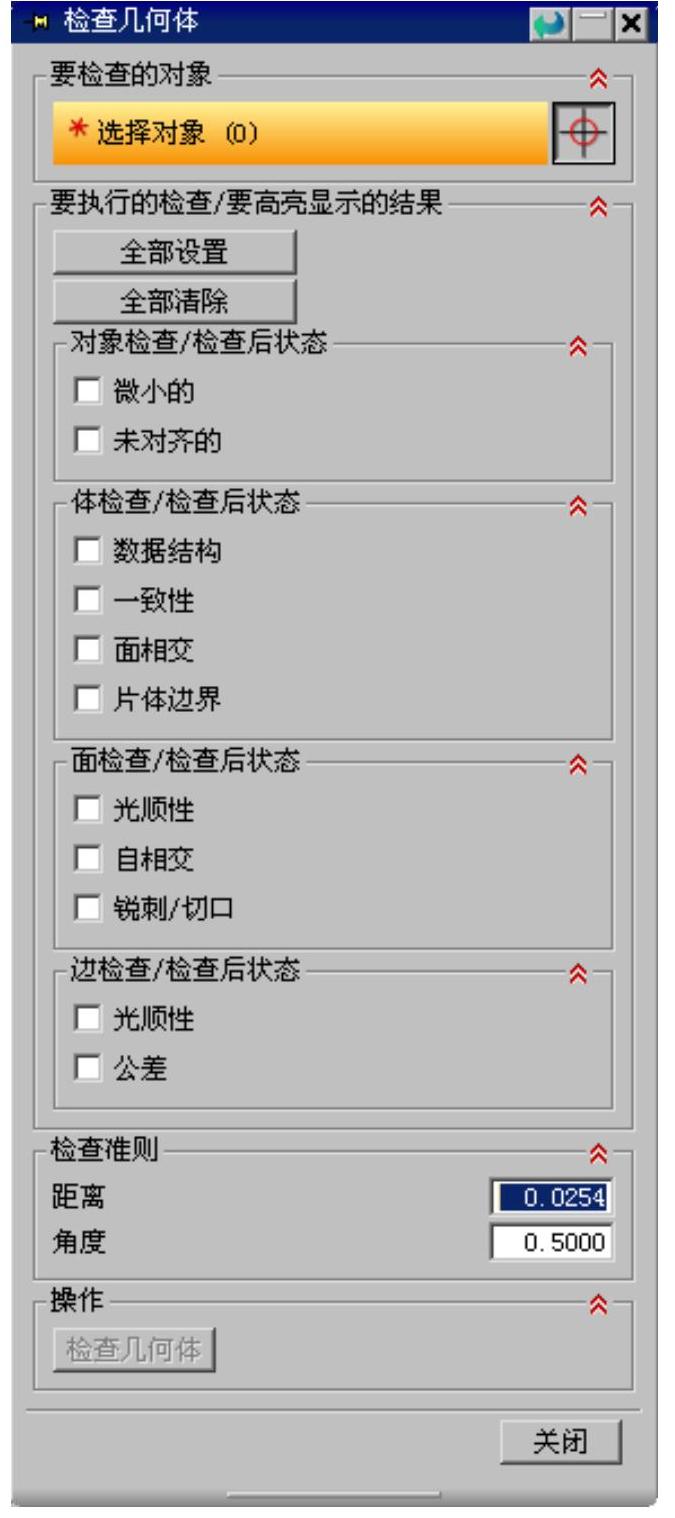

图7.2.6 “检查几何体”对话框

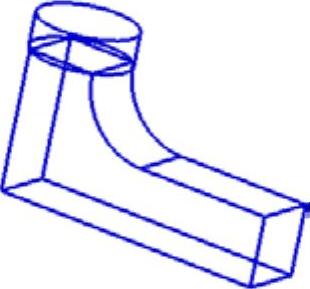

图7.2.7 对象选择

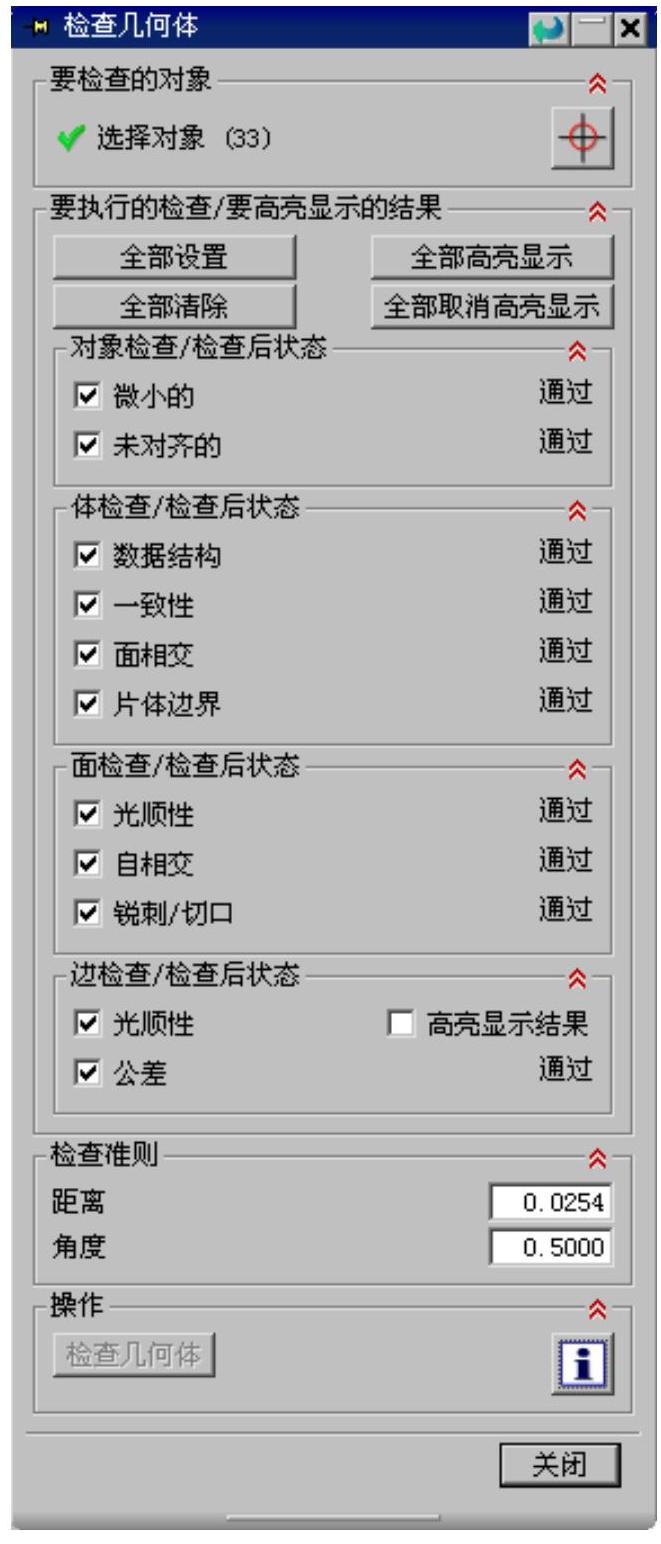

图7.2.8 “检查几何体”对话框

图7.2.9 检查结果
