Task1.在长方体上执行均匀比例类型操作

Task1.在长方体上执行均匀比例类型操作

打开文件D：\ug7.1\work\ch04\ch04.25\scale.prt。

Step1.选择命令。选择下拉菜单命令，系统弹出图4.25.2所示的“缩放体”对话框。

Step2.选择类型。在“缩放体”对话框的下拉列表中选择选项，如图4.25.2所示。

Step3.定义“缩放体”对象。选择图4.25.3所示的立方体。

Step4.定义缩放点。单击区域中的按钮，然后选择图4.25.4所示的立方体顶点。

Step5.输入参数。在文本框中输入比例因子1.5，单击按钮，完成均匀比例操作。

图4.25.2所示的“缩放体”对话框中有关按钮的说明如下：

● 下拉列表：比例类型有四个基本选择步骤，但对每一种比例“类型”方法而言，不是所有的步骤都可用。

☑ ：在所有方向上均匀地按比例缩放。

☑ ：以指定的比例因子（或乘数）沿指定的轴对称缩放。

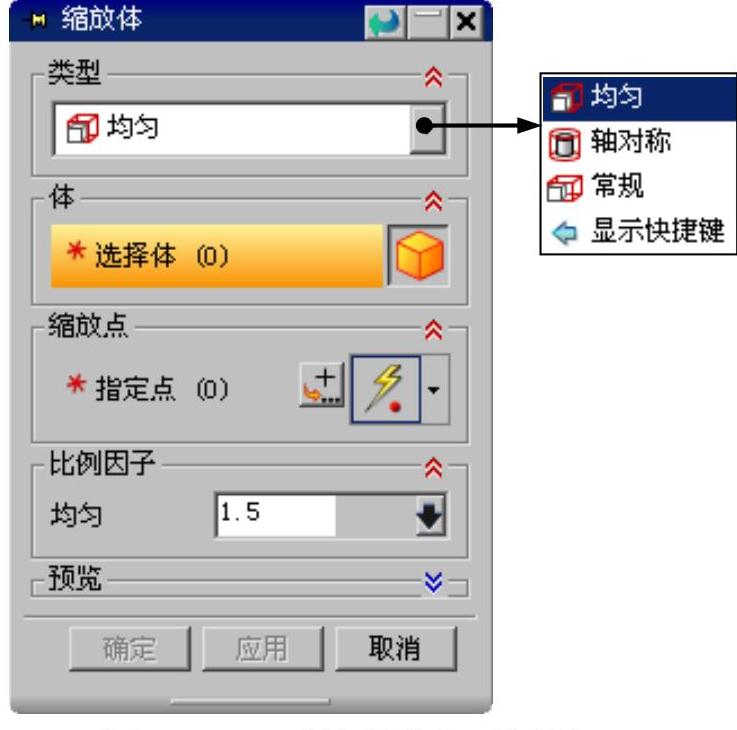

图4.25.2 “缩放体”对话框

☑ ：在X、Y和Z三个方向上以不同的比例因子缩放。

● （选择体）：允许用户为比例操作选择一个或多个实体或片体。所有的三个“类型”方法都要求此步骤。

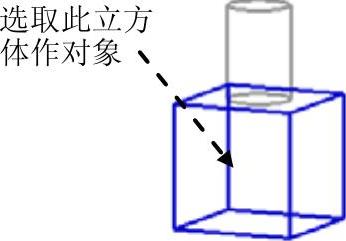

图4.25.3 选择体

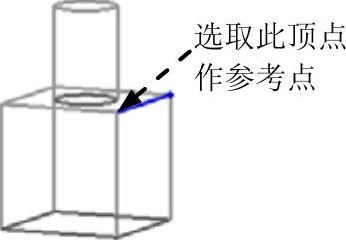

图4.25.4 选择参考点

图4.25.5 均匀比例模型
