3.6.6 绘制圆角

选择下拉菜单命令（或单击“圆角”按钮），可以在指定两条或三条曲线之间创建一个圆角。系统弹出图3.6.7所示的“创建圆角”工具条。该工具条中包括四个按钮：“修剪”按钮、“取消修剪”按钮、“删除第三条曲线”按钮和“创建备选圆角”按钮。

创建圆角的一般操作步骤如下：

Step1.打开文件D：\ug7.1\work\ch03\ch03.06\ch03.06.06\round_corner.prt。

Step2.双击草图，选择下拉菜单命令。选中“修剪”按钮。

Step3.定义圆角曲线。单击选择图3.6.8所示的两条直线。

Step4.定义圆角半径。拖动鼠标至适当位置，单击确定圆角的大小（或者在动态输入框中输入圆角半径，以确定圆角的大小）。

Step5.单击中键，结束圆角的创建。

说明：

●如果选中“取消修剪”按钮，则绘制的圆角如图3.6.9所示。

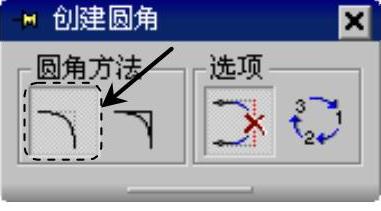

图3.6.7 “创建圆角”工具条

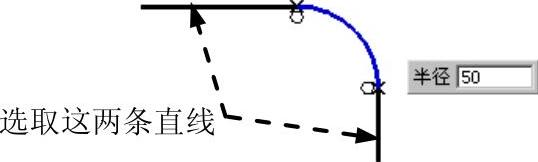

图3.6.8 “修剪”的圆角

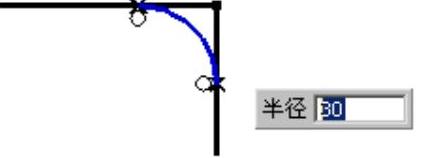

图3.6.9 “取消修剪”的圆角

●如果选中“创建备选圆角”按钮，则可以生成每一种可能的圆角（或按Page Down键选择所需的圆角），如图3.6.10和图3.6.11所示。

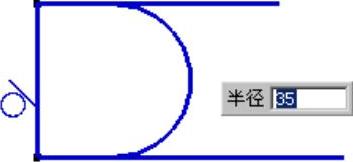

图3.6.10 “创建备选圆角”的选择（一）

图3.6.11 “创建备选圆角”的选择（二）
