3.7.11  偏置曲线

3.7.11 偏置曲线

“偏置曲线”就是对当前草图中的曲线进行偏移，从而产生与源曲线相关联、形状相似的新的曲线。可偏移的曲线包括基本绘制的曲线、投影曲线以及边缘曲线等。创建图3.7.17所示的偏置曲线的具体步骤如下：

Step1.打开文件D：\ug7.1\work\ch03\ch03.07\offset.prt。

Step2.双击已有草图进入草图环境，对草图进行编辑。

Step3.选择命令。选择下拉菜单命令，系统弹出图3.7.18所示的“偏置曲线”对话框。

Step4.定义偏置曲线。在图形区选择图3.7.17a所示的草图。

Step5.定义偏置距离。在后的文本框中输入偏置距离值5.0。

Step6.定义端盖选项。在下拉列表中选择选项。

说明：如果在下拉列表中选择选项，则偏置后的结果如图3.7.17c所示。

图3.7.17 偏置曲线的创建

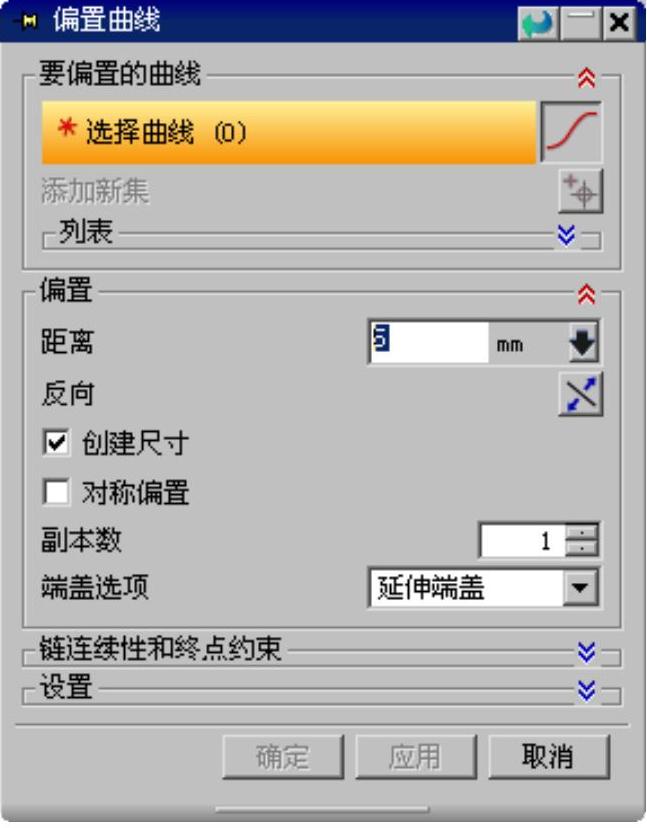

图3.7.18 “偏置曲线”对话框

Step7.定义近似公差。接受文本框中默认的偏置曲线精度值。

Step8.定义偏置对象。选取图形区中的四条直线，单击按钮，完成指定曲线偏置操作。还可以对其他对象进行相同的操作，操作完成后，单击按钮完成所有曲线的偏置操作。

注意：可以单击“偏置曲线”对话框中的按钮改变偏置的方向。
