4.1.3 复杂的三维模型

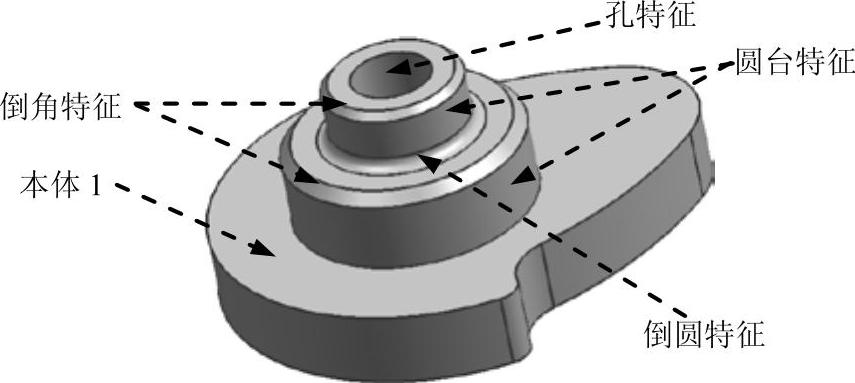

图4.1.2所示是一个由基本几何体和一些细节特征所组成的复杂的三维模型,其创建过程可以按照以下步骤进行。


图4.1.2 复杂三维模型

Step1.用上一节介绍的方法创建本体。

Step2.在本体上添加圆台。

Step3.在圆台上添加孔特征。

Step4.在圆台上添加倒角、倒圆等细节特征。

对于此类复杂几何体的建模,使用UG NX 7.0软件可以给设计工程师提供直观的建模方法,通过草图绘制、基于特征的建模和提供尺寸驱动的编辑,来完成模型的创建。

对于初学者来说,从事设计应该首先掌握草图的绘制。在画草图时,根据设计的合理化和功能要求,将部件的粗略轮廓展现出来,然后进行几何和尺寸约束。这样就可以确保当设计进入到下一个工程阶段进行编辑时,不会丢失基本的特征。

学会把复杂的三维模型分解为简单的模型组合,这对提高建模效率有很大的帮助。有时,对于同一个模型,可以有多种创建方法,但是每种方法各有利弊,要视具体情况分别对待,比如图4.1.2所示的圆台特征,也可以在本体作为草图平面的基础上绘制圆形拉伸而成,但是在此不如直接添加圆台特征方便。关于模型的分解,可以参见4.1.4节的“‘特征’与三维建模”的详细内容。

对于每一个基本体素特征、草图特征、设计特征和细节特征,在UG NX 7.0中都提供了相关的特征参数编辑,可以随时通过更改相关参数来更新模型形状。这种通过尺寸进行驱动的方式为建模及更改带来了很大的便利,这将在后续的章节中结合具体的例子加以介绍。
