6.9.2  简化装配操作

6.9.2 简化装配操作

本节以轴和轴套装配体为例（图6.9.1），说明简化装配的操作过程。

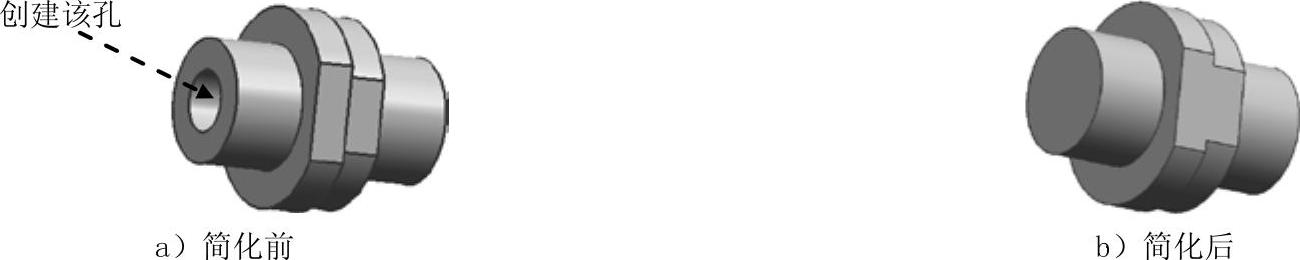

图6.9.1 简化装配

Step1.打开文件D：\ug7.1\work\ch06\ch06.09\simple.prt。

说明：为了清楚地表示内部细节被删除，首先在轴上创建一个图6.9.1a所示的孔特征（打开的文件中已完成该操作），作为要删除的内部细节。

Step2.选择命令。选择下拉菜单命令，弹出“简化装配”对话框（一），单击按钮，系统弹出图6.9.2所示的“简化装配”对话框（二）。

对话框的左侧显示操作步骤，右侧有三个单选项和两个复选项，供用户设置简化项。

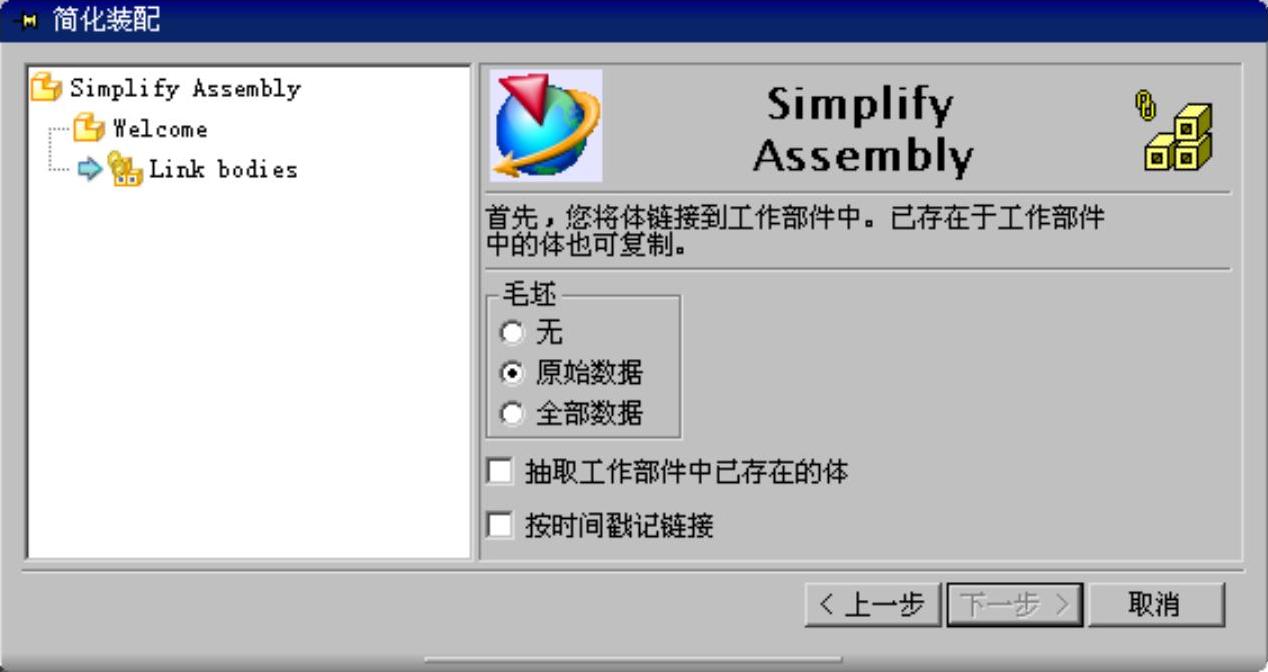

图6.9.2 “简化装配”对话框（二）

Step3.选取装配体中的所有组件，单击按钮，系统弹出图6.9.3所示的“简化装配”对话框（三）。

图6.9.3所示的“简化装配”对话框（三）中的相关选项说明如下：

● 区域包含五个按钮，用于填充要简化的特征。有些孔在“修复边界”步骤（向导的后面步骤）中可以被自动填充，但并不是所有几何体都能被自动填充，因此有时需要用这些按钮进行手工填充。这里由于形状简单，可以自动填充。

图6.9.3 “简化装配”对话框（三）

● “全部合并”按钮可以用来合并（或除去）模型上的实体，执行此命令时，系统会重复显示该步骤，供用户继续填充或合并。

Step4.合并组件。单击“简化装配”对话框中的“合并全部”按钮，选择所有组件，单击按钮，轴和轴套合并在一起，可以看到两平面的交线消失，如图6.9.4所示。

Step5.单击按钮，选择图6.9.5所示的外部面（用户也可以选择除要填充的内部细节之外的任何一个面）。

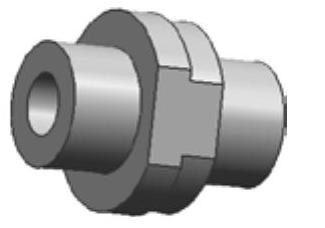

图6.9.4 轴和轴套合并后

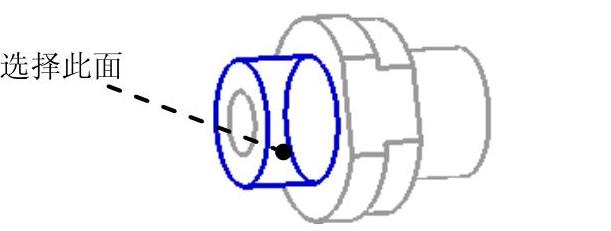

图6.9.5 选择外部面

说明：在执行“修复边界”步骤时，应该先将所有部件合并成一个实体，如果仍有部件未被合并，则该步骤会将其隐藏。

Step6.单击按钮，选择图6.9.6所示的边缘（通过选择一边缘将内部细节与外部细节隔离开）。

Step7.选择裂纹检查选项。单击按钮，选中单选项。

Step8.单击按钮，选择图6.9.7所示的圆柱体内表面。选择要删除的内部细节。

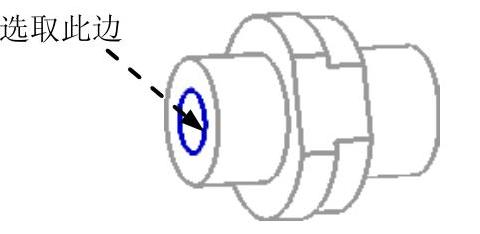

图6.9.6 选择隔离边缘

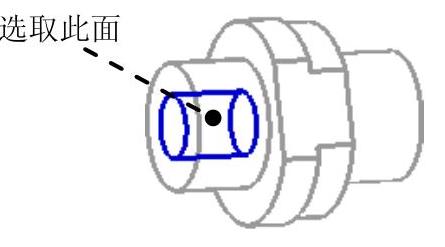

图6.9.7 选择内部面

Step9.查看裂纹检查结果。单击按钮，可以通过选择选项组中的单选项，查看在主对话框中的隔离情况。

Step10.单击按钮，查看外部面。再单击按钮，孔特征被移除。

Step11.单击按钮，完成操作。

关于内部细节与外部细节的说明：内部细节与外部细节是用户根据需要确定的，不是由对象在集合体中的位置确定的。读者在本例中可以尝试将孔设为外部面，将轴的外表面设为内部面，结果会将轴和轴套移除，留下孔特征形成的圆柱体。
