6.8.3 编辑爆炸图
爆炸图创建完成，创建的结果是产生了一个待编辑的爆炸图，在主对话框中的图形并没有发生变化，爆炸图编辑工具被激活，进行编辑爆炸图。
1.自动爆炸
自动爆炸只需要用户输入很少的内容，就能快速生成爆炸图，如图6.8.6所示。

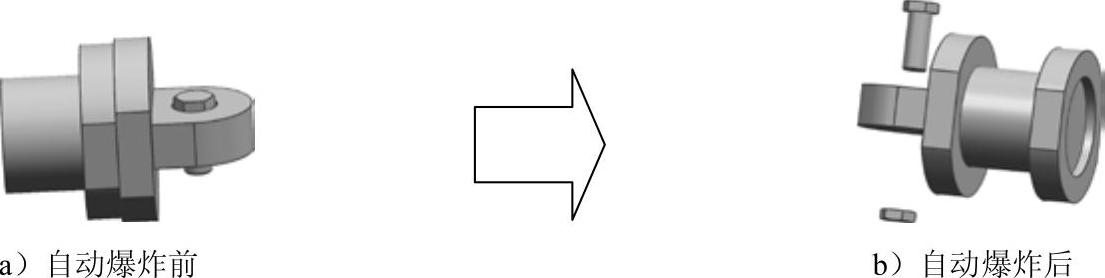

图6.8.6 自动爆炸
Step1.打开文件D：\ug7.1\work\ch06\ch06.08\03\explosion_01.prt，按照上一节步骤创建爆炸视图。
Step2.选择命令。选择下拉菜单
命令，弹出“类选择”对话框。
Step3.选择爆炸组件。选择图中所有组件，单击
按钮，系统弹出图6.8.7所示的“爆炸距离”对话框。

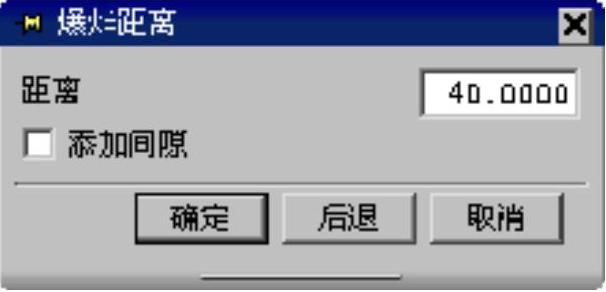

图6.8.7 “爆炸距离”对话框
Step4.在
文本框中输入值40.0，单击
按钮，系统会立即生成该组件的爆炸图，如图6.8.6b所示。
关于自动爆炸组件的说明：
● 自动爆炸组件可以同时选择多个对象，如果将整个装配体选中，可以直接获得整个装配体的爆炸图。
● “取消爆炸组件”的功能刚好与“自动爆炸组件”相反，因此可以将两个功能放在一起记。选择下拉菜单
命令，系统弹出“类选择”对话框。选择要爆炸的组件后单击
按钮，选中的组件自动回到爆炸前的位置。
2.编辑爆炸图
自动爆炸并不能总是得到满意的效果，因此系统提供了编辑爆炸功能。
Step1.打开文件D：\ug7.1\work\ch06\ch06.08\03\explosion_01.prt。
Step2.选择下拉菜单
命令，弹出图6.8.8所示的“编辑爆炸图”对话框。
Step3.选择要移动的组件。选中
单选项，选择图6.8.9所示的轴套模型。
Step4.移动组件。选中
单选项，显示移动手柄，如图6.8.9所示；单击手柄上的箭头（图6.8.9），对话框中的
文本框被激活，供用户选择沿该方向的移动距离；单击手柄上沿轴套轴线方向的箭头，在文本框中输入距离值60.0；单击
按钮，结果如图6.8.10所示。

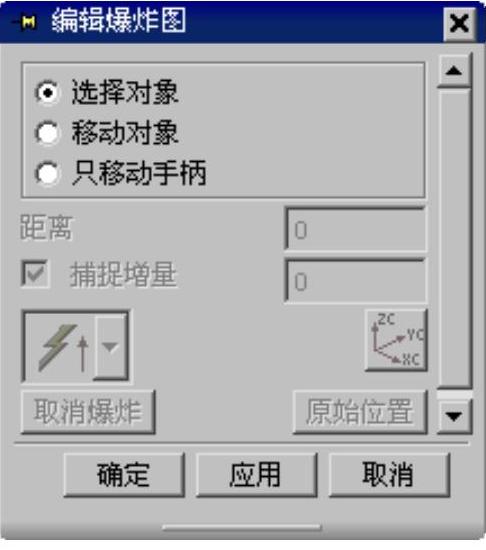

图6.8.8 “编辑爆炸图”对话框

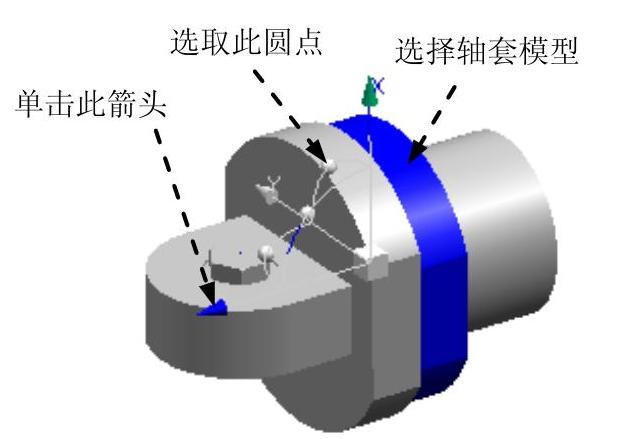

图6.8.9 定义移动组件和方向
说明：单击图6.8.9所示两箭头间的圆点时，对话框中的
文本框被激活，供用户输入角度值，旋转的方向沿第三个手柄，符合右手定则，也可以直接用左键按住箭头或圆点，移动鼠标实现手工拖动。
Step5.编辑螺栓位置。参照Step4，输入距离值-60.0，结果如图6.8.11所示。
Step6.编辑螺母位置。参照Step4，输入距离值40.0，结果如图6.8.12所示。

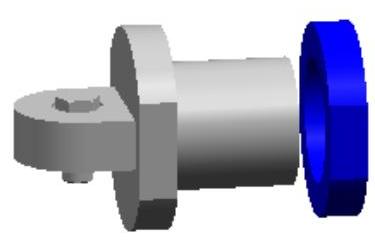

图6.8.10 编辑轴套

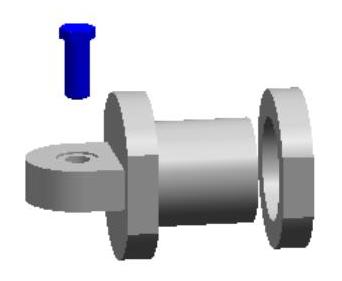

图6.8.11 编辑螺栓

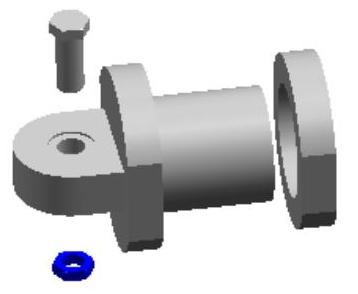

图6.8.12 编辑螺母
关于编辑爆炸图的说明：
● 选择选项
后，
按钮选项被激活。单击
按钮，手柄被移动到WCS位置。
● 单击手柄箭头或圆点后，
选项被激活，该选项用于设置手工拖动的最小距离，可以在文本框中输入数值。例如设置为10mm，则拖动时会跳跃式移动，每次跳跃的距离为10mm，单击
按钮，选中的组件移动到没有爆炸的位置。
● 单击手柄箭头后，
选项被激活，可以直接将选中手柄方向指定为某矢量方向。
3.隐藏和显示爆炸图
如果当前视图为爆炸图，选择下拉菜单
命令，则视图切换到无爆炸图。
要显示隐藏的爆炸图，可以选择下拉菜单
命令，则视图切换到爆炸图。
4.隐藏和显示组件
要隐藏组件，可以选择下拉菜单
命令（或单击工具条中的
按钮），系统弹出“隐藏视图中的组件”对话框，选择要隐藏的组件后单击
按钮，选中组件被隐藏。
要显示被隐藏的组件，可以选择下拉菜单
命令（或单击工具条中的
按钮），系统会列出所有隐藏的组件供用户选择。
5.删除爆炸图
选择下拉菜单
命令（或单击工具条
按钮），系统会列出所有爆炸图，选择要删除的视图，单击
按钮。
如果当前视图是所选的爆炸图，操作不能完成；如果当前视图不是所选视图，所选中的爆炸图可以被删除。
