4.27.4  变换命令中的环形阵列

4.27.4 变换命令中的环形阵列

环形阵列用于将选中的对象从指定的原点开始,绕阵列的中心生成一个等角度间距的环形阵列,下面以一个范例来说明用使用变换命令中的环形阵列的操作步骤,如图4.27.14所示。

Step1.打开文件D:\ug7.1\work\ch04\ch04.27\round_array.prt。

Step2.选择下拉菜单978-7-111-31626-8-Chapter04-1422.jpg978-7-111-31626-8-Chapter04-1423.jpg978-7-111-31626-8-Chapter04-1424.jpg命令,选取图4.27.14a所示的圆环,在“变换”对话框(二)中单击978-7-111-31626-8-Chapter04-1425.jpg按钮,系统弹出“点”对话框。

Step3.在“点”对话框中设置环形阵列参考点的坐标值为(0,-30,0),阵列原点的坐标值为(0,0,0),单击978-7-111-31626-8-Chapter04-1426.jpg按钮,系统弹出图4.27.15所示的“变换”对话框(十二)。

Step4.定义阵列参数。在“变换”对话框(十二)中输入所需参数,如图4.27.15所示,单击978-7-111-31626-8-Chapter04-1427.jpg按钮,系统弹出“变换”对话框(十一)。

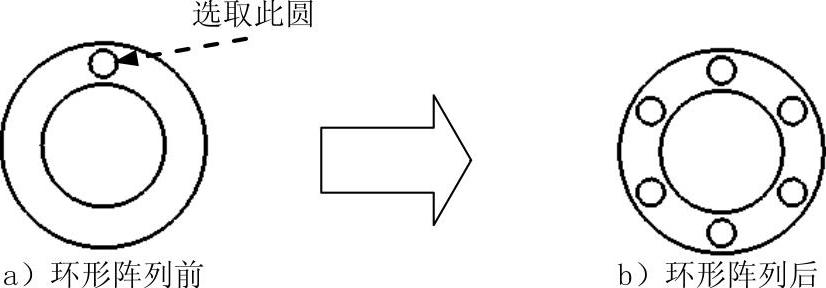

图4.27.14 圆形阵列

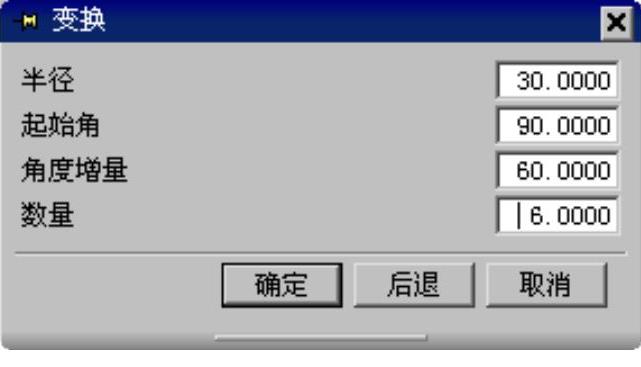

图4.27.15 “变换”对话框(十二)

Step5.根据系统978-7-111-31626-8-Chapter04-1430.jpg的提示,单击978-7-111-31626-8-Chapter04-1431.jpg按钮,完成环形阵列操作。

Step6.单击978-7-111-31626-8-Chapter04-1432.jpg按钮,关闭“变换”对话框(十一)。

图4.27.15所示的“变换”对话框(十二)中各文本框的功能说明如下:

978-7-111-31626-8-Chapter04-1433.jpg文本框:用于设置环行阵列的半径。

978-7-111-31626-8-Chapter04-1434.jpg文本框:用于设置环行阵列的起始角度。

978-7-111-31626-8-Chapter04-1435.jpg文本框:用于设置环行阵列中角度的增量。

978-7-111-31626-8-Chapter04-1436.jpg文本框:用于设置环行阵列中特征的个数。
