2.球形端槽

在“键槽”对话框中选择单选项；在选择放置面和指定水平参考后，系统弹出图4.22.5所示的“球形端槽”对话框；输入图4.22.5所示的参数；确定定位尺寸。创建的球形端槽如图4.22.6所示。

说明：水平参考方向即为球形端槽的长度方向。

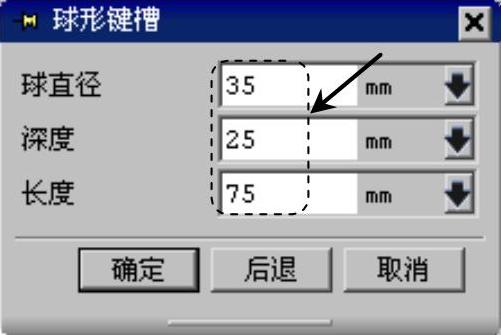

图4.22.5 “球形端槽”对话框

图4.22.6 创建球形端槽

图4.22.5所示的“球形端槽”对话框中各选项的说明如下：

● 文本框：用于设置球形端槽的宽度，即刀具的直径。

● 文本框：用于设置球形端槽的深度。按照与槽的轴向相反的方向测量，是从原点到槽底面的距离。深度值必须是正的。

● 文本框：用于设置球形端槽的长度。按照平行于水平参考的方向测量。长度值必须是正值。
