3.11.1  草图范例1

3.11.1 草图范例1

范例概述：

本范例主要介绍对已有草图的编辑过程，重点讲解用“修剪”和“延伸”的方法进行草图的编辑。图形如图3.11.1所示，其编辑过程如下：

Stage1.打开草图文件

打开文件D：\ug7.1\work\ch03\ch03.11\spsk1.prt。

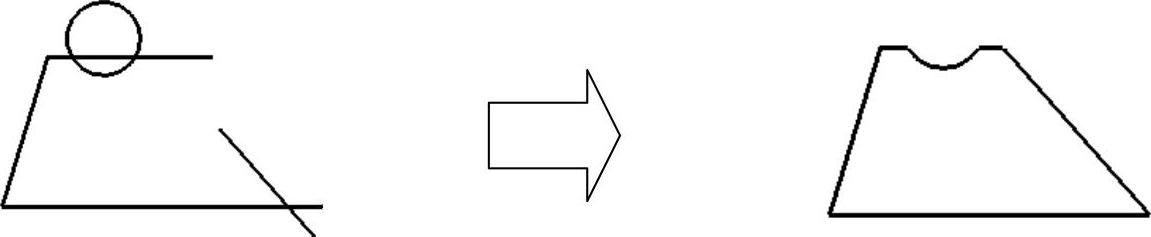

图3.11.1 范例1

Stage2.编辑草图

Step1.延伸修剪对象。

（1）双击已有草图，进入草图环境，选择下拉菜单命令（或在工具条中单击“快速延伸”按钮）。

（2）选取图3.11.2a中的线段B，则此线段延伸到线段A，结果如图3.11.2b所示。

Step2.修剪对象。选择下拉菜单命令（或在工具条中单击“快速修剪”按钮）；按住鼠标左键并移动鼠标，绘制图3.11.3所示的路径，则与此路径相交的部分被剪掉，结果如图3.11.1所示。

Step3.单击按钮，完成草图并退出草图环境。

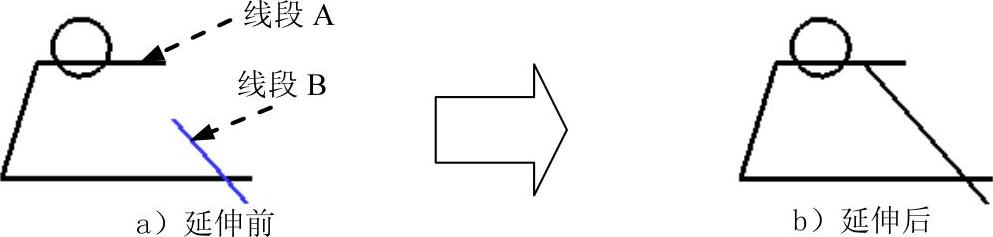

图3.11.2 延伸对象

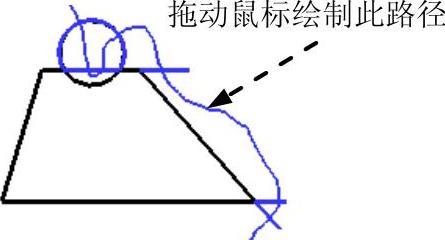

图3.11.3 修剪对象
