范例概述：

本范例介绍了下水软管的设计过程。通过学习本范例，会使读者对实体的回转、抽壳和求和等特征有比较深入的了解。零件模型及相应的模型树如图4.35.1所示。

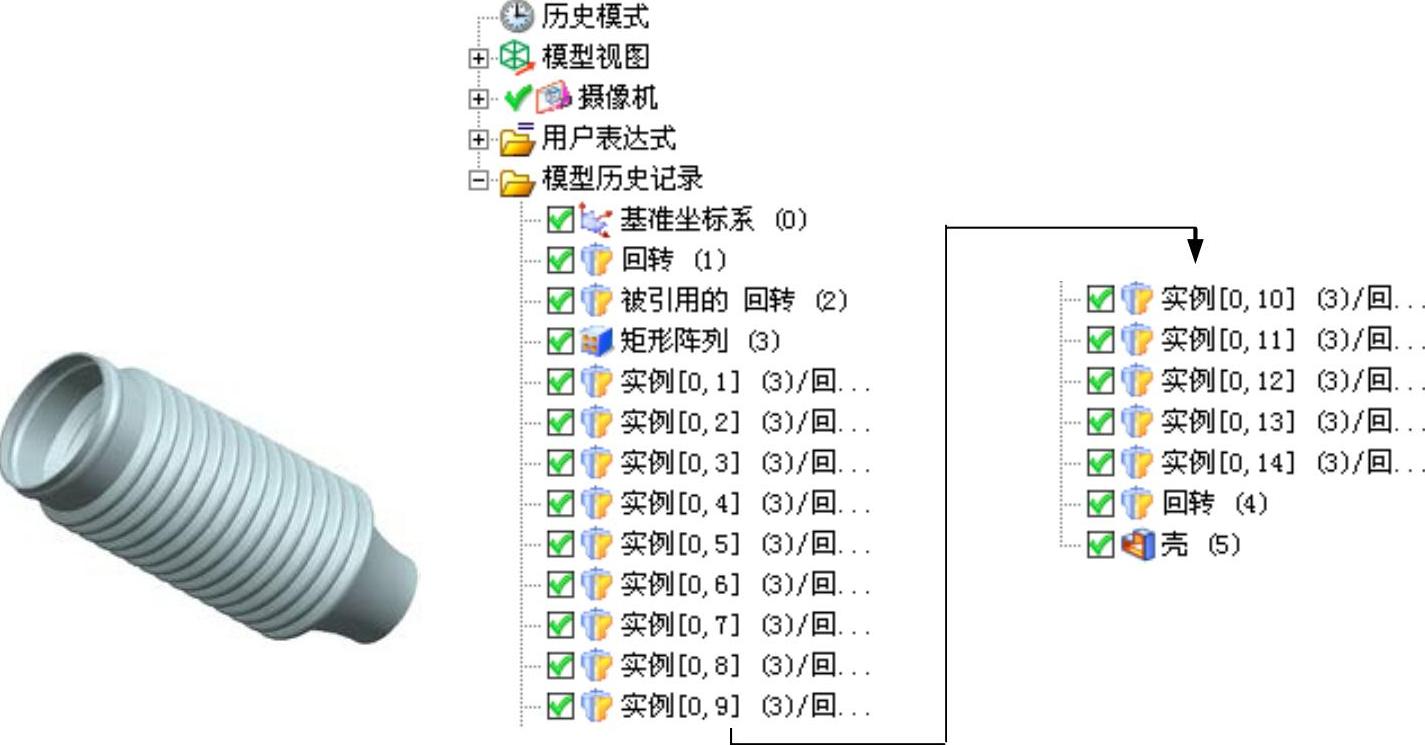

图4.35.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称air_pipe，单击按钮，进入建模环境。

Step2.创建图4.35.2所示的回转特征1。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取YC-XC基准平面为草图平面，单击按钮。

③进入草图环境，绘制图4.35.3所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

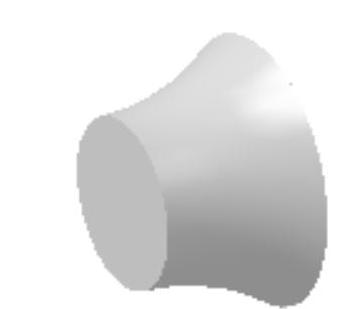

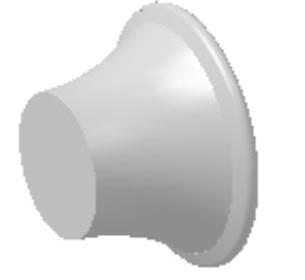

图4.35.2 回转特征1

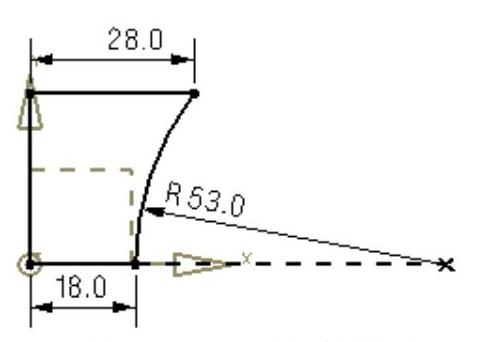

图4.35.3 截面草图

（3）定义回转轴。在绘图区域中选取YC基准轴为旋转轴。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0.0，在下拉列表中选择选项，并在其下的文本框中输入值360.0，其他采用系统默认设置值。

（5）单击按钮，完成回转特征1的创建。

Step3.创建图4.35.4所示的回转特征2。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征的截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取YC-XC基准平面为草图平面，单击按钮。

③进入草图环境，绘制图4.35.5所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。在绘图区域中选取YC基准轴为旋转轴。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0.0，在下拉列表中选择选项，并在其下的文本框中输入值360.0，在区域中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成回转特征2的创建。

Step4.创建图4.35.6所示的阵列特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“实例”对话框（一）。

（2）定义阵列类型。在“实例”对话框（一）中单击按钮，系统弹出“实例”对话框（二）。

（3）在绘图区选取Step3所创建的回转特征2，单击按钮。系统弹出“输入参数”对话框。

图4.35.4 回转特征2

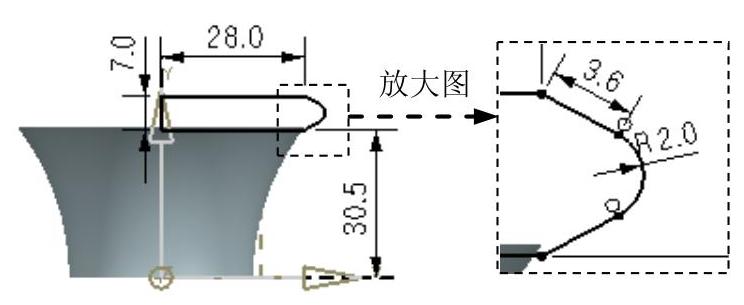

图4.35.5 截面草图

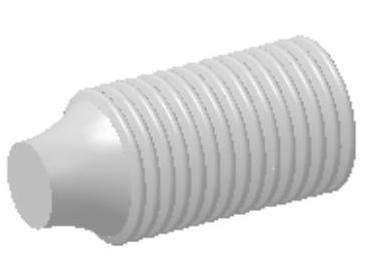

图4.35.6 阵列特征

（4）在“输入参数”对话框中选中区域的单选项，在的文本框中输入值1.0，在的文本框中输入值1.0，在的文本框中输入值15.0，在的文本框中输入值7.0，单击按钮，系统弹出“创建实例”对话框。

（5）单击“创建实例”对话框中的按钮，完成阵例特征的创建，系统弹出“实例”对话框（一），单击按钮关闭该对话框。

Step5.创建图4.35.7所示的回转特征3。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征的截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取YC-XC基准平面为草图平面，单击按钮。

③进入草图环境，绘制图4.35.8所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。在绘图区域中选取基准轴YC为旋转轴。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0.0，在下拉列表中选择选项，并在其下的文本框中输入值360.0，在区域中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成回转特征3的创建。

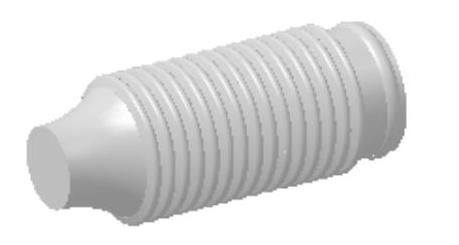

图4.35.7 回转特征3

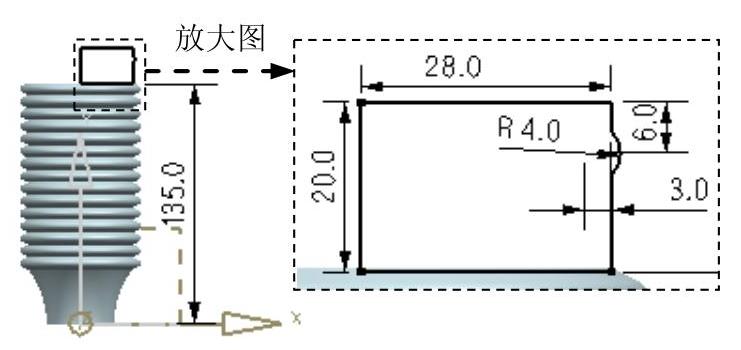

图4.35.8 截面草图

Step6.创建图4.35.9所示的抽壳特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“壳”对话框。

（2）在区域单击按钮，选择图4.35.10所示的面为要移除面，并在文本框中输入值1.2，采用系统默认方向。

（3）单击按钮，完成抽壳特征的创建。

图4.35.9 抽壳特征

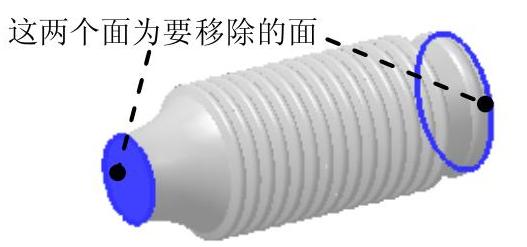

图4.35.10 选取移除面

Step7.保存零件模型。选择下拉菜单命令，即可保存零件模型。
