5.8.2 面倒圆
面倒圆可用于创建复杂的与两组输入面相切的圆角面，并能修剪和附着圆角面。创建图5.8.4所示的面倒圆的一般过程如下：
Step1.打开文件D：\ug7.1\work\ch05\ch05.08\face_blend.prt。
Step2.选择下拉菜单
命令，系统弹出图5.8.5所示的“面倒圆”对话框。

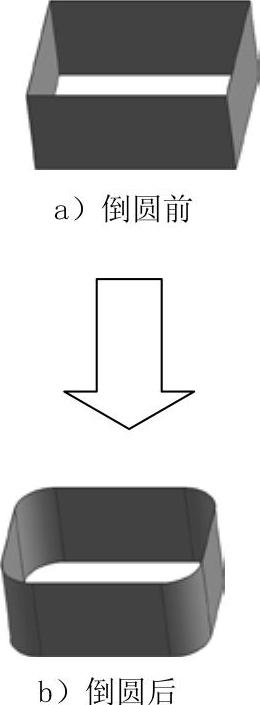

图5.8.4 面倒圆的创建

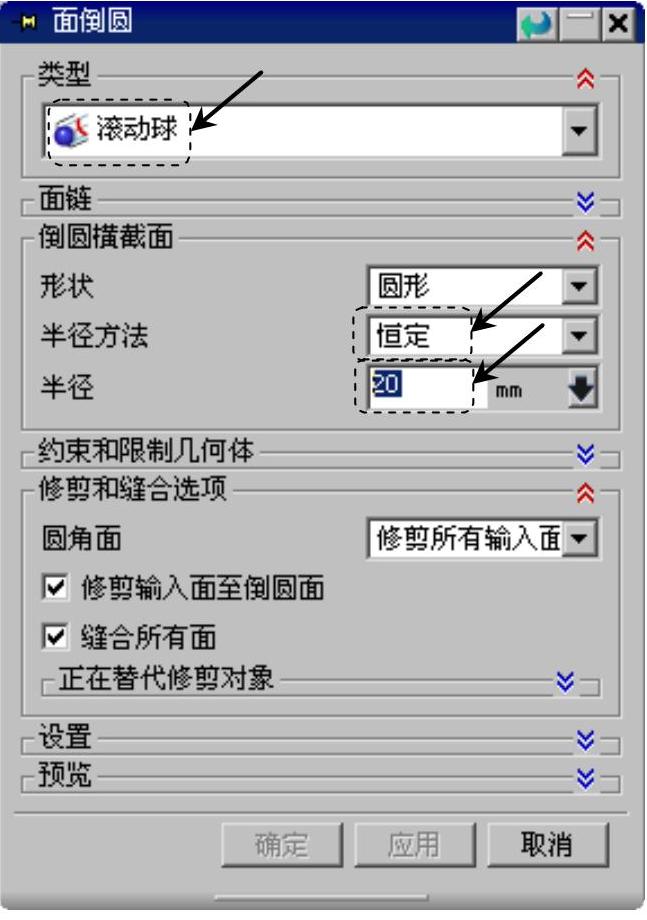

图5.8.5 “面倒圆”对话框
图5.8.5所示的“面倒圆”对话框中的部分选项说明如下：
●
下拉列表：控制圆角在横截面上的形状。
☑
（滚动球）：使用滚动的球体创建倒圆曲面，倒圆截面线由球体于两组曲面的交点和球心确定。
☑
（扫掠截面）：扫略截面。使用沿着脊线串的扫略截面创建倒圆曲面。
●
下拉列表：用于控制倒圆角横截面的形状。
☑
：横截面为圆弧。
☑
：横截面为二次曲线。
Step3.设置对话框选项。在“面倒圆”对话框中，在
区域的下拉列表中选择
选项，在
区域的
下拉列表中选择
选项，在
下拉列表中选择
选项，其他选项均为默认选项。在“选择条”工具条中的“面规则”下拉列表中选择
选项。
Step4.定义第一个倒圆面。在图形区选取图5.8.6所示的曲面1，单击中键确认。
Step5.定义第二个倒圆面。选取图5.8.7所示的曲面2。
Step6.定义倒圆面的半径值。在
文本框中输入值10.0，单击“面倒圆”对话框中的
按钮，生成图5.8.8所示的圆角。
Step7.在图形区选取曲面2，单击中键确认。选取图5.8.8所示的曲面3，单击“面倒圆”对话框中的
按钮。
Step8.在图形区选取曲面3，单击中键确认。选取图5.8.8所示的曲面4，单击“面倒圆”对话框中的
按钮。
Step9.在图形区选取曲面4，单击中键确认。选取曲面1，单击“面倒圆”对话框中的
按钮，完成面倒圆操作。

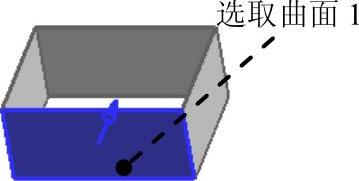

图5.8.6 选择曲面1

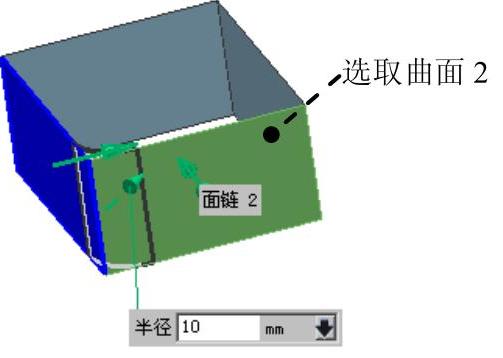

图5.8.7 选择曲面2

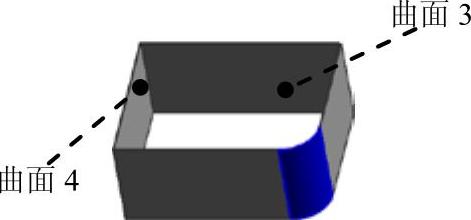

图5.8.8 圆角特征
