3.6.11 点的绘制及“点”对话框
使用UG NX 7.0软件绘制草图时，经常需要构造点来定义草图平面上的某一位置。下面通过图3.6.25来说明点的构造过程。

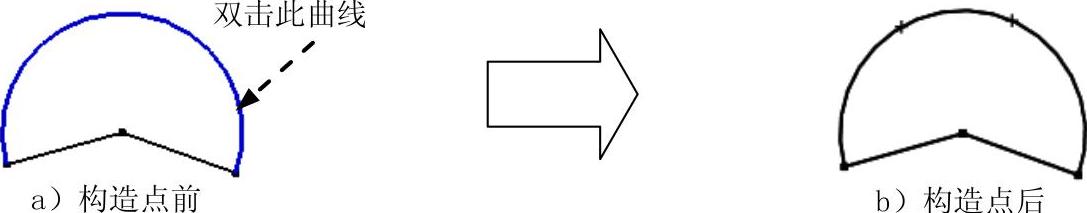

图3.6.25 构造点
Step1.打开文件D：\ug7.1\work\ch03\ch03.06\ch03.06.11\point.prt。
Step2.进入草图环境。双击文件中的已有草图，系统进入草图环境。
说明：
● 打开文件point.prt后，系统直接进入三维建模环境。
● 在三维建模环境下，双击已绘制草图中的任何一条线段（或者曲线），即可进入草图环境。
Step3.选择命令。选择下拉菜单
命令（或单击
按钮），系统弹出图3.6.26所示的“点”对话框。
Step4.选择构造点的方法。在“点”对话框中的
下拉列表中选择
选项，如图3.6.26所示。
Step5.定义点的位置。根据系统
的提示，选取图3.6.25a所示的圆弧，在“点”对话框的
文本框中输入数值120.0。
Step6.单击“点”对话框中的
按钮，完成第一点的构造，结果如图3.6.27所示。
Step7.在“点”对话框中的
下拉列表中选择
选项，选取图3.6.25a所示的圆弧，在“点”对话框的
文本框中输入0.4，单击
按钮，完成第二点的构造，单击
按钮，退出“点”对话框，结果如图3.6.28所示，
Step8.选择下拉菜单
命令（或单击
按钮），完成草图并退出草图环境。
图3.6.26所示的“点”对话框中的下拉列表各选项说明如下：
●
：根据光标的位置自动判断所选的点。它包括了下面介绍的所有点的选择方式。
●
：将鼠标光标移至图形区某位置并单击，系统则在单击的位置处创建一个点。如果创建点是在一个草图中进行，则创建的点位于当前草图平面上。
●
：在图形区选择已经存在的点。
●
：通过选取已存在曲线（如线段、圆弧、二次曲线及其他曲线）的端点创建一个点。在选取端点时，光标的位置对端点的选取有很大的影响，一般系统会选取曲线上离光标最近的端点。

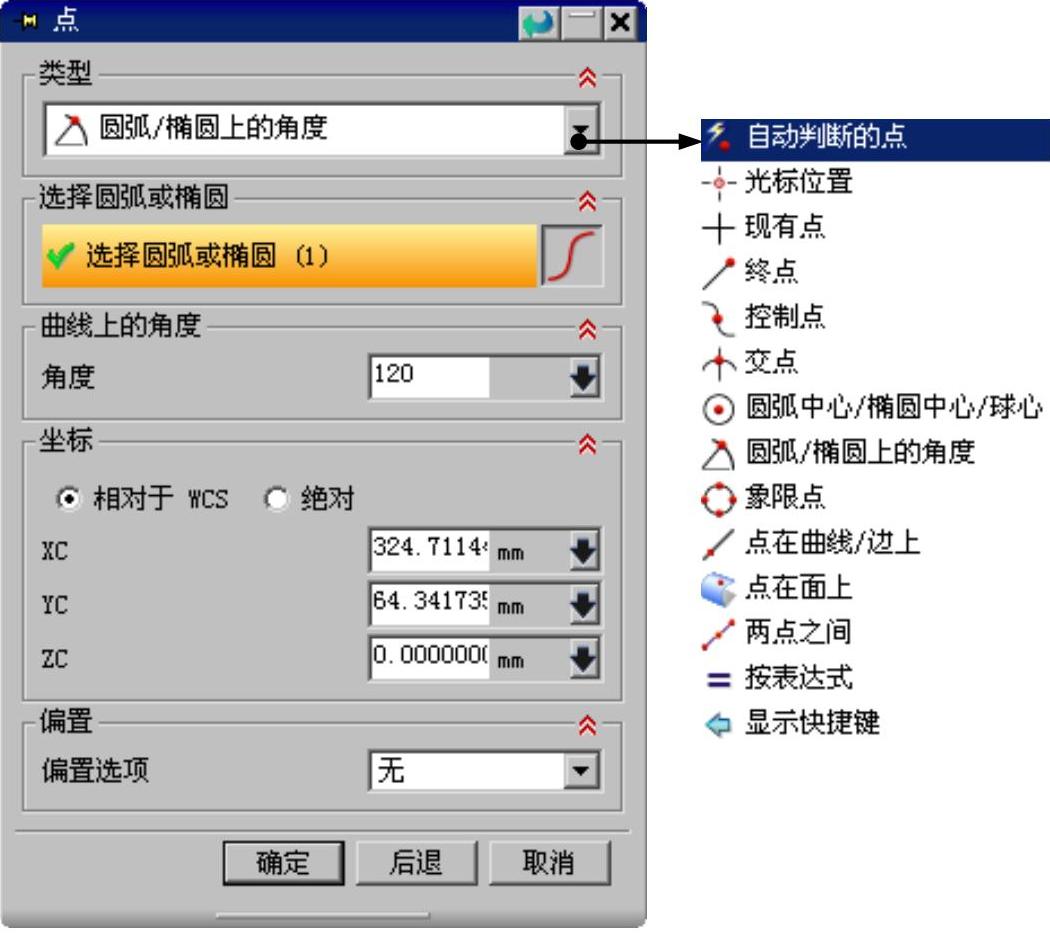

图3.6.26 “点”对话框

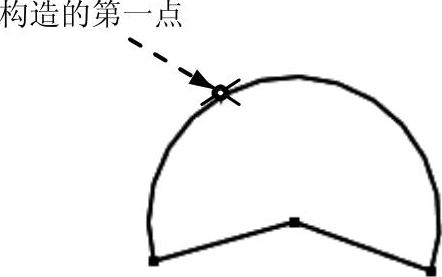

图3.6.27 构造第一点

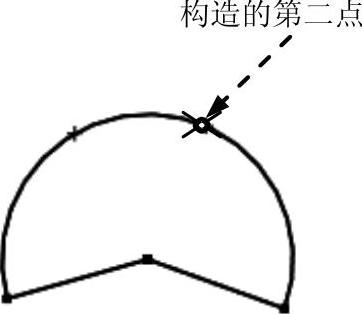

图3.6.28 构造第二点
●
：通过选取曲线的控制点创建一个点。控制点与曲线类型有关，可以是存在点，线段的中点或端点，开口圆弧的端点、中点或中心点，二次曲线的端点和样条曲线的定义点或控制点。
●
：通过选取两条曲线的交点、一曲线和一曲面或一平面的交点创建一个点。在选取交点时，若两对象的交点多于一个，系统会在靠近第二个对象的交点创建一个点；若两段曲线并未实际相交，则系统会选取两者延长线上的相交点；若选取的两段空间曲线并未实际相交，则系统会选取最靠近第一个对象处创建一个点或规定新点的位置。
●
：通过选取圆/圆弧、椭圆或球的中心点创建一个点。
●
：沿弧或椭圆的一个角度（与坐标轴XC正向所成的角度）位置上创建一个点。
●
：通过选取圆弧或椭圆弧的象限点，即四分点创建一个点。创建的象限点是离光标最近的那个四分点。
●
：通过选取曲线或物体边缘上的点创建一个点。
●
：通过选取离光标最近的曲面或表面上的点创建一个点。
●
：在两点之间指定一个位置。
●
：使用点类型的表达式指定点。
