4.5.3  添加其他特征

4.5.3 添加其他特征

1.添加加材料拉伸特征

在创建零件的基本特征后，可以增加其他特征。现在要添加图4.5.14所示的加材料拉伸特征，操作步骤如下：

Step1.选择下拉菜单命令（或单击“特征”工具栏中的按钮），系统弹出“拉伸”对话框。

Step2.创建截面草图。

（1）选取草图基准平面。在“拉伸”对话框中单击按钮，然后选取图4.5.15所示的模型表面作为草图基准平面，单击按钮，进入草图环境。

（2）绘制特征的截面草图。绘制图4.5.16所示的截面草图的大体轮廓。完成草图绘制后，单击“草图生成器”工具栏中的按钮，退出草图环境。

注意：此处进行布尔操作是将基础拉伸特征与加材料拉伸特征合并为一体，如果不进行此操作，基础拉伸特征与加材料拉伸特征将是两个独立的实体。

Step3.定义拉伸属性。

（1）定义拉伸深度方向。单击对话框中的按钮，反转深度方向。

（2）定义拉伸深度。在“拉伸”对话框的下拉列表中选择选项，在其下的文本框中输入0.0，在下拉列表中选择选项，在其下的文本框中输入25.0，在区域的下拉列表中选择选项，在文本框输入值﹣5.0，在文本框输入值0.0，其他采用系统默认设置值。在区域中选择选项，采用系统默认的求和对象。

Step4.单击“拉伸”对话框中的按钮，完成特征的创建。

图4.5.14 添加加材料拉伸特征

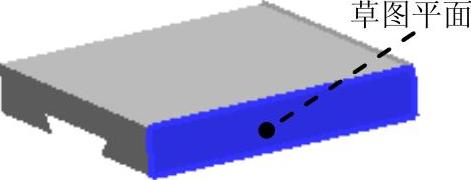

图4.5.15 选取草图基准面

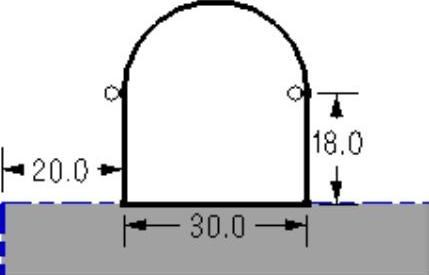

图4.5.16 截面草图

2.添加减材料拉伸特征

减材料拉伸特征的创建方法与加材料拉伸基本一致，只不过加材料拉伸是增加实体，而减材料拉伸则是减去实体。现在要添加图4.5.17所示的减材料拉伸特征，具体操作步骤如下：

Step1.选择命令。选择下拉菜单命令（或单击”特征”工具栏中的按钮），系统弹出“拉伸”窗口。

Step2.创建截面草图。

（1）选取草图基准面。在“拉伸”对话框中单击按钮，然后选取图4.5.18所示的模型表面作为草图基准平面，单击按钮，进入草图环境。

（2）绘制特征的截面草图。绘制图4.5.19所示的截面草图的大体轮廓。完成草图绘制后，单击“草图生成器”工具栏中的按钮，退出草图环境。

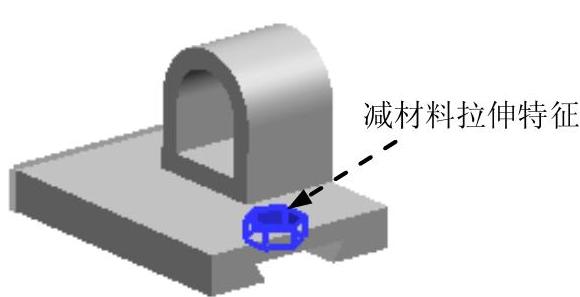

图4.5.17 添加减材料拉伸特征

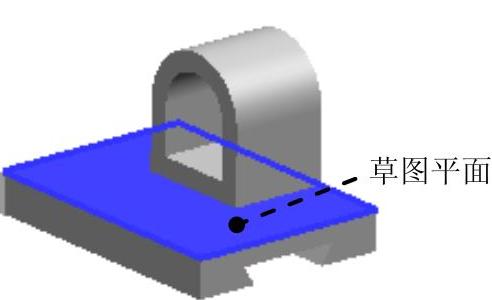

图4.5.18 选取草图基准平面

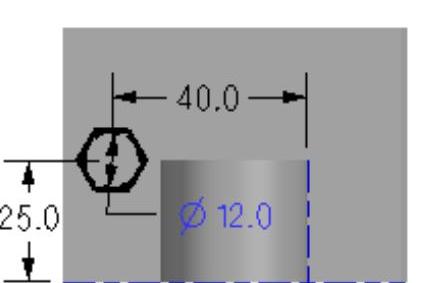

图4.5.19 截面草图

注意：此处进行布尔操作是将已有实体与减材料拉伸特征合并为一体，如果不进行此操作，已有实体与减材料拉伸特征将是两个独立的实体，系统也不会进行减材料操作。

Step3.定义拉伸属性。

（1）定义拉伸深度方向。单击对话框中的按钮，反转深度方向。

（2）定义拉伸深度类型和深度值。在“拉伸”对话框的下拉列表框中选择选项，在区域中选择选项，采用系统默认的求差对象。

Step4.单击“拉伸”对话框中的按钮，完成特征的创建。

Step5.选择下拉菜单命令，保存模型文件。
