4.27.3  变换命令中的矩形阵列

4.27.3 变换命令中的矩形阵列

矩形阵列主要用于将选中的对象从指定的原点开始,沿所给方向生成一个等间距的矩形阵列,下面以一个范例来说明使用变换命令中的矩形阵列的操作步骤,如图4.27.11所示。

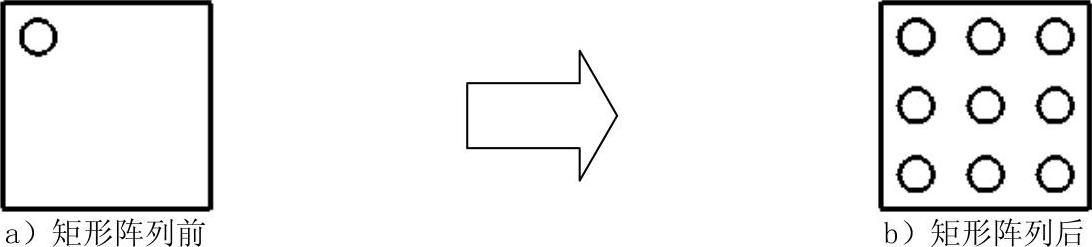

图4.27.11 矩形阵列

Step1.打开文件D:\ug7.1\work\ch04\ch04.27\rectange_array.prt。

Step2.选择下拉菜单978-7-111-31626-8-Chapter04-1405.jpg978-7-111-31626-8-Chapter04-1406.jpg978-7-111-31626-8-Chapter04-1407.jpg命令,选取图4.27.11a所示的圆环,在“变换”对话框(二)中单击978-7-111-31626-8-Chapter04-1408.jpg按钮,系统弹出“点”对话框。

Step3.根据系统978-7-111-31626-8-Chapter04-1409.jpg的提示,在图形区选取坐标原点为矩形阵列参考点,根据系统978-7-111-31626-8-Chapter04-1410.jpg的提示,再次选取坐标原点为阵列原点,系统弹出图4.27.12所示的“变换”对话框(十)。

Step4.定义阵列参数。在“变换”对话框(十)中输入变换参数,如图4.27.12所示,单击978-7-111-31626-8-Chapter04-1411.jpg按钮,系统弹出图4.27.13所示的“变换”对话框(十一)。

Step5.根据系统978-7-111-31626-8-Chapter04-1412.jpg的提示,单击978-7-111-31626-8-Chapter04-1413.jpg按钮,完成矩形阵列操作。

Step6.单击978-7-111-31626-8-Chapter04-1414.jpg按钮,关闭“变换”对话框(十一)。


图4.27.12 “变换”对话框(十)


图4.27.13 “变换”对话框(十一)

图4.27.12所示的“变换”对话框(十)中各文本框的功能说明如下:

978-7-111-31626-8-Chapter04-1417.jpg文本框:表示沿XC方向上的间距。

978-7-111-31626-8-Chapter04-1418.jpg文本框:表示沿YC方向上的间距。

978-7-111-31626-8-Chapter04-1419.jpg文本框:表示生成矩形阵列所指定的角度。

978-7-111-31626-8-Chapter04-1420.jpg文本框:表示在XC方向上特征的个数。

978-7-111-31626-8-Chapter04-1421.jpg文本框:表示在YC方向上特征的个数。
